สวัสดีครับพี่ๆช่าง ในระบบเครื่องจักรอุตสาหกรรม “เพลาขับ” คือหัวใจสำคัญของการถ่ายทอดกำลัง แต่ในโลกความเป็นจริง แนวเพลามักไม่ได้อยู่ในเส้นตรงเดียวกันเสมอไป ไม่ว่าจะเกิดจากข้อจำกัดด้านการติดตั้ง พื้นที่หน้างาน หรือการเคลื่อนตัวของเครื่องจักรระหว่างการทำงาน นี่จึงเป็นเหตุผลที่ Universal Joint (U-Joint) เข้ามามีบทบาทสำคัญในการเชื่อมต่อเพลาที่มีมุมเอียง ให้ยังสามารถส่งผ่านแรงบิดได้อย่างต่อเนื่องและมีประสิทธิภาพ
อย่างไรก็ตาม การเลือก Universal Joint ไม่ใช่เพียงแค่เลือก “ขนาดให้ใส่ได้” แต่ต้องคำนึงถึงหลายปัจจัย ทั้งแรงบิด ความเร็ว มุมเอียง รวมถึงสภาพแวดล้อมการใช้งาน เพราะการเลือกที่ไม่เหมาะสมอาจนำไปสู่ปัญหาเครื่องจักรสั่นสะเทือน ความเสียหายสะสม และต้นทุนแฝงที่เพิ่มขึ้นโดยไม่จำเป็น
บทความนี้จะพาคุณไปรู้จักหลักการและแนวทางการเลือก Universal Joint อย่างถูกต้องในมุมมองของวิศวกรและผู้ใช้งานจริง เพื่อให้เครื่องจักรของคุณทำงานได้เต็มประสิทธิภาพ ลดความเสี่ยง และยืดอายุการใช้งานในระยะยาว
Universal Joint คืออะไร?
Universal joint หรือที่มักเรียกว่า U-joint เป็นชิ้นส่วนทางกลที่สำคัญซึ่งถูกออกแบบมาเพื่อส่งผ่านการเคลื่อนที่แบบหมุนระหว่างเพลาสองตัว ในขณะที่ยังสามารถรองรับการเคลื่อนที่เชิงมุมได้ ความสามารถในการหมุนปรับมุมนี้ทำให้ universal joints มีความจำเป็นอย่างยิ่งในหลายการใช้งาน โดยเฉพาะในกรณีที่เพลาไม่ได้อยู่ในแนวเดียวกันอย่างสมบูรณ์ ด้วยการให้ความยืดหยุ่นที่จำเป็น universal joints ช่วยรองรับการเยื้องศูนย์ ลดความเครียดและความเสียหายที่อาจเกิดขึ้นกับทั้งตัว joint และชิ้นส่วนที่เชื่อมต่ออยู่
เพื่อให้เข้าใจการทำงานของ universal joints จำเป็นต้องเข้าใจคำศัพท์สำคัญที่เกี่ยวข้องกับชิ้นส่วนเหล่านี้ คำว่า ‘driveline’ มักถูกกล่าวถึง เนื่องจาก U-joints เป็นองค์ประกอบสำคัญในระบบส่งกำลังของยานพาหนะ ซึ่งช่วยส่งกำลังจากเครื่องยนต์ไปยังล้อ อีกคำหนึ่งที่สำคัญคือ ‘angular displacement’ ซึ่งหมายถึงมุมที่ universal joint สามารถหมุนรอบจุดหมุนของมันได้ แสดงถึงความสามารถในการปรับมุม นอกจากนี้ ‘torsional stiffness’ ยังเป็นคำที่ใช้วัดความต้านทานของ U-joint ต่อแรงบิด เพื่อให้มั่นใจว่าสามารถทนต่อแรงในการทำงานโดยไม่เกิดความเสียหาย
โดยทั่วไป universal joints ทำงานโดยอาศัยการออกแบบรูปกากบาทของตัวชิ้นส่วน ซึ่งภายในมีลูกปืนเข็มที่ช่วยให้การหมุนเป็นไปอย่างราบรื่น เมื่อมีการส่งกำลังผ่าน joint โครงสร้างนี้ช่วยให้สามารถทำงานในมุมที่เปลี่ยนแปลงได้ ทำให้เหมาะสำหรับการใช้งานหลากหลาย ตั้งแต่ยานยนต์ไปจนถึงเครื่องจักรอุตสาหกรรม บทบาทสำคัญของ universal joints ไม่ได้จำกัดแค่การส่งการเคลื่อนที่เท่านั้น แต่ยังช่วยเพิ่มประสิทธิภาพของระบบโดยรวม ด้วยการลดการสั่นสะเทือนและการสึกหรอที่เกิดจากการเยื้องศูนย์ของเพลา
โดยสรุป การเข้าใจ universal joints และการทำงานของมันในระบบเครื่องกล ช่วยให้สามารถตัดสินใจเลือก joint ที่เหมาะสมสำหรับการใช้งานได้ การผสมผสานระหว่างความยืดหยุ่น การส่งกำลัง และความสามารถในการปรับตัว ทำให้ชิ้นส่วนนี้มีความสำคัญในงานวิศวกรรมและยานยนต์ที่หลากหลาย

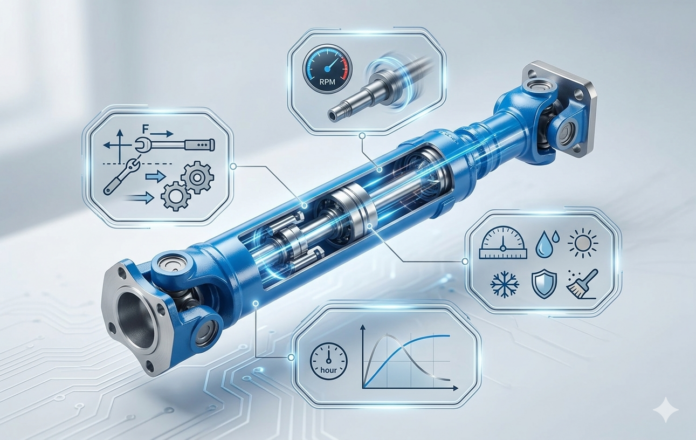

ปัจจัยสำคัญในการเลือก Universal Joint
การเลือก Universal Joint (U-Joint) ให้เหมาะกับงาน ต้องดูมากกว่าแค่ “ใส่ได้” แต่ต้องวิเคราะห์ให้ครบทั้งด้านโหลด การใช้งาน และสภาพแวดล้อม เพื่อให้เครื่องจักรทำงานได้เสถียรและคุ้มค่าระยะยาว
1. Torque (แรงบิด) — หัวใจหลักของการเลือก ต้องรู้ว่าเครื่องจักรใช้แรงบิดเท่าไหร่ (หน่วย Nm) ควรเลือก U-Joint ที่รองรับแรงบิดได้ มากกว่าค่าจริงอย่างน้อย 20–30% (Safety Margin) ถ้าเลือกต่ำเกินไป เท่ากับแตกหัก / พังเร็ว / เสี่ยงอันตรายต่อเครื่องจักรและผู้ใช้งาน
2. Speed (ความเร็วรอบ – RPM) U-Joint แต่ละรุ่นมี “ข้อจำกัดความเร็ว” ที่ต้องคำนึงถึง ความเร็วสูง + มุมเอียงมาก = การสึกหรอเพิ่มขึ้น งานความเร็วสูงควรเลือกแบบ Precision Balanced เพื่อลดการสั่น
ตัวอย่างการใช้งาน: เครื่องจักรทั่วไป: 500–1500 RPM หรือเครื่องจักรความเร็วสูง: >3000 RPM (ต้องใช้รุ่นเฉพาะทาง)
3. Operating Angle (มุมเอียง) U-Joint ถูกออกแบบมาเพื่อรองรับ “มุม” โดยเฉพาะ มุมเล็ก (<5°) → ใช้งานได้ดี อายุยาว, มุมกลาง (5–15°) → ต้องเลือกคุณภาพสูงขึ้น, มุมมาก (>15°) → ควรใช้ Double U-Joint หรือ Cardan Shaft ประเด็นสำคัญ: มุมเอียงมาก = ความเร็วปลายเพลาไม่สม่ำเสมอ → เกิดการสั่นสะเทือน
4. Shaft Size & Connection (ขนาดเพลาและรูปแบบการยึด) ต้องตรวจสอบให้ตรงกับของเดิมหรือการออกแบบระบบ: เส้นผ่านศูนย์กลางเพลา รูปแบบการยึด: Keyway / Spline / Clamp ความยาวเพลา (Length) เลือกผิด = ใส่ไม่ได้ / หลวม / เสียหายทันที
5. Misalignment Type (ลักษณะการเยื้องศูนย์) การเยื้องของเพลามี 3 รูปแบบหลัก: Angular (เอียงทำมุม), Parallel (ขนานแต่ไม่ตรงแนว), Axial (เลื่อนเข้า-ออก) U-Joint รองรับแบบ Angular ได้ดีที่สุด หากมีการเยื้องหลายรูปแบบร่วมกัน อาจต้องใช้ Coupling ประเภทอื่นเสริม
6. สภาพแวดล้อมการใช้งาน (Environment)
- 🌡 อุณหภูมิสูง → ใช้วัสดุทนความร้อน
- 💧 ความชื้น / น้ำ → ใช้ Stainless Steel หรือซีลกันน้ำ
- 🧪 สารเคมี → เลือกวัสดุทนการกัดกร่อน
- 🌪 ฝุ่น → ต้องมีซีลป้องกันสิ่งสกปรก
7. Maintenance & อายุการใช้งาน เลือกให้เหมาะกับรูปแบบการดูแลของโรงงาน: Grease Type (อัดจาระบี) → อายุการใช้งานยาว แต่ต้องมีการบำรุงรักษาสม่ำเสมอ, Maintenance-Free → สะดวก ไม่ต้องดูแลมาก แต่โดยทั่วไปอายุสั้นกว่า
การประเมินความสามารถในการรับโหลด
เมื่อเลือก universal joint หนึ่งในปัจจัยที่สำคัญที่สุดที่ต้องพิจารณาคือความสามารถในการรับโหลด ซึ่งหมายถึงน้ำหนักหรือแรงสูงสุดที่ joint สามารถรองรับได้อย่างปลอดภัยในระหว่างการทำงาน จำเป็นอย่างยิ่งที่จะต้องคำนวณโหลดที่คาดว่าจะเกิดขึ้นในงานของคุณอย่างแม่นยำ เพื่อให้มั่นใจว่า universal joint ที่เลือกสามารถรองรับได้โดยไม่เกิดความเสียหาย ความสามารถในการรับโหลดได้รับอิทธิพลจากหลายปัจจัย รวมถึงความแข็งแรงของวัสดุ การออกแบบของ joint และสภาพการทำงานที่ถูกใช้งาน
ในการกำหนดโหลดสูงสุดที่ universal joint ต้องรองรับ จำเป็นต้องพิจารณาไม่เพียงแต่โหลดคงที่เท่านั้น แต่ยังรวมถึงโหลดแบบไดนามิกที่อาจเกิดขึ้นระหว่างการทำงานด้วย ตัวอย่างเช่น ในงานที่มีการสั่นสะเทือนหรือแรงกระแทกสูง โหลดที่เกิดขึ้นกับ joint อาจสูงกว่าค่าที่คำนวณจากโหลดคงที่ ดังนั้นจึงจำเป็นต้องพิจารณาทั้งสภาวะโหลดต่อเนื่องและโหลดเป็นช่วง ๆ ที่ joint จะต้องเผชิญ
ความแข็งแรงของวัสดุมีบทบาทสำคัญในการกำหนดความสามารถในการรับโหลด วัสดุแต่ละชนิดมีค่าความต้านแรงดึงและความทนทานต่อความล้าที่แตกต่างกัน ซึ่งส่งผลโดยตรงต่อความสามารถของ joint ในการทนต่อแรงในการทำงาน วัสดุที่ใช้กันทั่วไป ได้แก่ เหล็กและโลหะผสมต่าง ๆ ซึ่งแต่ละชนิดมีคุณสมบัติในการรับโหลดที่แตกต่างกัน ดังนั้นการเลือกวัสดุที่เหมาะสมจึงเป็นสิ่งสำคัญเพื่อให้มั่นใจว่า joint จะทำงานได้อย่างเชื่อถือได้ภายใต้โหลดที่กำหนด
นอกจากนี้ การออกแบบของ joint เองยังมีผลต่อการกระจายโหลดไปยังส่วนต่าง ๆ ของมัน การออกแบบที่ดีสามารถเพิ่มความสามารถในการรับโหลดได้อย่างมาก โดยช่วยกระจายความเครียดและลดความเสี่ยงของความเสียหาย ดังนั้นจึงแนะนำให้ปรึกษาผู้ผลิตหรือผู้เชี่ยวชาญ เพื่อเลือก joint ที่ไม่เพียงแค่ตรงตามความต้องการ แต่ควรสูงกว่าค่าที่คาดการณ์ไว้ เพื่อให้มั่นใจในอายุการใช้งานและความน่าเชื่อถือ
การพิจารณาความเร็วในการใช้งาน
ความเร็วที่ universal joint ทำงานมีบทบาทสำคัญต่อประสิทธิภาพและอายุการใช้งานของมัน universal joint แต่ละตัวถูกออกแบบให้รองรับช่วงความเร็วเฉพาะ และหากใช้งานเกินขีดจำกัดนี้ อาจทำให้เกิดการสึกหรอ ความร้อนสะสม และอาจนำไปสู่ความเสียหายได้ ในการเลือก universal joint สำหรับการใช้งานของคุณ จำเป็นต้องพิจารณาไม่เพียงแค่ความเร็วสูงสุด แต่รวมถึงความผันผวนของความเร็วระหว่างการทำงานด้วย
เมื่อความเร็วในการหมุนเพิ่มขึ้น ความเครียดที่เกิดกับชิ้นส่วนของ joint ก็จะเพิ่มขึ้นตามไปด้วย ความสัมพันธ์นี้ทำให้จำเป็นต้องพิจารณาการออกแบบและวัสดุของ joint อย่างรอบคอบ เนื่องจากงานที่มีความเร็วสูงต้องใช้ joint ที่สามารถรองรับสภาวะดังกล่าวได้โดยไม่เกิดปัญหา ตัวอย่างเช่น joint ที่สามารถรองรับความเร็วสูงมักถูกออกแบบให้มีความแข็งแรงมากขึ้น เพื่อรองรับแรงที่เพิ่มขึ้นได้อย่างมีประสิทธิภาพ และช่วยลดการสึกหรอเพื่อยืดอายุการใช้งาน
ในการกำหนดค่าความเร็วที่เหมาะสมสำหรับการใช้งานของคุณ ควรเริ่มจากการระบุความเร็วสูงสุดของระบบ ซึ่งสามารถดูได้จากสเปกของเครื่องจักรหรือจากการทดสอบ จากนั้นควรเลือก universal joint ที่มีค่าความเร็วรองรับตรงหรือสูงกว่าค่าดังกล่าว ผู้ผลิตมักให้ข้อมูลค่าความเร็วและข้อมูลประสิทธิภาพอื่น ๆ ในแคตตาล็อก ซึ่งช่วยในการเลือกได้อย่างมาก
นอกจากนี้ ปัจจัยอื่น ๆ เช่น มุมการทำงานของ joint และประเภทของโหลดที่ถูกส่งผ่าน ก็มีผลต่อการเลือกเช่นกัน การพิจารณาปัจจัยเหล่านี้จะช่วยให้มั่นใจว่า universal joint ที่เลือกสามารถตอบโจทย์การใช้งานได้อย่างมีประสิทธิภาพ และลดโอกาสเกิดความเสียหายที่ไม่คาดคิด
ประเภทของ Universal Joint ที่ใช้ในอุตสาหกรรม
1. Cross-Type Universal Joint
ในข้อต่อนี้ จะประกอบด้วย yoke รูปตัว Y สองตัว และชิ้นส่วนกากบาท (เรียกว่า spider) โดย yoke หนึ่งจะติดอยู่กับเพลาขับ และอีกตัวหนึ่งจะติดอยู่กับเพลาตามชิ้นส่วนกากบาทประกอบด้วยแขน 4 ด้าน (trunnion) ที่เชื่อมต่อกับปลายของ yoke ทั้งสองด้าน นอกจากนี้ยังมีตลับลูกปืน 4 ตัวสำหรับแต่ละแขนของชิ้นส่วนกากบาท ตลับลูกปืนเหล่านี้ช่วยให้ yoke สามารถเคลื่อนที่รอบ trunnion ได้ ขณะเดียวกันก็ทำให้เพลาขับและเพลาตามทำงานในมุมเอียงได้
2. Ball Trunnion Type Universal Joint
เป็นการรวมกันของ universal joint และ slip joint ไว้ในชุดเดียว ข้อต่อแบบ ball trunnion ประกอบด้วยหัวแบบลูกบอลที่ถูกยึดติดอยู่กับปลายด้านหนึ่งของเพลากลางหรือเพลาขับ มีหมุดหรือเพลากากบาทถูกอัดผ่านปลายของเพลา ทำให้เกิดรูปทรงคล้ายตัว “T” บนหมุดนี้จะมีลูกบอลเหล็ก 2 ลูกถูกยึดติดอย่างแน่นหนา ข้อต่อนี้ช่วยให้เกิดการเคลื่อนที่แบบหมุนผ่านลูกบอลและหมุด โดยลูกบอลยังสามารถเคลื่อนที่ในแนวแกนได้อีกด้วย ข้อต่อแบบ ball and trunnion ยังเป็นข้อต่อแบบความเร็วแปรผัน (variable velocity joints)
3. Constant Velocity Type Universal Joint
เป็นประเภทของ universal joint ที่ทำให้เพลาขับและเพลาตามเคลื่อนที่ด้วยความเร็วคงที่ เนื่องจากในกรณีนี้ ข้อต่อทั้งสองทำงานที่มุมเดียวกัน ข้อต่อประเภทนี้มักถูกใช้งานในรถยนต์ขับเคลื่อนล้อหน้า (front-wheel drive) เนื่องจากความแตกต่างของความเร็วระหว่างเพลาขับและเพลาตามจะส่งผลให้เกิดปัญหาในการควบคุมทิศทาง และทำให้ยางสึกหรอมากเกินไป
เทคนิคเลือกแบบมืออาชีพ (Pro Tips)
✔ เผื่อ Safety Factor อย่างน้อย 1.2–1.5
✔ ใช้ Double Joint เมื่อมุม >10°
✔ งานความเร็วสูง → ต้อง Balance เท่านั้น
✔ งานหนัก → เลือกวัสดุ Alloy Steel
✔ วัด Alignment จริงหน้างานก่อนสั่งซื้อ
สรุป
การเลือก Universal Joint ที่เหมาะสม ไม่ใช่แค่ “เลือกให้ใส่ได้” แต่คือการเลือกให้ เครื่องจักรทำงานได้เต็มประสิทธิภาพ + ลดความเสี่ยงในระยะยาว จำง่าย ๆ: Torque + Speed + Angle + Environment = เลือกถูก ใช้ยาว คุ้มค่า
