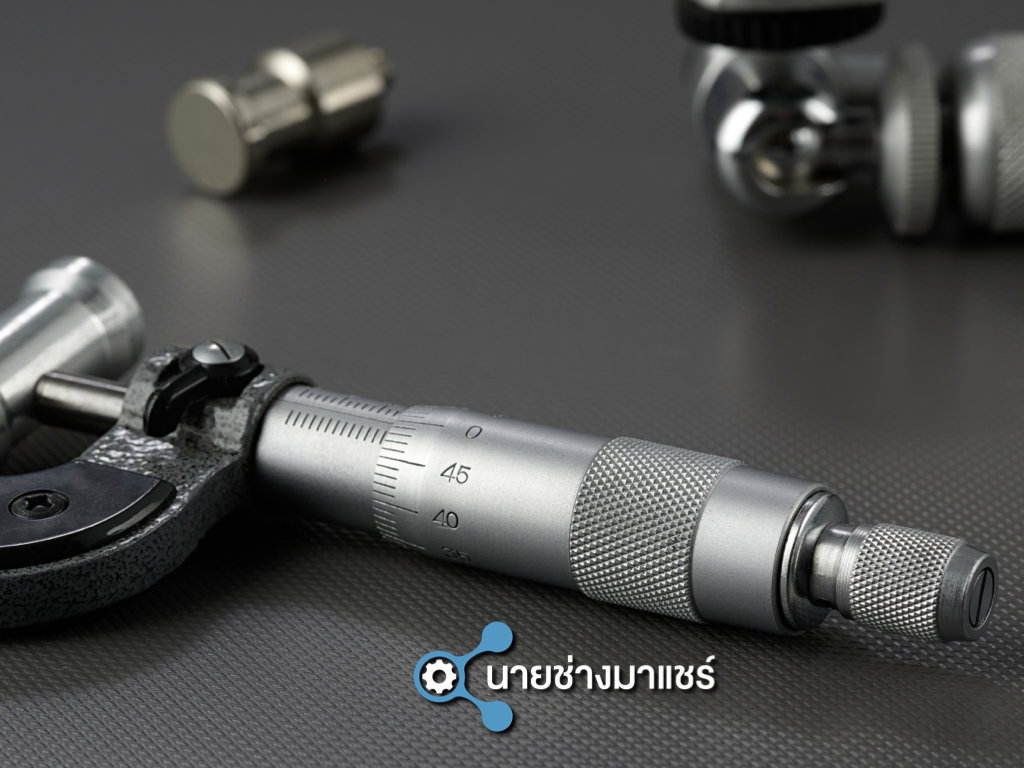

Micrometer (ไมโครมิเตอร์วัดนอก) คืออะไร? เข้าใจเครื่องมือวัดระดับไมครอนแบบช่างตัวจริง

ในงานวิศวกรรมและการผลิต ไม่มีคำว่า “ใกล้เคียงก็พอ” เพราะความคลาดเคลื่อนเพียงเล็กน้อยในระดับ 0.01 มิลลิเมตร อาจกลายเป็นปัญหาใหญ่ที่ส่งผลต่อทั้งระบบ ไม่ว่าจะเป็นการประกอบที่ไม่พอดี การสั่นสะเทือนของเครื่องจักร หรืออายุการใช้งานของชิ้นส่วนที่ลดลงอย่างมีนัยสำคัญ นี่จึงเป็นเหตุผลว่าทำไมเครื่องมืออย่าง micrometer หรือไมโครมิเตอร์วัดนอก ถึงถูกยกให้เป็นหนึ่งในเครื่องมือพื้นฐานที่วิศวกรและช่างมืออาชีพขาดไม่ได้

หากจะอธิบายให้เห็นภาพง่ายที่สุด micrometer คือเครื่องมือที่ถูกออกแบบมาเพื่อ “วัดสิ่งที่เล็กมากให้แม่นยำมาก” โดยเฉพาะการวัดขนาดภายนอกของชิ้นงาน เช่น เส้นผ่านศูนย์กลางของเพลา หรือความหนาของวัสดุ จุดเด่นของ micrometer ไม่ได้อยู่แค่การวัดได้ แต่คือการวัดได้อย่างสม่ำเสมอและเชื่อถือได้ในระดับไมครอน ซึ่งเป็นระดับที่เครื่องมือทั่วไปอย่างเวอร์เนียร์คาลิปเปอร์เริ่มมีข้อจำกัด

หลักการทำงานของ Micrometer ที่ทำให้วัดได้ละเอียดกว่าที่คิด

เบื้องหลังความแม่นยำของ micrometer ไม่ได้ซับซ้อนอย่างที่หลายคนคิด แต่มันอาศัยหลักการพื้นฐานของ “เกลียวสกรูละเอียด” ที่ถูกพัฒนาให้มีความเที่ยงตรงสูงมาก ทุกครั้งที่ผู้ใช้งานหมุนส่วนที่เรียกว่า thimble แกนวัดหรือ spindle จะเคลื่อนที่เข้าออกในระยะที่เล็กมากตามระยะเกลียวที่ถูกกำหนดไว้อย่างแม่นยำ การเคลื่อนที่เพียงเล็กน้อยนี้เองที่ทำให้ micrometer สามารถแปลงการหมุนของมือคน ให้กลายเป็นค่าระยะทางที่ละเอียดระดับ 0.01 หรือแม้แต่ 0.001 มิลลิเมตรได้อย่างน่าเชื่อถือ

สิ่งที่น่าสนใจคือ ความแม่นยำของ micrometer ไม่ได้ขึ้นอยู่กับตัวเครื่องมือเพียงอย่างเดียว แต่ขึ้นอยู่กับ “ความสม่ำเสมอ” ของกลไกภายในด้วย นั่นหมายความว่า หากเกลียวมีคุณภาพสูงและไม่มีการสึกหรอ ค่าแต่ละครั้งที่วัดก็จะมีความเสถียร ซึ่งเป็นหัวใจสำคัญของงานด้าน metrology หรือวิทยาการวัดในอุตสาหกรรม

โครงสร้างของ Micrometer ที่ดูเรียบง่าย แต่แฝงความสำคัญทุกจุด

แม้รูปร่างของ micrometer จะดูไม่ซับซ้อน เป็นเพียงโครงรูปตัว C ที่มีแกนหมุนเข้าออกได้ แต่ในความเป็นจริงแล้ว ทุกชิ้นส่วนล้วนมีบทบาทสำคัญต่อความแม่นยำทั้งหมดของเครื่องมือ โครงหรือ frame ทำหน้าที่เป็นฐานที่ต้องแข็งแรงและไม่บิดตัว เพราะการเสียรูปเพียงเล็กน้อยจะส่งผลต่อค่าที่วัดได้ทันที ด้านหนึ่งของเครื่องมือจะเป็น anvil ซึ่งเป็นจุดสัมผัสคงที่ ในขณะที่อีกด้านคือ spindle ที่เคลื่อนที่เข้าหาชิ้นงาน

สิ่งที่หลายคนมองข้ามแต่สำคัญมากคือ ratchet stop ซึ่งเป็นกลไกที่ช่วยควบคุมแรงกดให้คงที่ในทุกครั้งที่วัด หากไม่มีส่วนนี้ ผู้ใช้งานแต่ละคนจะออกแรงไม่เท่ากัน ส่งผลให้ค่าที่ได้คลาดเคลื่อนได้โดยไม่รู้ตัว นี่จึงเป็นเหตุผลว่าทำไมการใช้ micrometer อย่างถูกวิธี จึงต้องพึ่งพาทั้ง “เครื่องมือที่ดี” และ “เทคนิคของผู้ใช้” ไปพร้อมกัน

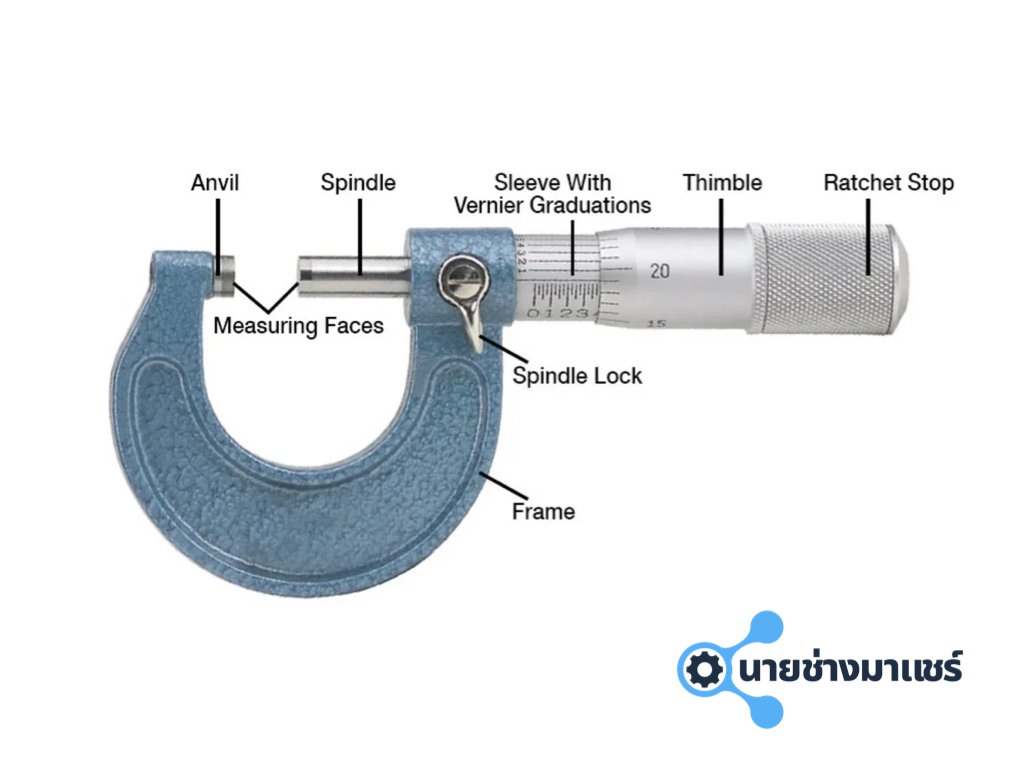

ส่วนประกอบของไมโครมิเตอร์วัดนอก (Micrometer)

ไมโครมิเตอร์วัดนอก (Outside Micrometer) ถูกออกแบบมาให้วัดขนาดภายนอกได้อย่างแม่นยำระดับไมครอน ซึ่งแต่ละชิ้นส่วนไม่ได้มีไว้แค่ประกอบกันเฉยๆ แต่ถูกออกแบบมาเพื่อ “ควบคุมความแม่นยำ” ของการวัดโดยตรง

1. Frame (โครงตัว C)

โครงสร้างหลักของไมโครมิเตอร์ มีลักษณะเป็นรูปตัว C ทำหน้าที่เป็นฐานรับแรงทั้งหมดระหว่างการวัด วัสดุที่ใช้มักเป็นเหล็กหล่อหรือเหล็กกล้าคุณภาพสูง เพื่อป้องกันการบิดตัว เพราะถ้าโครงมีการยืดหรือโก่งแม้เพียงเล็กน้อย ค่าที่วัดจะเพี้ยนทันที

2. Anvil (ปากวัดด้านคงที่)

เป็นจุดสัมผัสฝั่งที่ “ไม่ขยับ” ทำหน้าที่รองรับชิ้นงานด้านหนึ่ง ผิวของ anvil จะถูกขัดเรียบและแข็งมาก เพื่อให้สัมผัสชิ้นงานได้เต็มหน้า ลดความคลาดเคลื่อนจากผิวสัมผัส

3. Spindle (แกนวัดเคลื่อนที่)

เป็นส่วนที่เคลื่อนเข้าหา anvil เมื่อหมุน micrometer ทำหน้าที่เป็นอีกฝั่งของการหนีบชิ้นงาน ความละเอียดของการวัดขึ้นอยู่กับเกลียวของ spindle โดยตรง ยิ่งเกลียวละเอียด การเคลื่อนที่ต่อรอบยิ่งน้อย ทำให้วัดได้แม่นขึ้น

4. Sleeve / Barrel (สเกลหลัก)

เป็นส่วนที่แสดงค่าหลักของการวัด โดยจะมีเส้นสเกลบอกหน่วยมิลลิเมตร (หรือ นิ้ว) เป็นค่าพื้นฐานที่ใช้รวมกับค่าจาก thimble

5. Thimble (ปลอกหมุน)

เป็นส่วนที่ผู้ใช้งานหมุนเพื่อให้ spindle เคลื่อนที่ บน thimble จะมีสเกลย่อย ซึ่งใช้สำหรับอ่านค่าละเอียด เช่น 0.01 mm การอ่านค่าจริงจะต้องเอาค่าจาก sleeve + thimble มารวมกัน

6. Ratchet Stop (ตัวควบคุมแรงกด)

เป็นชิ้นส่วนสำคัญมากที่ช่วยให้ “แรงกดเท่ากันทุกครั้ง” เวลาหมุนไปจนสุด ratchet จะมีเสียงคลิกเบาๆ เพื่อบอกว่าควรหยุดแล้ว ช่วยลด human error จากแรงมือที่ไม่เท่ากัน

7. Lock Nut (ตัวล็อกแกน)

ใช้ล็อกตำแหน่ง spindle ไม่ให้ขยับ หลังจากวัดค่าแล้ว เหมาะสำหรับการ “ค้างค่า” เพื่อไปอ่านหรือบันทึกทีหลัง

ถ้ามองในภาพรวม ไมโครมิเตอร์คือการเอา “ระบบเกลียวละเอียด + การควบคุมแรง + โครงสร้างแข็งแรง” มารวมกันเป็นเครื่องมือเดียว ทุกชิ้นส่วนทำงานสัมพันธ์กันหมด ถ้าส่วนใดส่วนหนึ่งมีปัญหา เช่น เกลียวสึก หรือแรงกดไม่คงที่ ความแม่นยำจะหายไปทันที

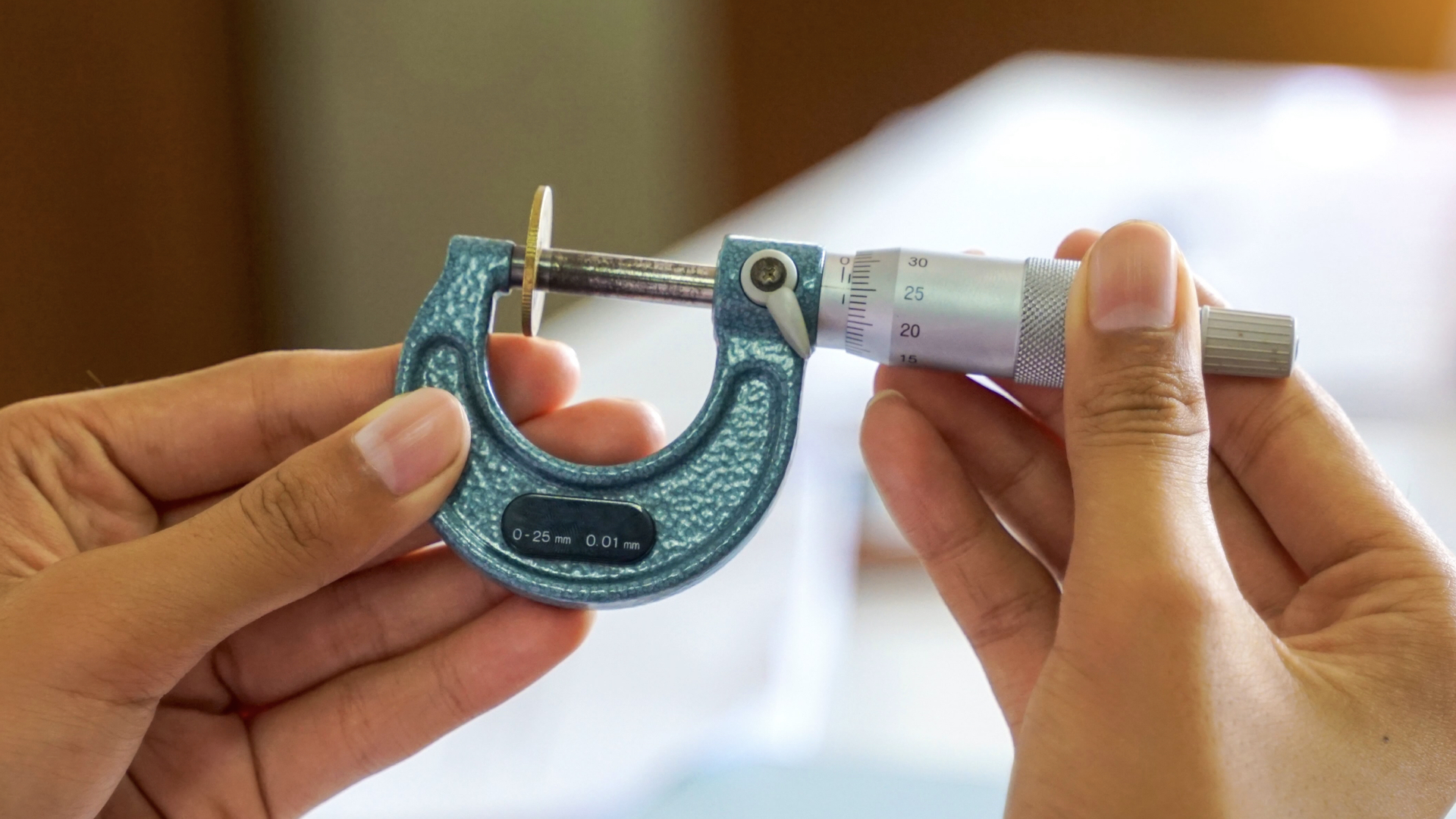

วิธีใช้ Micrometer ให้ได้ค่าที่เชื่อถือได้จริง

การใช้ micrometer ให้แม่นยำไม่ใช่แค่การหมุนแล้วอ่านค่า แต่เป็นกระบวนการที่ต้องอาศัยความละเอียดรอบคอบตั้งแต่ต้น ก่อนเริ่มวัด ผู้ใช้งานควรตรวจสอบศูนย์ของเครื่องมือเสียก่อน โดยการปิด anvil และ spindle เข้าหากันแล้วดูว่าค่าเป็นศูนย์หรือไม่ หากค่าคลาดเคลื่อนแม้เพียงเล็กน้อย นั่นหมายความว่าเครื่องมืออาจต้องได้รับการปรับเทียบ

เมื่อเริ่มวัด การวางชิ้นงานให้ตั้งฉากกับแกนของ micrometer ถือเป็นเรื่องสำคัญอย่างมาก เพราะหากชิ้นงานเอียงแม้เพียงเล็กน้อย ค่าที่ได้จะต่ำกว่าความเป็นจริงโดยทันที หลังจากนั้นการหมุน ratchet stop จนเกิดเสียงคลิกเบาๆ จะช่วยให้แรงกดที่ใช้วัดมีความสม่ำเสมอ ซึ่งเป็นเงื่อนไขสำคัญของการวัดที่แม่นยำ

การอ่านค่าจาก micrometer อาจต้องใช้การฝึกฝนเล็กน้อยในช่วงแรก เพราะต้องอ่านค่าจากทั้งสเกลหลักและสเกลย่อยแล้วนำมารวมกัน แต่เมื่อคุ้นเคยแล้ว ผู้ใช้งานจะสามารถอ่านค่าได้อย่างรวดเร็วและแม่นยำไม่แพ้เครื่องมือดิจิทัล

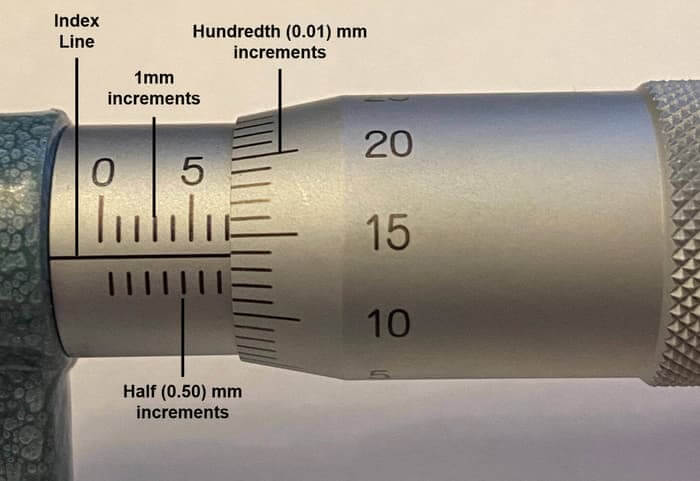

ขั้นตอนการอ่านค่า Micrometer (ไมโครมิเตอร์วัดนอก)

การอ่านค่า micrometer จริงๆ แล้วคือ “การรวมค่าจาก 2 ส่วน” ได้แก่
สเกลหลัก (Sleeve) + สเกลละเอียด (Thimble)

แต่หัวใจสำคัญไม่ใช่แค่อ่านเป็น — ต้อง “อ่านให้ถูก” ด้วย

Step 1: อ่านค่าสเกลหลัก (Main Scale)

เริ่มจากมองที่สเกลบนปลอก (Sleeve) ซึ่งจะเป็นค่าหลักในหน่วยมิลลิเมตร

เวลามอง ให้ดู “เส้นสุดท้ายที่ยังโผล่ออกมา” ก่อนขอบของ thimble
ค่าที่เห็นตรงนี้คือค่าพื้นฐาน เช่น

• เห็น 2 mm → ค่าหลัก = 2.00 mm
• ถ้าเห็นเส้นครึ่ง (0.5 mm) → ค่าหลัก = 2.5 mm

ตรงนี้คือฐานของการอ่านทั้งหมด ห้ามพลาด

Step 2: อ่านค่าสเกลละเอียด (Thimble)

ต่อมาดูที่สเกลบนตัวหมุน (Thimble) ซึ่งจะเป็นค่าละเอียด

ให้ดูว่า “เส้นไหนบน thimble ตรงกับเส้น reference line” บน sleeve

ตัวอย่าง:

• ถ้าตรงกับขีดที่ 14 → ค่า = 0.14 mm
  (เพราะ 1 ขีด = 0.01 mm)

Step 3: นำค่ามารวมกัน

เอาค่าสเกลหลัก + ค่าสเกลละเอียด

เช่น

• สเกลหลัก = 2.5 mm
• สเกลละเอียด = 0.14 mm

ค่าจริง = 2.64 mm

Step 4: เช็คความถูกต้อง (สำคัญมาก)

ก่อนจะมั่นใจค่าที่อ่าน ควรเช็ค 3 อย่างนี้เสมอ:

• ใช้ ratchet จนคลิก (แรงกดต้องคงที่)
• มองสเกลให้ “ตรง ไม่เอียง” (กัน parallax error)
• เช็คว่า micrometer ตั้งศูนย์ถูก (ก่อนวัด)

จุดที่มือใหม่พลาดบ่อย

หลายคนอ่าน micrometer ไม่พลาดที่หลักการ แต่พลาดที่ “รายละเอียดเล็กๆ” เช่น

• อ่านเส้นผิด เพราะมองไม่ตรงแนว
• ลืมบวกค่า 0.5 mm จากเส้นครึ่ง
• ใช้แรงหมุนเอง ไม่ใช้ ratchet → ค่าจะเพี้ยนทันที
• วัดชิ้นงานเอียง → ค่าออกมาน้อยกว่าจริง

ทริคแบบช่างมืออาชีพ

ถ้าอยากอ่าน micrometer ให้เร็วและแม่น:

• มองสเกลหลักให้ “ขาด” ก่อน แล้วค่อยดูทศนิยม
• ฝึกอ่านค่าบ่อยๆ จากของจริง (จะจับ pattern ได้ไวมาก)
• ถ้างานซีเรียส ใช้วัดซ้ำ 2–3 ครั้งแล้วเฉลี่ยค่า

ทำไมค่าที่วัดด้วย Micrometer ถึง “เพี้ยน” ได้

แม้ micrometer จะเป็นเครื่องมือที่มีความแม่นยำสูง แต่ก็ไม่ได้หมายความว่าจะไม่มีความผิดพลาด ปัจจัยที่ทำให้ค่าคลาดเคลื่อนมักไม่ได้มาจากตัวเครื่องมือเพียงอย่างเดียว แต่เกิดจากสภาพแวดล้อมและผู้ใช้งานร่วมกัน อุณหภูมิเป็นหนึ่งในตัวแปรสำคัญที่หลายคนมองข้าม เพราะโลหะสามารถขยายตัวได้จากความร้อน แม้แต่ความร้อนจากมือคนก็อาจทำให้ค่าที่วัดเปลี่ยนไปเล็กน้อยได้

นอกจากนี้ การสึกหรอของผิวสัมผัสหรือเกลียวภายในเมื่อใช้งานไปนานๆ ก็เป็นอีกปัจจัยหนึ่งที่ส่งผลต่อความแม่นยำ รวมถึงพฤติกรรมของผู้ใช้งาน เช่น การหมุน spindle โดยไม่ใช้ ratchet หรือการวัดในมุมที่ไม่ถูกต้อง สิ่งเหล่านี้ล้วนเป็นสาเหตุที่ทำให้ micrometer ให้ค่าที่ “ไม่น่าเชื่อถือ” ได้ แม้ตัวเครื่องจะยังดูปกติดีก็ตาม

Micrometer กับบทบาทสำคัญในงานอุตสาหกรรม

ในโลกของอุตสาหกรรม micrometer ไม่ได้เป็นแค่เครื่องมือวัด แต่เป็น “เครื่องมือควบคุมคุณภาพ” ที่มีผลต่อทั้งกระบวนการผลิต ตั้งแต่การตรวจสอบวัตถุดิบ ไปจนถึงการยืนยันคุณภาพของสินค้าก่อนส่งมอบให้ลูกค้า ในอุตสาหกรรมยานยนต์ การวัดขนาดเพลาหรือชิ้นส่วนเครื่องยนต์ด้วย micrometer เป็นเรื่องที่ต้องทำอย่างละเอียด เพราะความคลาดเคลื่อนเพียงเล็กน้อยอาจส่งผลต่อประสิทธิภาพของเครื่องยนต์ทั้งระบบ

ในงาน machining หรือ CNC micrometer ถูกใช้เป็นเครื่องมืออ้างอิงหลักในการตรวจสอบชิ้นงานหลังการกลึงหรือกัด เพื่อให้มั่นใจว่าขนาดอยู่ใน tolerance ที่กำหนดไว้ ขณะที่ในงานซ่อมบำรุง เครื่องมือนี้ยังถูกใช้เพื่อตรวจสอบการสึกหรอของชิ้นส่วน ซึ่งช่วยให้สามารถวางแผนการซ่อมได้อย่างแม่นยำมากขึ้น

สรุป: Micrometer คือเครื่องมือเล็ก ที่มีผลใหญ่ในงานวิศวกรรม

สุดท้ายแล้ว micrometer อาจดูเป็นเพียงเครื่องมือวัดขนาดเล็กชิ้นหนึ่ง แต่บทบาทของมันในงานวิศวกรรมกลับใหญ่กว่าที่คิด เพราะมันเป็นตัวกำหนดว่า “งานชิ้นนั้นได้มาตรฐานหรือไม่” ความแม่นยำในระดับไมครอนที่ micrometer มอบให้ ไม่ได้ช่วยแค่ให้วัดได้ดีขึ้น แต่ช่วยให้ทั้งกระบวนการผลิตมีความน่าเชื่อถือมากขึ้นด้วย

สำหรับใครที่ทำงานสายโรงงาน วิศวกรรม หรือช่างเทคนิค การเข้าใจและใช้ micrometer ให้ถูกต้อง คือหนึ่งในทักษะพื้นฐานที่ยกระดับคุณจาก “คนทำงาน” ไปสู่ “มืออาชีพ” ได้อย่างชัดเจน
