สวัสดีครับพี่ๆช่าง และทุกคน นโลกของเครื่องจักรอุตสาหกรรม “การหมุน” ไม่ได้เกิดขึ้นในแนวตรงเสมอไป
หลายครั้งมอเตอร์กับอุปกรณ์ปลายทางไม่ได้อยู่ในแนวเดียวกัน แต่ต้องส่งกำลังถึงกันให้ได้ นี่แหละคือเหตุผลที่ Universal Joint (U-Joint) กลายเป็นชิ้นส่วนเล็ก ๆ ที่ “โคตรสำคัญ”
Universal Joint คือ “ข้อต่อเพลา” ที่ทำหน้าที่เชื่อมเพลาสองตัวที่อยู่คนละแนว หรือมีมุมเอียงกัน ให้ยังสามารถส่งแรงหมุน (Torque) ได้อย่างต่อเนื่อง Universal Joint จะมีโครงสร้างหลักเป็น “กากบาท (Cross / Spider)” เชื่อมกับ “Yoke” ทั้งสองด้าน เมื่อเพลาต้นทางหมุนแรงหมุนจะถูกส่งผ่านกากบาทไปยังเพลาปลายทาง แม้จะอยู่คนละมุมครับ
Universal Joint คืออะไร?
Universal Joint (มักเรียกว่า U-Joint หรือ Uni Joint)
คือข้อต่อแบบพิเศษที่สามารถ “หมุนและปรับมุมได้” เพื่อถ่ายทอดแรงหมุน (Rotational Power) ระหว่างเพลาสองตัวที่ไม่ได้อยู่ในแนวเดียวกัน
โดยทั่วไป U-Joint มักพบในรถยนต์ขับเคลื่อนล้อหลัง ซึ่งเพลาขับจะเคลื่อนที่สัมพันธ์กับช่วงล่าง (Suspension) ที่มีการยืด-ยุบอยู่ตลอดเวลา
👉 U-Joint จึงช่วยให้เพลาขับเคลื่อนตามการเคลื่อนไหวของช่วงล่างได้ พร้อมกับยังส่งกำลังจากเครื่องยนต์ไปยังเพลาได้อย่างต่อเนื่อง แม้จะไม่ได้อยู่ในแนวตรงเดียวกัน
โครงสร้างหลักของ Universal Joint
1. Shaft (เพลา) เป็นเพลาหลักที่รับและส่งแรงหมุน เชื่อมต่อกับเครื่องจักรต้นทางหรือปลายทาง
2. Yoked Shaft End (ก้ามปู) ทำหน้าที่ยึดเพลากับตัว U-Joint เป็นจุดที่รับแรงบิดโดยตรงจากเพลา
3. Spider (Cross / แกนกากบาท) เป็น “หัวใจของระบบ” ทำหน้าที่ถ่ายทอดแรงหมุนระหว่างเพลาทั้งสองฝั่งรองรับการหมุนในหลายทิศทาง
4. Needle Roller Bearings (ลูกปืนเข็ม) อยู่รอบปลายของ Spider ช่วยลดแรงเสียดทาน ทำให้หมุนได้ลื่นรองรับแรงสูงในพื้นที่จำกัด
5. Circlip (แหวนล็อก) ใช้ล็อกลูกปืนให้อยู่กับที่ ป้องกันชิ้นส่วนหลุดระหว่างการทำงาน

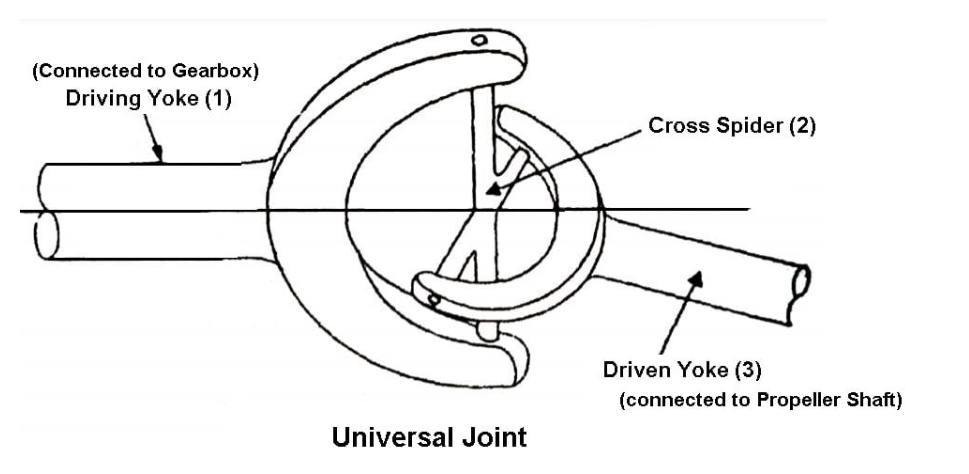

หลักการทำงาน (เข้าใจง่ายแบบหน้างาน)
หลักการทำงานของ Universal Joint อาศัยการใช้ Yoke สองตัว โดยแต่ละตัวจะติดตั้งกับเพลาที่ต้องการเชื่อมต่อ และมีชิ้นส่วนเชื่อมต่อรูปกากบาทที่เรียกว่า Cross-pin ซึ่งทำหน้าที่เชื่อม Yoke ทั้งสองเข้าด้วยกัน โดย Cross-pin จะถูกติดตั้งอยู่ในตลับลูกปืนภายใน Yoke ทำให้สามารถหมุนและส่ายได้ ส่งผลให้เพลาทั้งสองสามารถเคลื่อนที่และหมุนสัมพันธ์กันได้
เมื่อมีแรงบิดถูกส่งไปยังเพลาหนึ่ง แรงบิดนั้นจะถูกถ่ายทอดผ่าน Universal Joint ไปยังอีกเพลาหนึ่ง ทำให้เพลานั้นหมุนตาม เมื่อแนวหรือมุมของเพลาทั้งสองเปลี่ยนไป Cross-pin จะสามารถหมุนและส่ายอยู่ภายในตลับลูกปืนของ Yoke ได้ ทำให้ Universal Joint สามารถรองรับการเปลี่ยนแปลงนี้ได้ ในขณะที่ยังคงถ่ายทอดแรงบิดและทำให้เพลาหมุนได้ ส่งผลให้ Universal Joint เป็นข้อต่อที่มีความยืดหยุ่นและใช้งานได้หลากหลาย ช่วยให้เพลาทั้งสองสามารถเคลื่อนที่และหมุนได้อย่างอิสระในหลายทิศทาง พร้อมทั้งถ่ายทอดแรงบิดได้
ประเภทของ Universal Joint
- Single Cardan joint: เป็น Universal Joint ที่พบได้มากที่สุด ประกอบด้วยชิ้นส่วนเชื่อมต่อรูปกากบาทเพียงตัวเดียวที่เชื่อม Yoke ทั้งสองเข้าด้วยกัน ช่วยให้ข้อต่อสามารถรองรับการเปลี่ยนแปลงของมุมระหว่างเพลาทั้งสอง พร้อมถ่ายทอดแรงบิดและทำให้หมุนได้
- Double Cardan joint: ประกอบด้วยชิ้นส่วนรูปกากบาทสองตัวเรียงต่อกัน ใช้เชื่อม Yoke ทั้งสองเข้าด้วยกัน ช่วยให้รองรับการเปลี่ยนแปลงของมุมได้มากขึ้น มักใช้ในงานที่เพลามีการเคลื่อนไหวมาก
- Constant velocity joint: ถูกออกแบบมาเพื่อรักษาความเร็วรอบให้คงที่ระหว่างเพลาทั้งสอง แม้มุมจะเปลี่ยนไป โดยใช้ลูกบอลหรือโรลเลอร์ขนาดเล็กที่จัดเรียงอย่างเฉพาะ เพื่อรองรับการเปลี่ยนแปลงของมุมพร้อมรักษาความเร็วคงที่
- Hooke’s joint: ใช้แขนโค้งหรือคานหลายตัวในการเชื่อม Yoke ทั้งสองเข้าด้วยกัน ทำให้รองรับการเปลี่ยนมุม พร้อมถ่ายทอดแรงบิดและการหมุน
- Cross and bearing joint: ใช้ชิ้นส่วนรูปกากบาทร่วมกับตลับลูกปืนในการเชื่อม Yoke ทั้งสองเข้าด้วยกัน ทำให้รองรับการเปลี่ยนมุม พร้อมถ่ายทอดแรงบิดและการหมุน
การใช้งานของ Universal Joint
Universal Joint ถูกใช้งานอย่างแพร่หลาย เนื่องจากสามารถรองรับการเปลี่ยนแปลงของมุมระหว่างเพลาทั้งสอง พร้อมถ่ายทอดแรงบิดและทำให้หมุนได้ ตัวอย่างการใช้งาน ได้แก่ ในเพลาขับของยานพาหนะ เช่น รถยนต์ รถบรรทุก และรถแทรกเตอร์ ซึ่งเพลาต้องสามารถรองรับการเปลี่ยนมุมเมื่อรถเคลื่อนที่บนพื้นผิวที่ไม่เรียบ, ในเครื่องจักรอุตสาหกรรม เช่น สายพานลำเลียง เครื่องผสม และอุปกรณ์อื่น ๆ ที่ต้องการเพลาที่สามารถเคลื่อนที่และหมุนได้หลายทิศทาง
ในระบบส่งกำลัง เช่น กังหันลม ที่เพลาอาจต้องรับแรงขนาดใหญ่และเปลี่ยนแปลงอยู่ตลอด จึงต้องใช้ข้อต่อที่ยืดหยุ่น, ในงานหุ่นยนต์ ใช้เชื่อมต่อส่วนต่าง ๆ ของตัวหุ่นยนต์ เพื่อให้สามารถเคลื่อนที่และหมุนได้อย่างอิสระ, ในระบบเครื่องกลอื่น ๆ ที่ต้องการข้อต่อที่ยืดหยุ่น เช่น เครน อุปกรณ์ยก ระบบขับเคลื่อนทางทะเล และงานอื่น ๆ อีกมาก
ข้อดีของ Universal Joint
Universal Joint มีข้อดีหลายประการเมื่อเทียบกับข้อต่อชนิดอื่น ได้แก่ Flexibility สามารถรองรับการเปลี่ยนมุมของเพลาที่เชื่อมต่อ ทำให้เคลื่อนที่และหมุนได้หลายทิศทาง, Versatility สามารถถ่ายทอดแรงบิดและการหมุน ใช้งานได้หลากหลาย, Compactness มีขนาดเล็ก กะทัดรัด ติดตั้งในระบบต่าง ๆ ได้ง่าย, Durability ออกแบบให้แข็งแรง ทนทาน ใช้งานระยะยาวได้ดี, Cost-effectiveness มีราคาประหยัดกว่าข้อต่อหลายประเภท
ปัญหาที่พบบ่อย (และช่างควรรู้)
1. เพลาสั่น / เครื่องสั่น เกิดจากมุมเอียงมากเกินไป หรือไม่ได้ Balance
2. ลูกปืนเสียเร็ว หล่อลื่นไม่พอ หรือมีสิ่งสกปรกเข้าไป
3. U-Joint พังเร็ว ใช้งานเกิน Torque ที่ออกแบบไว้
เปรียบเทียบ U-Joint vs Coupling แบบอื่น
| ประเภท | ข้อดี | ข้อจำกัด |
|---|---|---|
| U-Joint | รองรับมุมเอียง | ความเร็วไม่คงที่ |
| Flexible Coupling | นุ่ม ลดแรงกระแทก | รับมุมได้น้อย |
| Gear Coupling | รับ Torque สูง | ต้องหล่อลื่นดี |
สรุปแบบช่าง
Universal Joint คืออุปกรณ์เล็ก ๆ ที่ “โคตรสำคัญ” ในระบบส่งกำลัง
เพราะมันทำให้เครื่องจักรที่ไม่อยู่ในแนวเดียวกัน ยังทำงานร่วมกันได้อย่างมีประสิทธิภาพ
✔ แก้ปัญหาเพลาเอียง
✔ ส่งกำลังได้ต่อเนื่อง
✔ ใช้ได้กับงานหนักระดับอุตสาหกรรม
