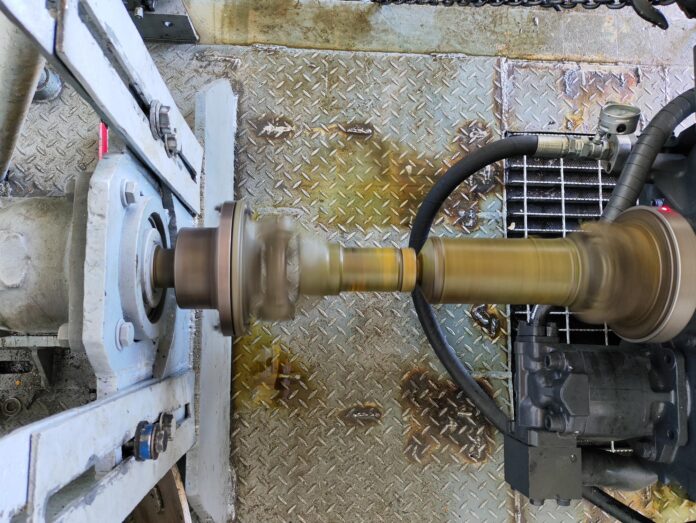

สวัสดีครับพี่ๆช่าง และทุกคน หลายคนมักเลือก Universal Joint Coupling โดยให้ความสำคัญกับ Torque หรือแรงบิดที่รองรับได้ แต่กลับมองข้ามอีกหนึ่งปัจจัยสำคัญ นั่นคือ Speed Limit หรือความเร็วรอบสูงสุดที่อุปกรณ์สามารถทำงานได้อย่างปลอดภัย เพราะแม้ Universal Joint จะรับแรงบิดได้เพียงพอ แต่หากใช้งานที่ความเร็วรอบสูงเกินกว่าที่ออกแบบไว้ ก็อาจทำให้เกิดการสั่นสะเทือน ความร้อนสะสม การสึกหรอของ Bearing และ Cross รวมถึงความเสียหายร้ายแรงต่อระบบส่งกำลังได้
Speed Limit จึงไม่ใช่เพียงตัวเลขในแคตตาล็อก แต่เป็นค่าที่สะท้อนข้อจำกัดด้านการออกแบบของ Universal Joint ซึ่งได้รับผลกระทบจากหลายปัจจัย เช่น มุมการทำงาน (Operating Angle) ความยาวของ Driveshaft การบาลานซ์เพลา และขนาดของ Universal Joint การเลือกใช้งานให้เหมาะสมจึงเป็นกุญแจสำคัญในการยืดอายุการใช้งาน ลดค่าใช้จ่ายในการบำรุงรักษา และเพิ่มความน่าเชื่อถือของเครื่องจักร บทความนี้จะพาคุณทำความเข้าใจว่า Speed Limit ของ Universal Joint Coupling คืออะไร มีปัจจัยใดบ้างที่ส่งผลต่อความเร็วรอบ และเหตุใดการควบคุมความเร็วในการทำงานจึงเป็นเรื่องสำคัญ เพื่อให้สามารถเลือกและใช้งาน Universal Joint ได้อย่างถูกต้องและมีประสิทธิภาพสูงสุด
Universal Joint Coupling คืออะไร?
Universal Joint Coupling หรือ ข้อต่ออ่อนส่งกำลัง เป็นอุปกรณ์เชิงกลที่ใช้สำหรับส่งกำลังและแรงบิด (Torque) ระหว่างเพลาสองต้นที่ไม่อยู่ในแนวเดียวกัน โดยสามารถรองรับการเยื้องศูนย์เชิงมุม (Angular Misalignment) ได้ ทำให้เครื่องจักรยังคงส่งกำลังได้อย่างมีประสิทธิภาพแม้เพลาทั้งสองจะทำมุมกัน หัวใจสำคัญของ Universal Joint คือชุด Cross (Spider) และ Yoke ซึ่งทำหน้าที่เชื่อมต่อเพลาทั้งสองด้าน พร้อมลูกปืน (Bearing) ที่ช่วยให้ข้อต่อหมุนได้อย่างราบรื่น ลดแรงเสียดทาน และรองรับการเคลื่อนที่ระหว่างเพลา
Universal Joint Coupling ถูกนำไปใช้อย่างแพร่หลายในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม เช่น โรงงานเหล็ก โรงงานกระดาษ โรงงานปูนซีเมนต์ เหมืองแร่ เครื่องจักรการเกษตร เครื่องจักรก่อสร้าง รวมถึงระบบ Driveshaft ในยานยนต์ เนื่องจากมีความแข็งแรง รองรับแรงบิดสูง และสามารถทำงานในสภาพแวดล้อมที่มีแรงกระแทกหรือโหลดเปลี่ยนแปลงตลอดเวลาได้
อย่างไรก็ตาม แม้ Universal Joint จะสามารถชดเชยการเยื้องศูนย์ของเพลาได้ แต่การใช้งานที่มุมเอียงมากเกินไป ความเร็วรอบสูง หรือการหล่อลื่นที่ไม่เพียงพอ อาจทำให้เกิดการสั่นสะเทือน ความร้อนสะสม และการสึกหรอของชิ้นส่วนภายใน ส่งผลให้อายุการใช้งานลดลง ดังนั้น การเลือกขนาดที่เหมาะสม ควบคุมมุมการทำงาน และบำรุงรักษาตามคำแนะนำของผู้ผลิต จึงเป็นปัจจัยสำคัญที่ช่วยให้ Universal Joint Coupling มีประสิทธิภาพและอายุการใช้งานยาวนาน
ทำไม Universal Joint จึงมีข้อจำกัดด้านความเร็ว?
แม้ Universal Joint Coupling จะได้รับการออกแบบให้สามารถส่งกำลังและแรงบิดระหว่างเพลาที่ทำมุมกันได้อย่างมีประสิทธิภาพ แต่การทำงานที่ ความเร็วรอบสูง (High Speed) และ มุมเอียง (Operating Angle) จะทำให้เกิดแรงทางกลและการเปลี่ยนแปลงของความเร็วเชิงมุม ซึ่งเป็นสาเหตุสำคัญที่จำกัดความเร็วรอบสูงสุด (Speed Limit) ของ Universal Joint หากใช้งานเกินค่าที่ผู้ผลิตกำหนด อาจส่งผลให้เกิดการสั่นสะเทือน ความร้อนสะสม และการสึกหรอของชิ้นส่วนภายในอย่างรวดเร็ว
1. ความเร็วปลายเพลาไม่คงที่ (Non-Constant Velocity)
Universal Joint แบบเดี่ยว (Single Universal Joint) มีลักษณะการทำงานที่ทำให้ เพลาต้นทาง (Driving Shaft) และ เพลาปลายทาง (Driven Shaft) มีความเร็วเชิงมุมไม่เท่ากัน เมื่อเพลาทั้งสองทำมุมเอียงต่อกัน แม้เพลาต้นทางจะหมุนด้วยความเร็วคงที่ แต่เพลาปลายทางจะเกิดการ เร่งและชะลอสลับกันในทุกหนึ่งรอบการหมุน ส่งผลให้เกิดการเปลี่ยนแปลงของความเร็วเป็นคาบ (Cyclic Speed Fluctuation) ยิ่ง Operating Angle มีค่ามาก ความผันผวนของความเร็วก็ยิ่งเพิ่มขึ้น ซึ่งนำไปสู่แรงสั่นสะเทือนที่สูงขึ้น และทำให้ Bearing รวมถึงชิ้นส่วนภายใน Universal Joint ต้องรับภาระโหลดแบบสลับ (Alternating Load) มากกว่าปกติ ส่งผลให้อายุการใช้งานลดลง
2. แรงหนีศูนย์กลาง (Centrifugal Force)
เมื่อ Universal Joint ทำงานที่ความเร็วรอบสูง ชิ้นส่วนที่หมุน เช่น Cross, Bearing และ Yoke จะได้รับแรงหนีศูนย์กลางเพิ่มขึ้นอย่างต่อเนื่อง โดยแรงดังกล่าวจะเพิ่มขึ้นอย่างรวดเร็วตามความเร็วรอบ แรงหนีศูนย์กลางที่สูงขึ้นส่งผลให้
- Bearing มีอุณหภูมิสูงขึ้น
- จาระบีเสื่อมสภาพเร็วกว่าปกติ
- ลูกปืนเกิดการสึกหรอเร็ว
- ความสามารถในการรับโหลดลดลง
- อายุการใช้งานของ Universal Joint สั้นลง
3. การสั่นสะเทือนของระบบ (Vibration)
การทำงานที่ ความเร็วรอบสูง ร่วมกับ Operating Angle ที่มากเกินไป จะเพิ่มโอกาสเกิดการสั่นสะเทือนของระบบส่งกำลัง ซึ่งอาจเกิดจากหลายสาเหตุ เช่น
- Dynamic Imbalance – การเสียสมดุลของเพลาหรือชิ้นส่วนที่หมุน
- Resonance – ความถี่การหมุนตรงกับความถี่ธรรมชาติของระบบ ทำให้การสั่นสะเทือนทวีความรุนแรง
- Shaft Whirling – การแกว่งตัวของเพลาเมื่อความเร็วรอบเข้าใกล้ความเร็ววิกฤต (Critical Speed)
ผลกระทบที่เกิดขึ้น ได้แก่ เครื่องจักรเกิดการสั่นผิดปกติ มีเสียงดังขณะทำงาน ซีล (Seal) เสื่อมสภาพหรือรั่ว Bearing รับแรงเกินและเสียหายก่อนเวลา และอายุการใช้งานของ Driveshaft และ Universal Joint ลดลงอย่างมาก
Speed Limit ขึ้นอยู่กับอะไรบ้าง?
- ความยาวเพลา ความยาวของเพลาเป็นปัจจัยสำคัญที่มีผลต่อความเสถียรในการหมุน เพลาที่ยาวมากจะมีโอกาสเกิดการโก่งตัว (Deflection) และการสั่นสะเทือนได้ง่ายกว่าเพลาสั้น เมื่อหมุนด้วยความเร็วสูง แรงสั่นสะเทือนจะสะสมมากขึ้น ทำให้เข้าใกล้ภาวะวิกฤต (Critical Speed) ได้เร็วขึ้น ส่งผลให้ความเร็วรอบที่ปลอดภัยลดลง
- ขนาดเพลา (เส้นผ่านศูนย์กลาง) ขนาดของเพลามีผลโดยตรงต่อความแข็งแรงเชิงโครงสร้าง เพลาที่มีเส้นผ่านศูนย์กลางเล็กจะมีความแข็งน้อยกว่า ทำให้ทนต่อแรงเหวี่ยงและแรงดัดงอได้น้อย ในทางกลับกัน เพลาขนาดใหญ่จะมีความแข็งแรงสูงกว่า สามารถรองรับความเร็วรอบได้ดีกว่าและมีเสถียรภาพมากขึ้น
- การบาลานซ์ (Balance Quality) ความสมดุลของเพลาเป็นปัจจัยสำคัญอย่างมากต่อการทำงานที่ความเร็วสูง หากมีการกระจายน้ำหนักไม่สมดุล แม้เพียงเล็กน้อย จะทำให้เกิดแรงสั่นสะเทือนสะสมเมื่อรอบหมุนเพิ่มขึ้น การบาลานซ์ที่ดีจะช่วยลดการสั่น ลดการสึกหรอของชิ้นส่วน และเพิ่มความสามารถในการทำงานที่รอบสูงได้อย่างปลอดภัย
- ประเภทข้อต่อ (Universal Joint / CV Joint) ชนิดของข้อต่อที่ใช้ในระบบส่งกำลังมีผลโดยตรงต่อข้อจำกัดด้านความเร็วรอบ Universal Joint แต่ละแบบมีข้อจำกัดด้านมุมการทำงานและความเร็วแตกต่างกัน ข้อต่อที่มีความแม่นยำสูงและออกแบบมาสำหรับรอบสูง จะสามารถรองรับ Speed Limit ได้มากกว่าและมีความเสถียรในการหมุนดีกว่า
- วัสดุที่ใช้ผลิต วัสดุของเพลาและชิ้นส่วนประกอบมีผลต่อความแข็งแรงและความทนทานต่อแรงหมุน วัสดุที่มีความแข็งแรงสูงและผ่านกระบวนการ Heat Treatment อย่างเหมาะสม จะสามารถรองรับแรงเหวี่ยงและแรงบิดได้ดี ในขณะที่วัสดุคุณภาพต่ำจะจำกัดความเร็วรอบที่ปลอดภัยและเสี่ยงต่อการเสียรูปหรือแตกหัก
- คุณภาพการติดตั้งและ Alignment การติดตั้งที่ถูกต้องและการจัดแนวศูนย์ (Alignment) เป็นปัจจัยที่มักถูกมองข้าม หากติดตั้งไม่ตรงแนว จะทำให้เกิดแรงสั่นสะเทือนเพิ่มเติมในขณะหมุน ซึ่งจะลดค่า Speed Limit ที่ใช้งานได้จริง และเพิ่มความเสี่ยงต่อการสึกหรอของระบบทั้งหมด
Operating Angle ส่งผลต่อ Speed Limit
| Operating Angle | ความเร็วที่แนะนำ |
|---|---|
| 0–2° | ใช้รอบสูงได้ |
| 3–5° | ควรลดความเร็ว |
| 5–7° | จำกัดรอบมากขึ้น |
| >7° | ไม่เหมาะกับความเร็วสูง |
หากใช้เกิน Speed Limit จะเกิดอะไรขึ้น?
การใช้งาน Universal Joint Coupling ที่ความเร็วรอบสูงเกินกว่าค่าที่ผู้ผลิตกำหนด (Speed Limit) จะทำให้แรงทางกลและแรงเฉื่อยภายในระบบเพิ่มขึ้นอย่างรวดเร็ว ส่งผลให้เกิดการสั่นสะเทือน ความร้อนสะสม และการสึกหรอของชิ้นส่วนสำคัญ ซึ่งไม่เพียงลดประสิทธิภาพของระบบส่งกำลัง แต่ยังเพิ่มความเสี่ยงต่อการหยุดเดินเครื่องโดยไม่คาดคิด (Unplanned Downtime) อาการที่พบได้บ่อยเมื่อใช้งานเกิน Speed Limit ได้แก่
- เครื่องจักรสั่นผิดปกติ (Excessive Vibration) จากความเร็วเชิงมุมที่ไม่สม่ำเสมอและการเสียสมดุลของระบบ
- เกิดเสียงดังจาก Universal Joint เนื่องจาก Bearing และ Cross รับแรงกระแทกมากกว่าปกติ
- Bearing มีอุณหภูมิสูง เพราะเกิดแรงเสียดทานและแรงหนีศูนย์กลางเพิ่มขึ้น
- จาระบีรั่วหรือเสื่อมสภาพเร็ว ทำให้ประสิทธิภาพการหล่อลื่นลดลง
- Cross (Spider) แตกร้าวหรือหัก จากการรับโหลดแบบสลับอย่างต่อเนื่อง
- Yoke เกิดรอยร้าวหรือเสียรูป เมื่อเกิดความเค้นสะสมเป็นเวลานาน
- Driveshaft คดงอหรือเสียสมดุล ส่งผลให้การสั่นสะเทือนรุนแรงขึ้น
- อายุการใช้งานของ Universal Joint ลดลงหลายเท่า และเพิ่มค่าใช้จ่ายในการซ่อมบำรุง
วิธีเพิ่ม Speed Limit ของ Universal Joint Coupling
1. ลด Operating Angle ให้ต่ำที่สุด ยิ่งมุมการทำงานน้อย ความผันผวนของความเร็วเชิงมุมและแรงสั่นสะเทือนก็ยิ่งลดลง ทำให้ Universal Joint สามารถทำงานที่ความเร็วรอบสูงได้อย่างมีเสถียรภาพ
2. ลดความยาวของ Driveshaft เพลาที่ยาวมีโอกาสเกิดการโก่งตัว (Shaft Whirling) และเข้าใกล้ความเร็ววิกฤต (Critical Speed) ได้ง่าย การลดความยาวของเพลาจะช่วยเพิ่มความแข็งแรงและลดการสั่นสะเทือน
3. เพิ่มเส้นผ่านศูนย์กลางเพลา การใช้ Driveshaft ที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นจะช่วยเพิ่มความแข็งแกร่ง (Stiffness) ของเพลา ลดการโก่งตัว และรองรับความเร็วรอบได้สูงขึ้น
4. ทำ Dynamic Balancing การบาลานซ์เพลาและชุด Universal Joint อย่างถูกต้อง จะช่วยลดแรงเหวี่ยงจากการเสียสมดุล (Dynamic Imbalance) ทำให้ระบบหมุนได้เรียบ ลดการสั่นสะเทือน และยืดอายุการใช้งานของ Bearing
5. เลือก Universal Joint ขนาดใหญ่ขึ้น Universal Joint ที่มีขนาดใหญ่กว่าจะมีความสามารถในการรับแรงบิดและแรงกระทำจากความเร็วรอบสูงได้ดีกว่า รวมทั้งมี Bearing ที่รองรับโหลดได้มากขึ้น
6. ใช้ Double Cardan Joint สำหรับงานที่มีมุมเอียงมาก ในงานที่หลีกเลี่ยงมุมเอียงไม่ได้ การใช้ Double Cardan Joint จะช่วยชดเชยความไม่สม่ำเสมอของความเร็วเชิงมุม ลดการสั่นสะเทือน และเพิ่มความสามารถในการทำงานที่ความเร็วรอบสูง
7. ตรวจสอบการหล่อลื่นอย่างสม่ำเสมอ การหล่อลื่นที่เหมาะสมช่วยลดแรงเสียดทาน ระบายความร้อน และป้องกันการสึกหรอของ Bearing และ Cross ซึ่งเป็นปัจจัยสำคัญในการรักษาประสิทธิภาพการทำงานของ Universal Joint
สรุป
Speed Limit ของ Universal Joint Coupling ไม่ได้ขึ้นอยู่กับ ความเร็วรอบ (RPM) เพียงอย่างเดียว แต่เป็นผลจากหลายปัจจัยร่วมกัน ได้แก่ Operating Angle, ความยาวเพลา, ขนาดเพลา, การบาลานซ์ และแรงบิด (Torque) การควบคุมความเร็วให้อยู่ในช่วงที่เหมาะสมจะช่วยลดการสั่นสะเทือน ลดการสึกหรอของ Bearing และ Cross พร้อมยืดอายุการใช้งานของระบบส่งกำลังได้อย่างมีประสิทธิภาพ.
