หลังจากประกอบต้นเทียน (Wax Tree) เรียบร้อยแล้ว ขั้นตอนสำคัญถัดไปคือ การสร้างแม่พิมพ์ (Mold Making) กันนะครับเพื่อนๆ ซึ่งเป็นกระบวนการหุ้มต้นเทียนด้วยวัสดุ Investment เพื่อสร้างแม่พิมพ์ที่สามารถทนต่ออุณหภูมิสูงและรองรับการหล่อโลหะได้อย่างแม่นยำเลยทีเดียว ซึ่งกระบวนการนี้มีความสำคัญมากๆเลยนะครับ เพราะว่าคุณภาพของแม่พิมพ์มีผลโดยตรงต่อความละเอียดของผิวชิ้นงาน ความสมบูรณ์ของการหล่อ และอัตราของเสียในการผลิต
ดังนั้นการควบคุมกระบวนการ Investment Mixing จึงเป็นหนึ่งในหัวใจสำคัญของการผลิตเครื่องประดับระดับอุตสาหกรรมนะครับ ก่อนจะเริ่มทางนายช่างมาแชร์ขอมาเกริ่นเรื่อง แม่พิมพ์ mold, และ Invesment mixing คืออะไรกันก่อนเลยครับผม
ตารางเนื้อหา: วิศวกรรมการผลิตเครื่องประดับคุณภาพสูง
1. ไขเบื้องหลังโรงงานเครื่องประดับ 8 กระบวนการผลิต jewelry แบบวิศวกรรมที่แม่นยำระดับไมครอน
2. Create Wax คืออะไร? เจาะลึกเทคโนโลยี 3D Printed Wax และ Castable Resin สำหรับงานหล่อความแม่นยำสูง
3. Investment Mixing คืออะไร? การเตรียม Mold แม่พิมพ์สำหรับหล่อโลหะทำเครื่องประดับคุณภาพสูง
Mold คืออะไร?
แม่พิมพ์ หรือ Mold คือโพรงที่ใช้กำหนดรูปร่างของโลหะหลอม โดยในกระบวนการ Lost Wax Casting แม่พิมพ์จะถูกสร้างขึ้นจากวัสดุ Investment ที่หุ้มต้นเทียนไว้ทั้งหมด เมื่อผ่านขั้นตอน Burnout แว็กซ์จะหลอมละลายออก เหลือเป็นโพรงภายในแม่พิมพ์ที่มีรูปร่างเหมือนชิ้นงานทุกประการ พร้อมสำหรับการหล่อโลหะนั่นเองครับ
Investment mixing คืออะไร?

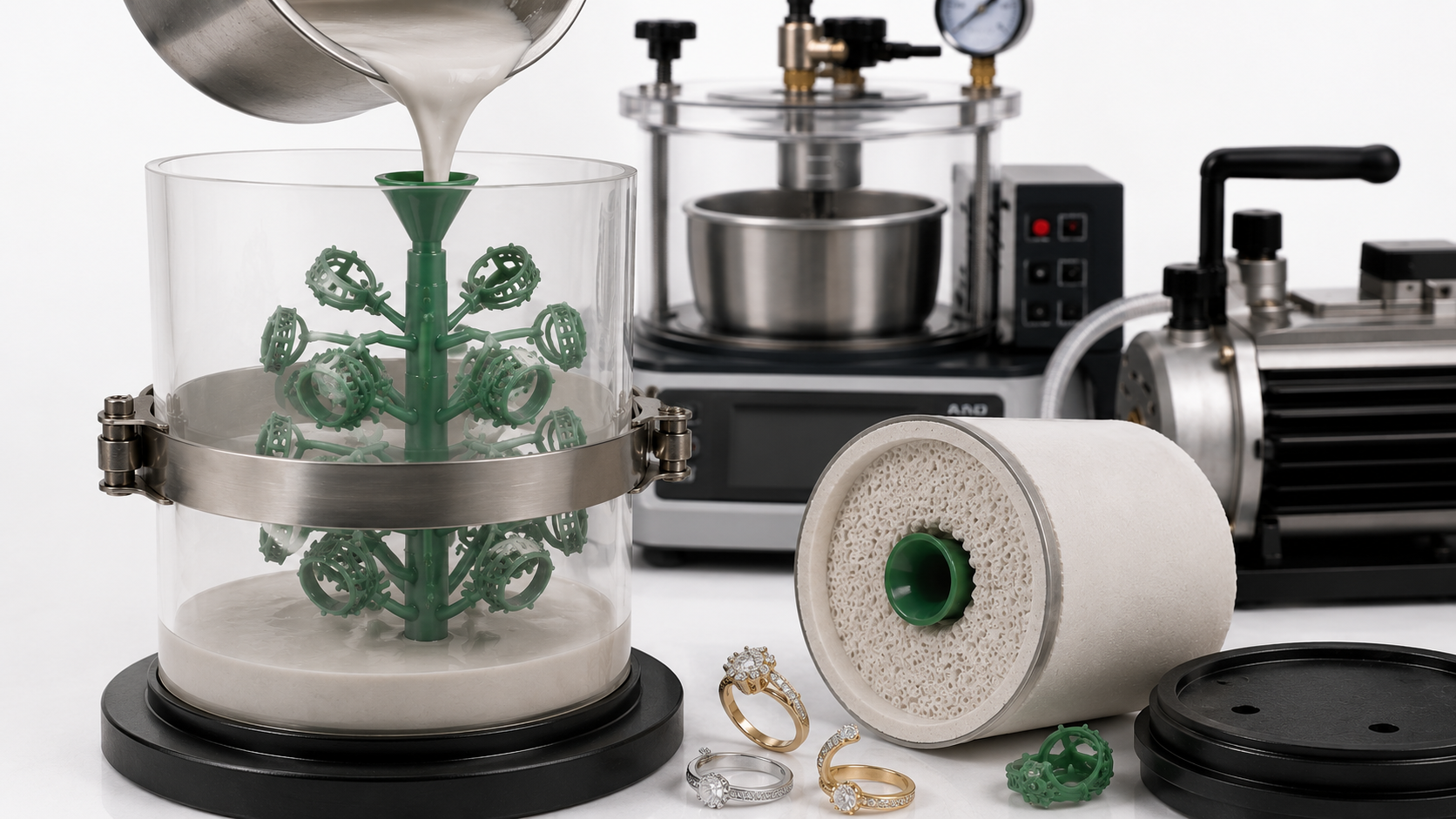

Investment Mixing คือกระบวนการเตรียมวัสดุสำหรับสร้างแม่พิมพ์ (Investment Mold) โดยการนำ Investment Powder ซึ่งเป็นผงวัสดุทนความร้อน ผสมกับน้ำในอัตราส่วนที่เหมาะสม จนได้สารละลายที่มีความหนืดและความสม่ำเสมอตามที่กำหนด ก่อนนำไปเทหุ้ม Wax Tree เพื่อสร้างแม่พิมพ์สำหรับกระบวนการ Lost Wax Casting
เมื่อส่วนผสมแข็งตัว จะเกิดเป็นแม่พิมพ์เซรามิก (Ceramic Investment Mold) ที่สามารถถ่ายทอดรายละเอียดของชิ้นงานได้อย่างแม่นยำ และทนต่ออุณหภูมิสูงในขั้นตอน Burnout และการหล่อโลหะ Investment คือวัสดุสำหรับสร้างแม่พิมพ์ ซึ่งโดยทั่วไปประกอบด้วย
- ยิปซัม (Gypsum Binder)
- ซิลิกา (Silica)
- สารทนไฟ (Refractory Materials)
- สารเติมแต่ง (Additives)
เมื่อผสมกับน้ำในอัตราส่วนที่เหมาะสม จะเกิดสารละลายที่สามารถไหลเข้าไปหุ้มต้นเทียนได้ทุกซอกทุกมุม ก่อนแข็งตัวเป็นแม่พิมพ์เซรามิกที่มีความแข็งแรงและทนความร้อนสูง
ขั้นตอนการสร้างแม่พิมพ์ด้วย Investment Mixing

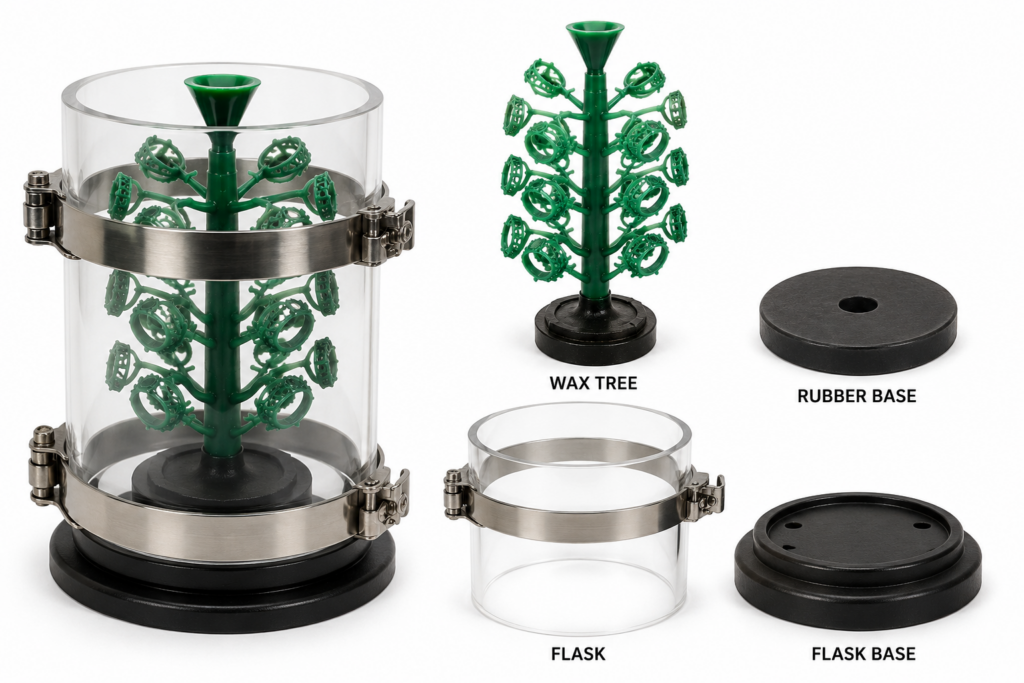

1. ติดตั้ง Wax Tree ลงใน Flask
หลังจากประกอบต้นเทียน (Wax Tree) เสร็จเรียบร้อย จะนำมายึดติดกับ ฐานยาง (Rubber Base) เพื่อกำหนดตำแหน่งของก้านหลัก (Central Sprue) และป้องกันการเคลื่อนตัวระหว่างการเท Investment จากนั้นจึงสวม กระบอกหล่อ (Flask) ครอบต้นเทียน เพื่อเตรียมสร้างแม่พิมพ์
ในขั้นตอนนี้ต้องตรวจสอบให้ต้นเทียนอยู่กึ่งกลางกระบอกหล่อและมีระยะห่างจากผนัง Flask อย่างเหมาะสม เพื่อให้ความหนาของแม่พิมพ์สม่ำเสมอ หากชิ้นงานอยู่ใกล้ผนังมากเกินไป อาจทำให้แม่พิมพ์แตกร้าวระหว่างการเผา (Burnout) หรือการหล่อโลหะได้
Engineering Insight: ความหนาของ Investment รอบชิ้นงานมีผลต่อความแข็งแรงของแม่พิมพ์และการกระจายความร้อน หากบางเกินไป แม่พิมพ์อาจแตกร้าวเมื่อได้รับความร้อนสูง

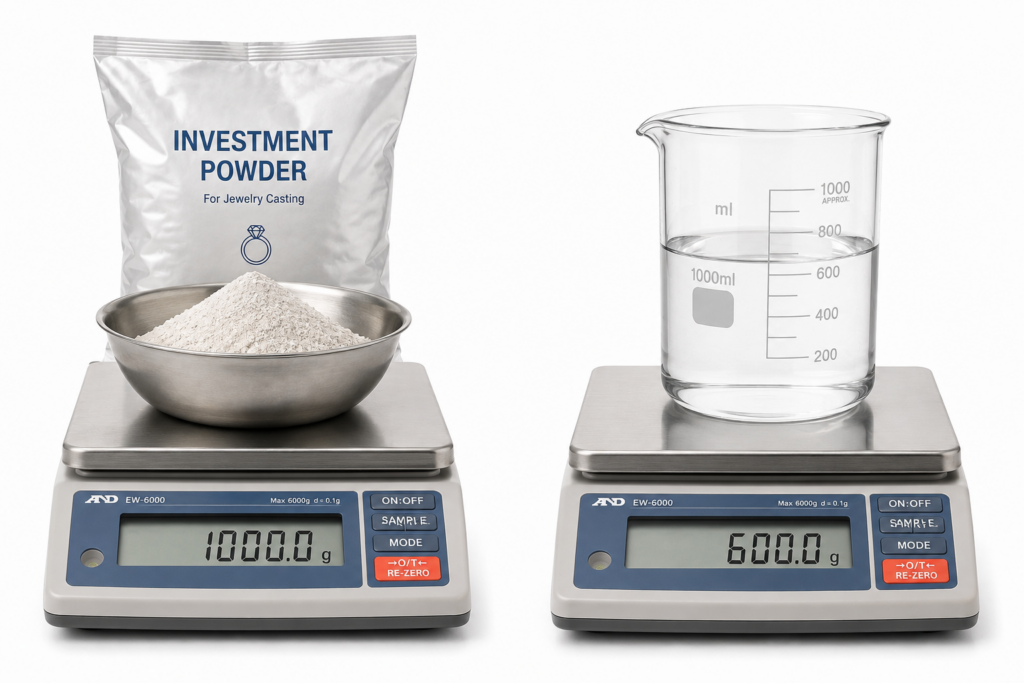

2. ชั่ง Investment Powder และน้ำ
นำ Investment Powder และน้ำสะอาดมาชั่งตามอัตราส่วนที่ผู้ผลิตกำหนด (Water/Powder Ratio) โดยใช้อุปกรณ์ชั่งที่มีความแม่นยำ เนื่องจากอัตราส่วนดังกล่าวมีผลโดยตรงต่อความหนืด ความแข็งแรง และการขยายตัวของแม่พิมพ์
หากใช้น้ำมากเกินไป ส่วนผสมจะเหลว ทำให้แม่พิมพ์มีความแข็งแรงลดลง ขณะที่การใช้น้ำน้อยเกินไปจะทำให้ส่วนผสมมีความหนืดสูง ไหลเข้าไปหุ้มรายละเอียดของต้นเทียนได้ไม่สมบูรณ์
Engineering Insight: การควบคุม Water/Powder Ratio เป็นหนึ่งในปัจจัยสำคัญที่ช่วยลดการแตกร้าวของแม่พิมพ์และรักษาความแม่นยำของขนาดชิ้นงานหลังการหล่อ

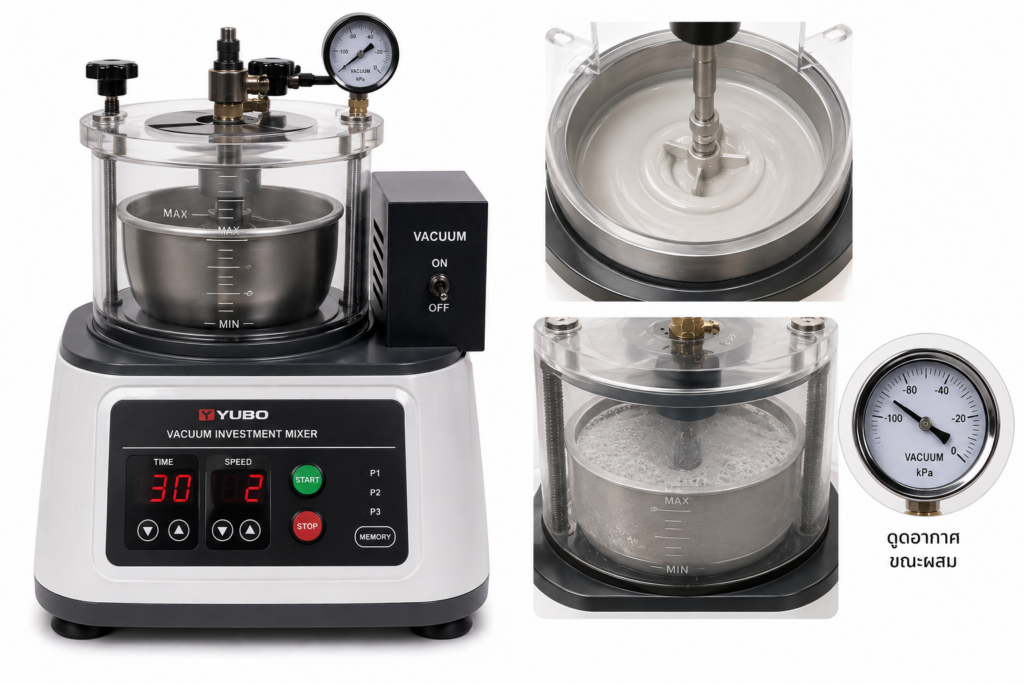

3. ผสมด้วย Vacuum Investment Mixer
เมื่อเตรียมวัสดุเรียบร้อยแล้ว จะนำ Investment Powder และน้ำเข้าสู่ Vacuum Investment Mixer เพื่อผสมให้เป็นเนื้อเดียวกัน พร้อมดูดอากาศออกจากส่วนผสมด้วยระบบสุญญากาศ
การใช้ระบบ Vacuum ช่วยลดฟองอากาศที่เกิดระหว่างการผสม ซึ่งหากปล่อยให้มีอากาศตกค้าง จะทำให้เกิดรูพรุนบนผิวแม่พิมพ์ และส่งผลต่อคุณภาพของชิ้นงานหลังการหล่อ
เครื่องผสมรุ่นใหม่สามารถตั้งค่าความเร็วรอบ ระยะเวลาการผสม และระดับสุญญากาศได้อย่างแม่นยำ ทำให้ทุก Batch มีคุณภาพสม่ำเสมอ
Engineering Insight: ฟองอากาศเพียงเล็กน้อยที่ติดอยู่บนผิว Wax Pattern สามารถกลายเป็นตำหนิบนผิวเครื่องประดับได้โดยตรง จึงจำเป็นต้องกำจัดอากาศให้มากที่สุดตั้งแต่ขั้นตอนการผสม

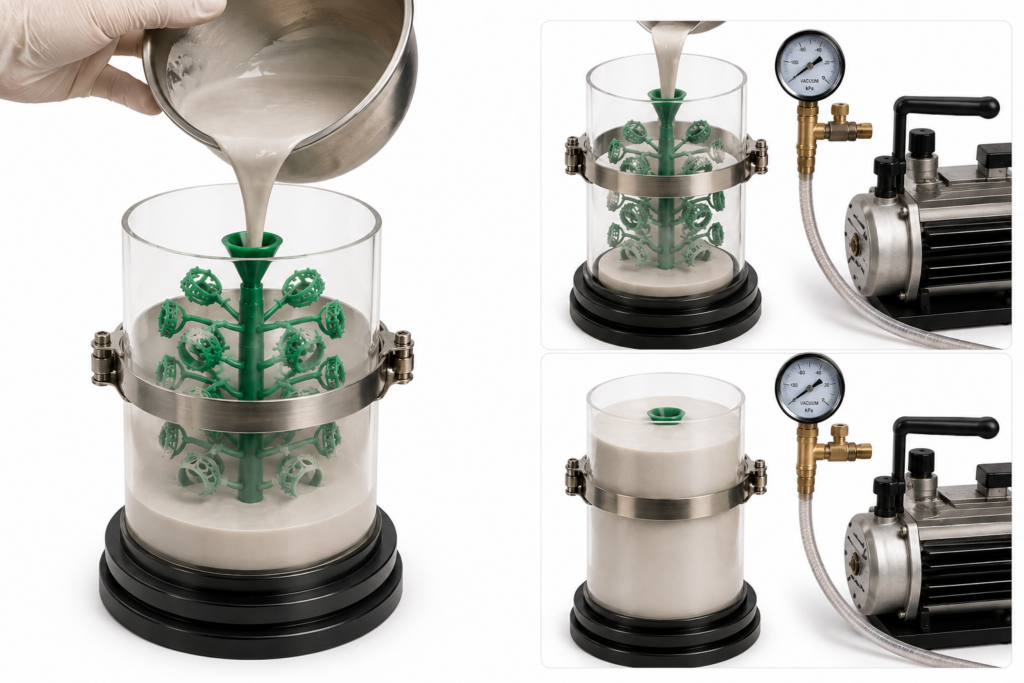

4. เท Investment ลงใน Flask
หลังจากผสมเสร็จ จะเท Investment ลงใน Flask อย่างช้า ๆ และต่อเนื่อง โดยให้ส่วนผสมไหลจากด้านข้างของกระบอกหล่อ เพื่อลดการกระแทกกับ Wax Tree และลดการกักเก็บอากาศ
ในหลายโรงงาน จะนำ Flask เข้าสู่ Vacuum Chamber อีกครั้งหลังการเท เพื่อดูดฟองอากาศที่อาจเกิดขึ้นระหว่างการเติม Investment ให้ลอยขึ้นสู่ผิวและแตกตัว ก่อนที่วัสดุจะเริ่มแข็งตัว
บางกระบวนการอาจใช้ โต๊ะสั่น (Vibration Table) เพื่อช่วยให้ Investment ไหลเข้าไปเติมเต็มรายละเอียดเล็ก ๆ ของชิ้นงานและลดการเกิดโพรงอากาศ
Engineering Insight: การเทที่ถูกวิธีและการกำจัดฟองอากาศหลังการเท ช่วยให้ Investment หุ้มชิ้นงานได้ครบทุกพื้นผิว ส่งผลให้แม่พิมพ์สามารถถ่ายทอดรายละเอียดของลวดลายได้อย่างคมชัด

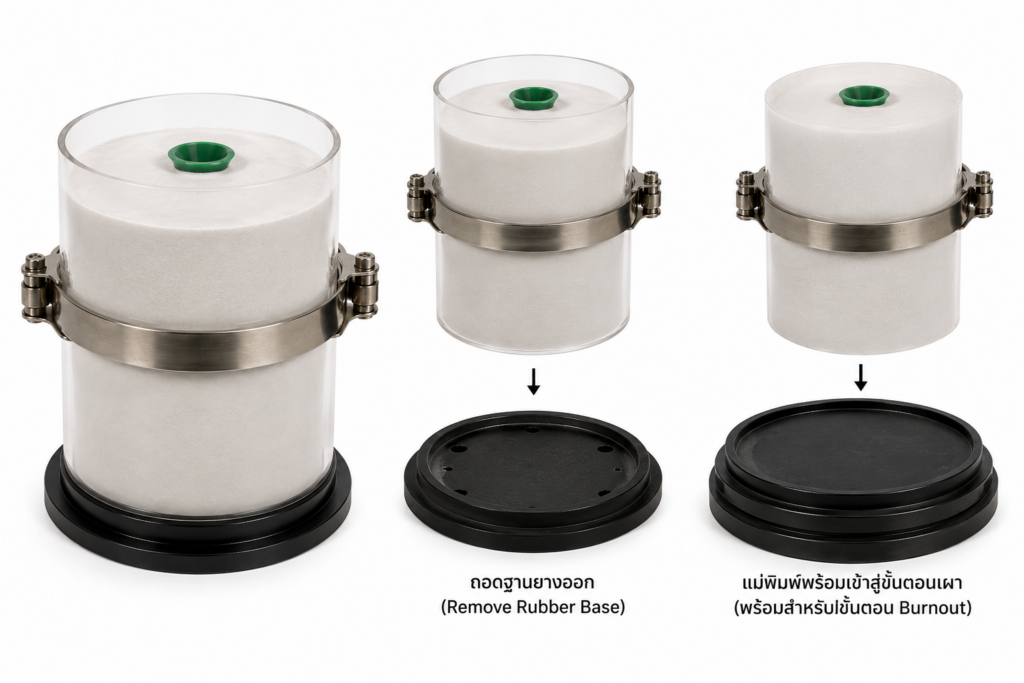

5. รอให้แม่พิมพ์แข็งตัว (Setting)
หลังจากเท Investment เสร็จ จะปล่อยให้ส่วนผสมเกิดปฏิกิริยาการแข็งตัว (Setting) ตามเวลาที่ผู้ผลิตกำหนด โดยไม่ควรเคลื่อนย้ายหรือกระแทก Flask ในช่วงนี้ เพราะอาจทำให้โครงสร้างของแม่พิมพ์เสียรูปหรือเกิดรอยร้าวภายใน
เมื่อแม่พิมพ์แข็งตัวสมบูรณ์แล้ว จะถอดฐานยางออก และเตรียมเข้าสู่ขั้นตอน Burnout เพื่อเผาแว็กซ์ออกจากแม่พิมพ์
Engineering Insight: แม้แม่พิมพ์จะแข็งตัวแล้ว แต่ภายในยังคงมีความชื้นสะสมอยู่ การควบคุมเวลาและอุณหภูมิในขั้นตอน Burnout จึงมีความสำคัญ เพื่อป้องกันการแตกร้าวจากการขยายตัวของไอน้ำภายในแม่พิมพ์
ทำไมจึงต้องใช้ระบบ Vacuum?
ฟองอากาศเป็นสาเหตุสำคัญของตำหนิในงานหล่อ หากอากาศติดอยู่ภายในแม่พิมพ์ เมื่อได้รับความร้อนสูง อากาศจะขยายตัวและก่อให้เกิดข้อบกพร่อง เช่น
- Pin Hole
- Blow Hole
- Surface Defect
- ผิวชิ้นงานไม่เรียบ
- รายละเอียดของลายหายไปบางส่วน
การใช้ระบบ Vacuum ช่วยกำจัดอากาศออกจากเนื้อวัสดุ ทำให้แม่พิมพ์มีโครงสร้างที่แน่นและสม่ำเสมอมากขึ้น
ปัญหาที่พบได้บ่อยใน Investment Mixing
| ปัญหา | สาเหตุที่เป็นไปได้ |
|---|---|
| แม่พิมพ์แตกร้าว | อัตราส่วนน้ำไม่เหมาะสม หรือเซตตัวเร็วเกินไป |
| มีรูพรุนในชิ้นงาน | การไล่อากาศไม่สมบูรณ์ |
| ผิวงานหยาบ | ผสมไม่ทั่วถึง หรือมีฟองอากาศ |
| รายละเอียดไม่ครบ | ความหนืดของส่วนผสมสูงเกินไป |
| แม่พิมพ์เปราะ | ผสมผิดสัดส่วน หรือคุณภาพ Investment Powder เสื่อม |
การเลือกเครื่อง Investment Mixer
โรงงานอุตสาหกรรมมักเลือกเครื่องที่สามารถควบคุมกระบวนการได้อย่างแม่นยำ เช่น
- ควบคุมรอบการผสมอัตโนมัติ
- ตั้งเวลาการผสมได้
- ระบบ Vacuum ที่มีเสถียรภาพ
- ทำความสะอาดง่าย
- รองรับการผลิตหลายขนาด
การใช้เครื่องจักรที่สามารถควบคุมทุก Batch ให้มีคุณภาพใกล้เคียงกัน จะช่วยลดความแปรปรวนของกระบวนการผลิต และเพิ่มความเชื่อมั่นในคุณภาพของผลิตภัณฑ์
บทสรุป
Investment Mixing เป็นมากกว่าการผสมวัสดุสำหรับทำแม่พิมพ์ แต่เป็นกระบวนการทางวิศวกรรมที่ส่งผลโดยตรงต่อคุณภาพของการหล่อโลหะทั้งระบบ ตั้งแต่ความแข็งแรงของแม่พิมพ์ ความละเอียดของชิ้นงาน ไปจนถึงอัตราของเสียในการผลิต
โรงงานที่สามารถควบคุมอัตราส่วนการผสม การไล่อากาศ และเงื่อนไขของกระบวนการได้อย่างเหมาะสม จะสามารถผลิตเครื่องประดับที่มีคุณภาพสม่ำเสมอ ลดต้นทุนการผลิต และเพิ่มประสิทธิภาพของกระบวนการได้อย่างยั่งยืน
ในบทความถัดไป เราจะพาไปทำความเข้าใจขั้นตอน Burnout หรือการเผาแม่พิมพ์เพื่อกำจัดแว็กซ์ ซึ่งเป็นอีกหนึ่งกระบวนการสำคัญก่อนการหล่อโลหะจริง
