สวัสดีครับพี่ๆช่าง และทุกคน การเลือก Driveshaft ที่เหมาะสมกับเครื่องจักรเป็นสิ่งสำคัญอย่างยิ่งในงานระบบส่งกำลังอุตสาหกรรม เพราะ Driveshaft เป็นชิ้นส่วนที่ต้องรับแรงบิด (Torque) ความเร็วรอบ (RPM) และแรงสั่นสะเทือนตลอดการทำงาน หากเลือกไม่เหมาะสมอาจทำให้เกิดการสึกหรอเร็ว เครื่องจักรหยุดทำงาน หรือเกิดความเสียหายต่อระบบโดยรวมได้ ตัวอย่างเช่น ในเครื่องจักรที่มีโหลดหนักอย่าง Rolling Mill
หากเลือก Driveshaft ที่รับ Torque ไม่เพียงพอ อาจทำให้เพลาเกิดการบิดงอหรือ Universal Joint เสียหายก่อนเวลาอันควร ส่งผลให้ต้องหยุดซ่อมฉุกเฉิน ดังนั้น การเตรียมข้อมูลและเลือก Driveshaft ให้ตรงกับสภาพการใช้งานจริง จึงเป็นหัวใจสำคัญที่ช่วยเพิ่มความเสถียรและยืดอายุการใช้งานของเครื่องจักรได้อย่างมีประสิทธิภาพ
Driveshaft คืออะไร
Driveshaft (เพลาขับ / เพลาส่งกำลัง) คือชิ้นส่วนสำคัญในระบบส่งกำลังของเครื่องจักรหรือยานยนต์ ทำหน้าที่หลักในการถ่ายทอดแรงบิด (Torque) จากแหล่งกำลัง เช่น มอเตอร์หรือเกียร์บ็อกซ์ ไปยังอุปกรณ์ปลายทาง เพื่อให้ระบบสามารถหมุนและทำงานได้อย่างต่อเนื่องและมีประสิทธิภาพ โดยมักถูกใช้งานในระบบที่มีระยะห่างระหว่างต้นกำลังและเครื่องจักร เช่น มอเตอร์กับเครื่องจักร หรือเกียร์บ็อกซ์กับอุปกรณ์ต่าง ๆ ในสายการผลิตอุตสาหกรรม
หน้าที่หลักของ Driveshaft
1. ส่งผ่านแรงบิด (Torque Transmission)
หน้าที่สำคัญที่สุดของ Driveshaft คือการส่งผ่านแรงบิดจากต้นกำลังไปยังเครื่องจักรปลายทาง เพื่อให้เกิดการหมุนและการทำงานของระบบอย่างต่อเนื่อง โดยต้องสามารถรองรับแรงบิดได้ตามที่ระบบกำหนด เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นระหว่างการทำงาน
2. รองรับการหมุนรอบสูง (RPM)
Driveshaft ต้องสามารถทำงานได้ภายใต้ความเร็วรอบสูง โดยยังคงความสมดุลและเสถียรของระบบ การออกแบบที่เหมาะสมจะช่วยลดการสั่นสะเทือนและเพิ่มความปลอดภัยในการใช้งาน โดยเฉพาะในเครื่องจักรอุตสาหกรรมที่ต้องทำงานต่อเนื่องเป็นเวลานาน
3. ชดเชยการเยื้องศูนย์ของเพลา (Misalignment)
ในสภาพการติดตั้งจริง เพลาของเครื่องจักรมักไม่ได้อยู่ในแนวตรง 100% Driveshaft จึงถูกออกแบบให้สามารถรองรับการเยื้องศูนย์ทั้งแนวตั้งและแนวนอนผ่านข้อต่อ Universal Joint เพื่อให้ระบบยังสามารถส่งกำลังได้อย่างราบรื่นแม้มีการเอียงของเพลา
4. ลดแรงสั่นสะเทือนในระบบส่งกำลัง
Driveshaft ยังมีบทบาทในการช่วยลดแรงสั่นสะเทือนที่เกิดขึ้นจากการส่งกำลังและการทำงานของเครื่องจักร หากเลือกใช้งานอย่างเหมาะสมจะช่วยให้ระบบมีความนิ่งมากขึ้น ลดการสึกหรอของชิ้นส่วน และช่วยยืดอายุการใช้งานของเครื่องจักรโดยรวม

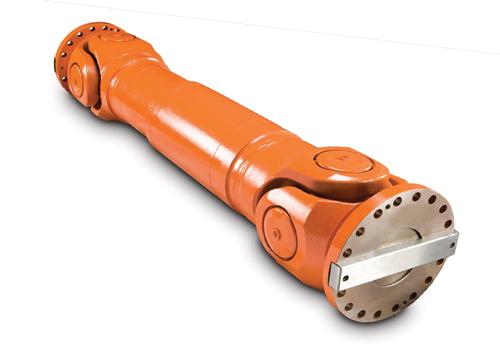

ประเภทของ Driveshaft (Types of Driveshaft)
1. Single Cardan Shaft
Single Cardan Shaft เป็น Driveshaft ที่ใช้ข้อต่อ Universal Joint เพียงชุดเดียวในแต่ละด้าน เหมาะสำหรับงานที่มีมุมเยื้องศูนย์ไม่มากและสภาพการทำงานค่อนข้างคงที่ โครงสร้างไม่ซับซ้อน ติดตั้งง่าย และมีต้นทุนต่ำ จึงนิยมใช้ในงานอุตสาหกรรมทั่วไปที่ไม่ต้องรับภาระหนักหรือการเคลื่อนตัวมากนัก
2. Double Cardan Shaft
Double Cardan Shaft เป็นการใช้ Universal Joint สองชุดต่อเนื่องกันในแต่ละด้าน เพื่อช่วยลดความไม่สม่ำเสมอของการหมุน (Velocity Fluctuation) ทำให้การส่งกำลังมีความนิ่งและสมดุลมากขึ้น เหมาะสำหรับงานที่มีมุมเยื้องศูนย์สูงหรือมีการสั่นสะเทือนในระบบ การออกแบบประเภทนี้ช่วยเพิ่มความเสถียรในการส่งกำลังได้ดีกว่าแบบ Single Cardan
3. Telescopic / Slip Shaft
Telescopic หรือ Slip Shaft เป็น Driveshaft ที่สามารถยืดและหดได้ในตัว เพื่อรองรับการเปลี่ยนแปลงระยะห่างระหว่างต้นกำลังและเครื่องจักร เหมาะสำหรับระบบที่มีการเคลื่อนตัวของฐานเครื่องหรือมีการเปลี่ยนแปลงระยะระหว่างการทำงาน การออกแบบลักษณะนี้ช่วยลดแรงดึงและแรงอัดที่เกิดขึ้นในระบบ ทำให้การทำงานมีความยืดหยุ่นมากขึ้น
4. Heavy Duty Industrial Driveshaft
Heavy Duty Industrial Driveshaft เป็นประเภทที่ออกแบบมาเพื่อรองรับงานหนักโดยเฉพาะ เช่น โรงงานเหล็ก เหมืองแร่ หรือเครื่องจักรที่มีแรงบิดสูงมาก โครงสร้างมีความแข็งแรงเป็นพิเศษ ใช้วัสดุเกรดอุตสาหกรรม และออกแบบให้รองรับแรงกระแทก (Shock Load) และการทำงานต่อเนื่องได้เป็นเวลานาน
Checklist สำคัญที่ควรรู้ก่อนเลือก Driveshaft
1. ค่า Torque ของระบบ (Torque Requirement)
ข้อมูลพื้นฐานที่สำคัญที่สุดในการเลือก Driveshaft คือค่าแรงบิดที่ระบบต้องการ โดยต้องพิจารณาทั้งแรงบิดเฉลี่ยในการทำงาน (Operating Torque) และแรงบิดสูงสุดที่อาจเกิดขึ้น (Peak หรือ Shock Load) รวมถึงลักษณะของโหลดว่าเป็นแบบสม่ำเสมอหรือมีแรงกระชากเป็นช่วง ๆ เนื่องจากหากเลือกเพลาที่รับแรงบิดไม่เพียงพอ อาจทำให้เกิดการบิดงอ แตกหัก หรือเสียหายต่อระบบส่งกำลังได้ทันที
2. ความเร็วรอบการทำงาน (RPM)
ความเร็วรอบเป็นอีกปัจจัยที่มีผลต่อความสมดุลและความปลอดภัยของ Driveshaft โดยต้องรู้ทั้ง RPM ปกติของเครื่องจักร RPM สูงสุดที่เกิดขึ้นได้ และลักษณะการเปลี่ยนรอบว่ามีความคงที่หรือกระชากหรือไม่ เนื่องจาก Driveshaft แต่ละรุ่นมีขีดจำกัดความเร็ว (Speed Limit) แตกต่างกัน หากใช้งานเกินค่าที่กำหนด อาจทำให้เกิดแรงสั่นสะเทือนสูงและลดอายุการใช้งานของระบบ
3. ระยะห่างระหว่างเพลา (Shaft Distance)
การวัดระยะติดตั้งจริงระหว่างต้นกำลังและเครื่องจักรเป็นสิ่งสำคัญ โดยต้องคำนึงถึงระยะ Center-to-Center และระยะการยืด–หดที่อาจเกิดขึ้นระหว่างการทำงาน ข้อมูลส่วนนี้มีผลโดยตรงต่อความยาวของ Driveshaft และการเลือกใช้แบบ Fixed หรือ Sliding Shaft ให้เหมาะสมกับการติดตั้ง
4. มุมเยื้องศูนย์ (Misalignment Angle)
ในสภาพการทำงานจริง เพลาไม่ได้อยู่ในแนวตรงสมบูรณ์ 100% จึงต้องพิจารณามุมเยื้องทั้งแนวตั้งและแนวนอน รวมถึงการเปลี่ยนแปลงของมุมระหว่างการทำงาน หากมุมเยื้องเกินกว่าที่ Universal Joint รองรับ จะทำให้เกิดการสึกหรอเร็ว เกิดแรงสั่นสะเทือน และลดประสิทธิภาพของระบบส่งกำลัง
5. ประเภทของเครื่องจักร (Machine Type)
ลักษณะของเครื่องจักรมีผลโดยตรงต่อการเลือกโครงสร้าง Driveshaft ไม่ว่าจะเป็น Rolling Mill, Conveyor, Pump หรือ Crusher รวมถึงระดับโหลดที่เป็นแบบเบา ปานกลาง หรือหนักมาก ตลอดจนรูปแบบการทำงานที่เป็นแบบต่อเนื่องหรือเป็นช่วง ๆ ซึ่งทั้งหมดนี้เป็นตัวกำหนดความแข็งแรงที่ต้องการของเพลา
6. สภาพแวดล้อมการทำงาน (Working Environment)
สภาพแวดล้อมในการใช้งานมีผลต่ออายุการใช้งานของ Driveshaft อย่างมาก ไม่ว่าจะเป็นอุณหภูมิสูงหรือต่ำ ฝุ่น ความชื้น สารเคมี หรือการใช้งานกลางแจ้งและภายในโรงงาน ปัจจัยเหล่านี้อาจทำให้ต้องเลือกวัสดุพิเศษหรือการเคลือบผิวเพื่อป้องกันการกัดกร่อนและเพิ่มความทนทาน
7. ประเภทของการส่งกำลัง (Power Transmission Type)
ต้องพิจารณาว่าระบบส่งกำลังเป็นแบบใด เช่น Motor ไป Gearbox, Gearbox ไปเครื่องจักร หรือ Direct Drive เพราะโครงสร้างการส่งกำลังจะมีผลต่อการเลือกปลายเพลา เช่น Flange, Yoke หรือ Spline เพื่อให้เหมาะสมกับการเชื่อมต่อระบบ
8. การเคลื่อนตัวของเครื่องจักร (Axial Movement)
บางระบบมีการเคลื่อนตัวระหว่างการทำงาน เช่น การยืด–หดของฐานเครื่องหรือการสั่นสะเทือนในระหว่าง operation ดังนั้นจึงจำเป็นต้องใช้ Driveshaft ที่รองรับการเปลี่ยนแปลงนี้ได้ เช่น แบบ Slip หรือ Telescopic เพื่อป้องกันความเสียหายของระบบ
9. ความต้องการด้านการบำรุงรักษา (Maintenance Requirement)
การบำรุงรักษาเป็นอีกปัจจัยสำคัญที่ต้องพิจารณา เช่น ระบบต้องการการอัดจาระบีหรือเป็นแบบ Maintenance-free ความถี่ในการตรวจเช็ค และความสะดวกในการเข้าถึงจุดหล่อลื่น ซึ่งทั้งหมดนี้มีผลต่อการลด Downtime และเพิ่มประสิทธิภาพการใช้งานในระยะยาว
10. มาตรฐานและความปลอดภัย (Standard & Safety Factor)
สุดท้ายต้องตรวจสอบมาตรฐานและความปลอดภัยของ Driveshaft ไม่ว่าจะเป็น Safety Factor ที่ผู้ผลิตแนะนำ มาตรฐานอุตสาหกรรม เช่น ISO หรือ DIN รวมถึงเงื่อนไขการรับประกัน เพื่อให้มั่นใจได้ว่าระบบสามารถทำงานได้อย่างปลอดภัยและเชื่อถือได้ในระยะยาว

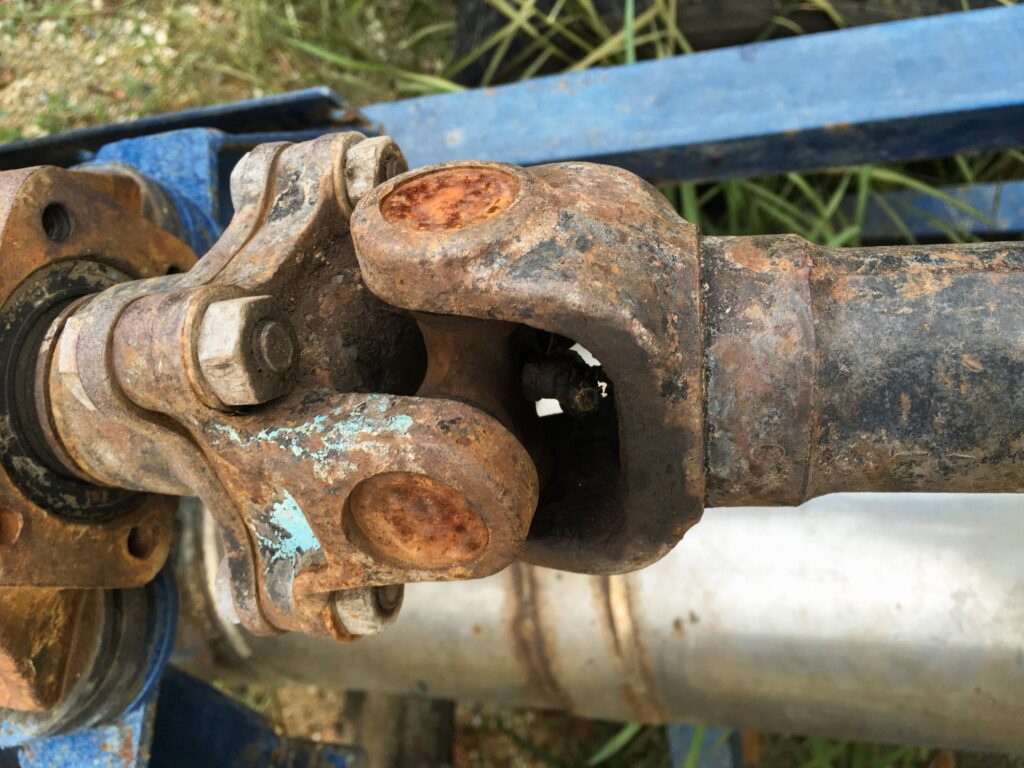

สาเหตุการเสียหายของ Driveshaft (Failure Modes)
1. Universal Joint สึกหรอ
หนึ่งในสาเหตุที่พบบ่อยที่สุดคือการสึกหรอของ Universal Joint ซึ่งเกิดจากการใช้งานต่อเนื่อง การหล่อลื่นไม่เพียงพอ หรือการรับแรงเกินพิกัด เมื่อเกิดการสึกหรอ จะทำให้เกิดเสียงดัง การสั่นสะเทือน และประสิทธิภาพการส่งกำลังลดลงอย่างชัดเจน

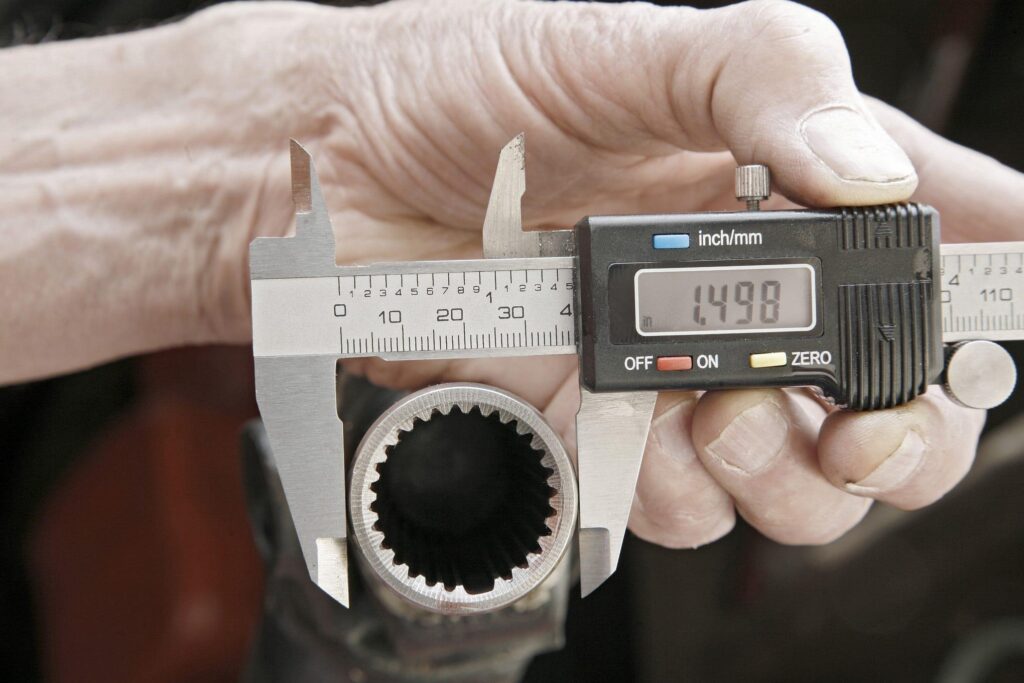

2. Spline หลวม หรือสึกหรอ
Spline เป็นส่วนที่ใช้ในการเลื่อนระยะและส่งแรงบิด หากมีการสึกหรอหรือหลวม จะทำให้เกิด Backlash ในระบบ ส่งผลให้การส่งกำลังไม่ต่อเนื่อง เกิดแรงกระชาก และอาจทำให้ชิ้นส่วนอื่นเสียหายตามมาได้
3. เพลาคดงอ (Shaft Misalignment / Bend)
การคดงอของเพลามักเกิดจากการติดตั้งไม่ถูกต้อง หรือการรับโหลดเกินขีดจำกัด เมื่อเพลาคดงอ จะทำให้เกิดแรงสั่นสะเทือนสูง การหมุนไม่สมดุล และส่งผลต่ออายุการใช้งานของ Bearing และ Universal Joint โดยตรง
4. Over Torque / Fatigue Failure
การใช้งานที่มีแรงบิดเกินกว่าค่าที่ออกแบบไว้ (Over Torque) หรือการรับแรงซ้ำ ๆ เป็นเวลานาน (Fatigue) จะทำให้โครงสร้างภายในของ Driveshaft เสื่อมสภาพจนเกิดการแตกหักในที่สุด ซึ่งเป็นความเสียหายที่รุนแรงที่สุดและมักทำให้เครื่องจักรหยุดทำงานทันที
สรุป
Driveshaft เป็นชิ้นส่วนสำคัญในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม ทำหน้าที่ถ่ายทอดแรงบิด (Torque) และการหมุนจากต้นกำลังไปยังเครื่องจักรปลายทาง เพื่อให้ระบบทำงานได้อย่างต่อเนื่อง แม้จะมีระยะห่าง การเยื้องศูนย์ หรือแรงสั่นสะเทือนเกิดขึ้นในระหว่างการใช้งาน
การเลือก Driveshaft ที่เหมาะสมไม่สามารถพิจารณาเพียงปัจจัยใดปัจจัยหนึ่งได้ แต่ต้องอาศัยข้อมูลครบถ้วนทั้ง Torque, RPM, ระยะติดตั้ง, มุมเยื้องศูนย์, ประเภทเครื่องจักร รวมถึงสภาพแวดล้อมและรูปแบบการส่งกำลัง เพื่อให้มั่นใจว่าระบบสามารถรองรับภาระงานจริงได้อย่างปลอดภัยและมีประสิทธิภาพ
นอกจากนี้ ยังต้องคำนึงถึงประเภทของ Driveshaft ที่เหมาะกับงาน เช่น Single Cardan, Double Cardan, Telescopic หรือ Heavy Duty รวมถึงการดูแลรักษาและมาตรฐานความปลอดภัย เพื่อช่วยลดความเสี่ยงของการเสียหาย เช่น การสึกหรอของ Universal Joint, Spline หลวม, เพลาคดงอ หรือการแตกหักจาก Over Torque
ดังนั้น การเลือก Driveshaft อย่างถูกต้องตั้งแต่ต้น ไม่เพียงช่วยเพิ่มประสิทธิภาพของเครื่องจักร แต่ยังช่วยลดการหยุดซ่อมฉุกเฉิน ลดค่าใช้จ่ายในการบำรุงรักษา และยืดอายุการใช้งานของระบบส่งกำลังได้อย่างมีนัยสำคัญในระยะยาว
