สวัสดีครับพี่ๆช่าง และทุกคน Driveshaft ที่ดีไม่ใช่แค่ชิ้นส่วนที่ “หมุนได้” แต่ต้องถูกออกแบบมาอย่างถูกต้องเพื่อความทนทานและความเสถียรของระบบส่งกำลังทั้งหมด เพราะในงานอุตสาหกรรม Driveshaft ต้องรับแรงบิดสูง การสั่นสะเทือน และการเยื้องศูนย์ตลอดเวลา หากการออกแบบไม่เหมาะสม จะทำให้เกิดการสึกหรอและความเสียหายได้ง่าย
เช่น ระบบที่ใช้ Universal Joint คุณภาพต่ำ หรือเพลาที่ไม่ได้ผ่านการ Balance จะเกิดแรงสั่นสะเทือนสูง ทำให้ Bearing และซีลเสียหายเร็วกว่าปกติ ดังนั้น Design Features ที่ดีจึงเป็นหัวใจสำคัญที่ทำให้ Driveshaft สามารถทำงานได้ทนทาน ลด Downtime และเพิ่มประสิทธิภาพของระบบอุตสาหกรรมในระยะยาว
Driveshaft คืออะไร?

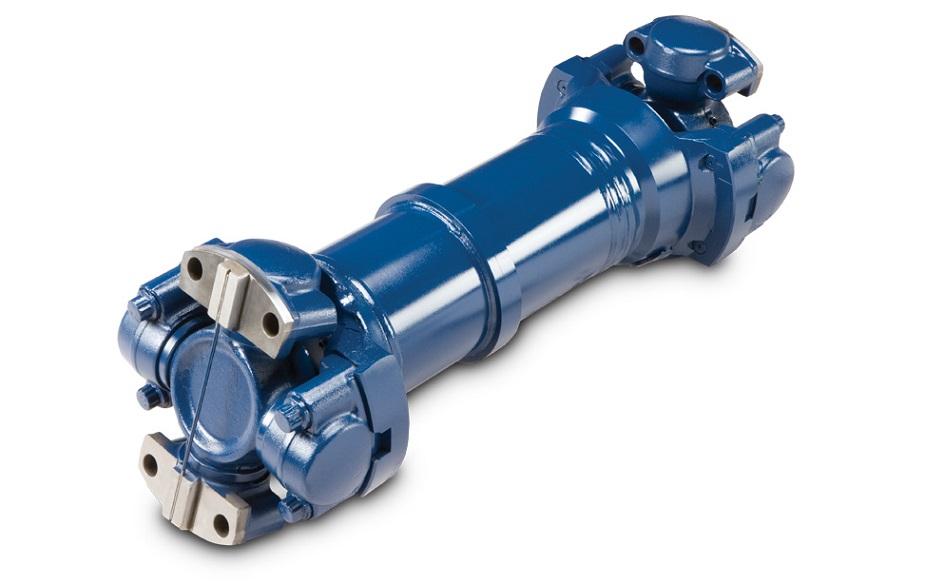

Driveshaft คือชิ้นส่วนในระบบส่งกำลังที่ทำหน้าที่ถ่ายทอดแรงบิด (Torque) จากต้นกำลังไปยังเครื่องจักรปลายทาง เพื่อให้เครื่องจักรสามารถหมุนและทำงานได้อย่างต่อเนื่อง Driveshaft มักเชื่อมต่อระหว่างมอเตอร์ (Motor) หรือเกียร์บ็อกซ์ (Gearbox) ไปยังอุปกรณ์ที่ต้องการกำลังหมุน หน้าที่หลักของ Driveshaft คือการส่งผ่านพลังงานการหมุนไปยังระบบปลายทาง รองรับการเยื้องแนวระหว่างเพลา (Misalignment) ที่อาจเกิดขึ้นระหว่างการติดตั้งหรือการทำงาน และช่วยลดแรงสั่นสะเทือนในระบบส่งกำลัง
องค์ประกอบหลักของ Driveshaft ประกอบด้วย ท่อเพลา (Tube), ข้อต่ออเนกประสงค์ (Universal Joint), สpline เพลา (Spline Shaft) และหน้าแปลนเชื่อมต่อ (Flange)
แต่ละส่วนถูกออกแบบให้ทำงานร่วมกันเพื่อให้ระบบส่งกำลังมีความเสถียรและทนทาน
Driveshaft ถูกใช้งานอย่างแพร่หลายในระบบอุตสาหกรรม เช่น เครื่องจักรโรงงาน ระบบ Cooling Tower และงานส่งกำลังหนักที่ต้องการความแม่นยำสูง โดยสรุป Driveshaft คืออุปกรณ์สำคัญที่ทำหน้าที่ส่งกำลังหมุนจากต้นทางไปยังปลายทาง พร้อมรองรับสภาพการทำงานที่มีความซับซ้อนในระบบอุตสาหกรรม
Design Features ที่ทำให้ Driveshaft ทนทาน
1. วัสดุ (Material Selection): จุดเริ่มต้นของความแข็งแรง
วัสดุถือเป็นพื้นฐานสำคัญที่สุดของ Driveshaft เพราะเป็นตัวกำหนดความสามารถในการรับแรงทั้งหมดของระบบ
เหล็กกล้าอัลลอยด์ (Alloy Steel) มักถูกเลือกใช้ในงานอุตสาหกรรมหนัก เนื่องจากมีความแข็งแรงสูงและทนต่อแรงบิดแบบต่อเนื่องได้ดี สแตนเลส (Stainless Steel) เหมาะกับงานที่อยู่ในสภาพแวดล้อมที่มีความชื้นสูง หรือมีสารเคมีกัดกร่อน เช่น โรงงานอาหารหรือเคมี
การเลือกเกรดวัสดุยังต้องพิจารณาค่าความเหนียว (Toughness) เพื่อป้องกันการแตกหักแบบฉับพลันเมื่อเกิดแรงกระแทก กระบวนการ Heat Treatment เช่น Quenching และ Tempering ถูกนำมาใช้เพื่อปรับโครงสร้างภายในของโลหะ ผลลัพธ์คือการเพิ่มความแข็งผิว (Hardness) ในขณะที่ยังคงความเหนียวในแกนกลางของวัสดุ ทำให้ Driveshaft สามารถรองรับทั้งแรงบิดสูงและแรงกระแทกได้อย่างสมดุล
2. การออกแบบเพลา (Shaft Geometry): ลดความเค้นสะสม
รูปทรงของเพลามีผลโดยตรงต่อการกระจายแรงภายในชิ้นงาน การออกแบบเส้นผ่านศูนย์กลางต้องสัมพันธ์กับค่า Torque ที่ต้องรับ เพื่อป้องกันการบิดตัวเกินพิกัด การเพิ่มขนาดเฉพาะจุดที่มีแรงเค้นสูงช่วยลดความเสี่ยงการแตกหักเฉพาะตำแหน่ง เพลาแบบกลวง (Hollow Shaft) ถูกใช้มากขึ้นในงานสมัยใหม่ เพราะช่วยลดน้ำหนักโดยไม่ลดความแข็งแรงมากนัก การลดน้ำหนักยังช่วยลด Inertia
ทำให้ระบบตอบสนองต่อการเร่งและหยุดได้ดีขึ้น การออกแบบต้องหลีกเลี่ยงมุมคม (Sharp Edge) เพราะเป็นจุดสะสมความเค้น (Stress Concentration) การใช้ Fillet Radius หรือการไล่ระดับผิวช่วยกระจายแรงให้สม่ำเสมอมากขึ้น ผลลัพธ์คือช่วยลดโอกาสการเกิด Fatigue Crack ในระยะยาว

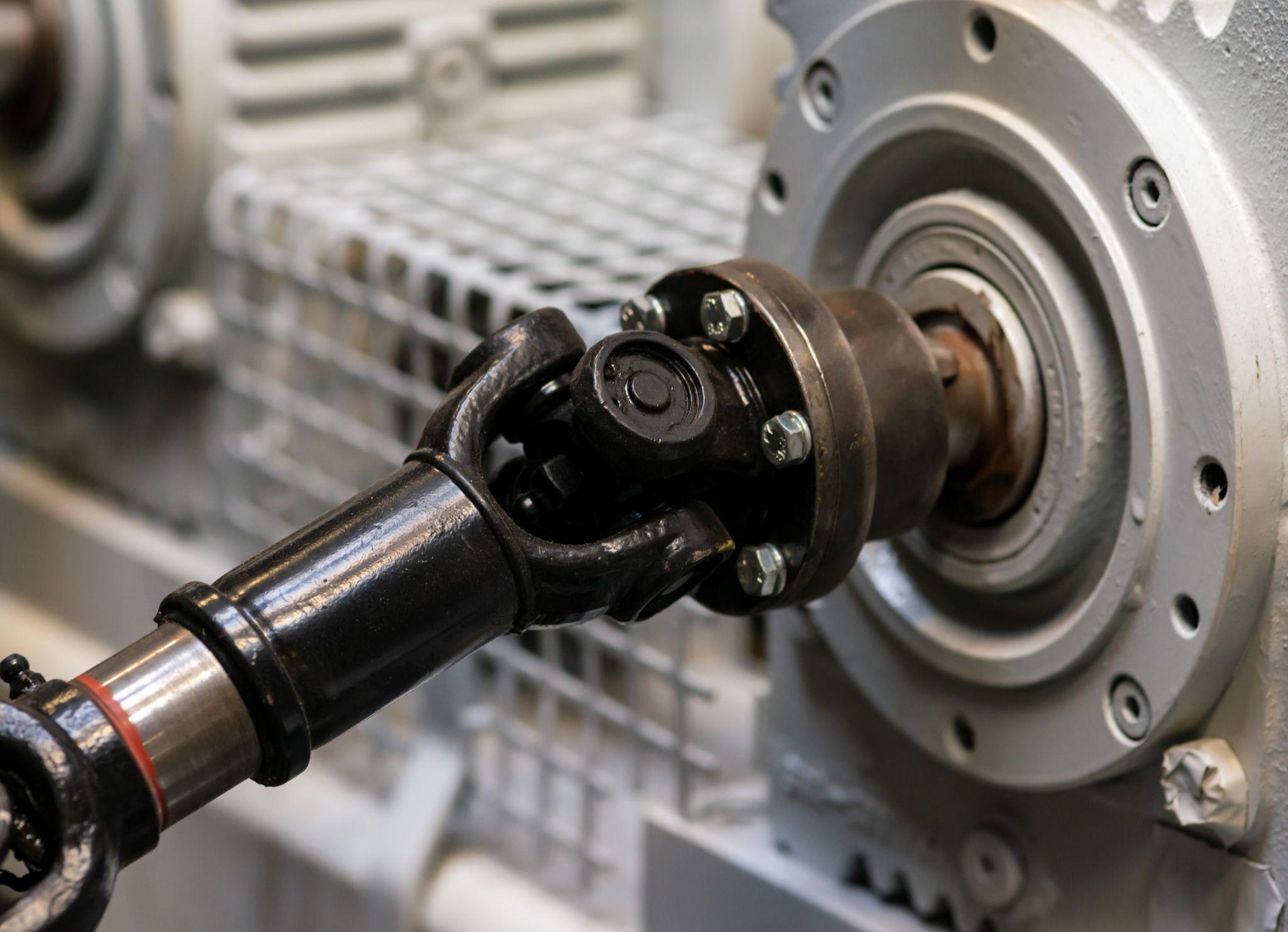

3. ระบบข้อต่อ (Joint Design): รองรับการเยื้องศูนย์
Driveshaft ในงานจริงไม่สามารถทำงานในแนวตรงได้ตลอดเวลา จึงต้องมีระบบข้อต่อช่วยรองรับ Universal Joint ถูกออกแบบมาเพื่อรองรับการส่งกำลังในมุมที่เปลี่ยนแปลงได้ ภายในข้อต่อประกอบด้วย Cross และ Bearing Cup ที่ช่วยให้การหมุนลื่นไหลแม้มีมุมเอียง คุณภาพของ Bearing ภายในมีผลโดยตรงต่อความนุ่มนวลและการลดแรงสั่นสะเทือน หากมีการหล่อลื่นไม่ดี
จะเกิดการสึกหรอและทำให้เกิด Backlash ในระบบ การออกแบบที่ดีต้องควบคุมมุมทำงาน (Operating Angle) ไม่ให้เกินค่าที่กำหนด เพราะหากมุมมากเกินไปจะทำให้ความเร็วรอบไม่สม่ำเสมอ (Velocity Fluctuation) ผลลัพธ์คือระบบสามารถส่งกำลังได้อย่างต่อเนื่อง แม้มีการเคลื่อนตัวของเครื่องจักร
4. การ Balance (Dynamic Balancing): ลดแรงสั่นสะเทือน
Driveshaft ที่หมุนด้วยความเร็วสูงต้องผ่านกระบวนการบาลานซ์อย่างละเอียด การไม่สมดุลของมวลแม้เพียงเล็กน้อย จะสร้างแรงสั่นสะเทือนเพิ่มขึ้นแบบทวีคูณตามรอบหมุน Static Balancing ใช้สำหรับตรวจสอบความสมดุลในแนวหยุดนิ่ง Dynamic Balancing ใช้ตรวจสอบขณะหมุนจริง เพื่อปรับสมดุลทั้งสองระนาบ
การ Balance ที่ดีช่วยลดแรงกระทำต่อ Bearing, Seal และ Housing ของระบบ ยังช่วยลดเสียงรบกวนและเพิ่มความเสถียรในการทำงานที่รอบสูง (High Speed Operation) นอกจากนี้ยังช่วยยืดอายุการใช้งานของอุปกรณ์รอบข้างอย่างมีนัยสำคัญ ผลลัพธ์คือระบบมีความนิ่ง ลดการสึกหรอ และลดค่าใช้จ่ายในการบำรุงรักษา
5. การเคลือบผิว (Surface Treatment): ป้องกันการกัดกร่อน
พื้นผิวของ Driveshaft เป็นจุดแรกที่สัมผัสกับสภาพแวดล้อมภายนอก การเคลือบผิวช่วยป้องกันการเกิดสนิมและการกัดกร่อนจากความชื้นและสารเคมี กระบวนการ Carburizing ช่วยเพิ่มความแข็งบริเวณผิว ทำให้ทนต่อการสึกหรอได้ดีขึ้น การทำ Nitriding ช่วยเพิ่มความแข็งผิวโดยไม่ทำให้ชิ้นงานบิดตัว ในบางงานจะมีการเคลือบสีหรือสารกันสนิมเพิ่มเติมเพื่อเพิ่มอายุการใช้งาน พื้นผิวที่เรียบ (Surface Finish ที่ดี) ยังช่วยลดแรงเสียดทานระหว่างการหมุน และลดการสะสมของสิ่งสกปรกในระยะยาว ผลลัพธ์คือเพิ่มความทนทานต่อสภาพแวดล้อมที่รุนแรงและลดความถี่ในการซ่อมบำรุง
6. การรองรับ Torque (Torque Capacity Design): หัวใจของระบบส่งกำลัง
Driveshaft ต้องถูกออกแบบให้รองรับแรงบิดสูงสุดที่อาจเกิดขึ้นในระบบ ไม่ใช่แค่ค่า Torque ปกติ แต่ต้องรวมถึง Peak Load หรือแรงกระชากฉับพลัน วิศวกรจะกำหนด Safety Factor เพื่อป้องกันความเสียหายจากโหลดเกิน การออกแบบต้องพิจารณาทั้งแรงบิด (Torsion) และแรงดัด (Bending Stress) พร้อมกัน
หากออกแบบไม่ดี อาจเกิดการบิดตัวถาวร (Plastic Deformation) ได้ ในงานอุตสาหกรรมหนัก มักมีการเผื่อค่าความปลอดภัยสูงเพื่อรองรับความไม่แน่นอน การคำนวณ Torque Capacity ยังต้องสัมพันธ์กับวัสดุและเส้นผ่านศูนย์กลางของเพลา ผลลัพธ์คือระบบสามารถทำงานได้อย่างปลอดภัยแม้ในสภาวะโหลดหนักต่อเนื่อง
7. ระบบซีลและการหล่อลื่น (Sealing & Lubrication): ปกป้องจากภายใน
แม้เป็นส่วนประกอบเล็ก แต่มีผลอย่างมากต่ออายุการใช้งานของ Driveshaft ซีลทำหน้าที่ป้องกันฝุ่น น้ำ และสิ่งแปลกปลอมเข้าสู่ระบบ Bearing หากซีลเสื่อมสภาพ จะทำให้เกิดการปนเปื้อนและเร่งการสึกหรอทันที การเลือกจาระบี (Grease) ต้องคำนึงถึงความหนืดและอุณหภูมิการทำงาน จาระบีคุณภาพสูงช่วยลดแรงเสียดทานและลดความร้อนสะสมในข้อต่อ
การออกแบบจุดอัดจาระบี (Grease Fitting) ที่เข้าถึงง่ายช่วยให้บำรุงรักษาสะดวก ในระบบอัตโนมัติบางประเภทมีการใช้ระบบหล่อลื่นแบบต่อเนื่อง (Automatic Lubrication) ผลลัพธ์คือช่วยลดการสึกหรอภายในและยืดอายุการใช้งานของระบบอย่างมีประสิทธิภาพ
สรุป
Driveshaft ที่มีความทนทานในงานอุตสาหกรรม ไม่ได้เกิดจากปัจจัยใดปัจจัยหนึ่งเพียงอย่างเดียว แต่เป็นผลรวมของการออกแบบเชิงวิศวกรรมในหลายมิติ ตั้งแต่วัสดุที่เลือกใช้ การออกแบบรูปทรงเพลา ระบบข้อต่อ ไปจนถึงการบาลานซ์และการปกป้องพื้นผิว
วัสดุที่เหมาะสมช่วยให้เพลาสามารถรับแรงบิดและแรงกระแทกได้อย่างมีประสิทธิภาพ ขณะที่การออกแบบ Shaft Geometry ที่ดีช่วยลดความเค้นสะสมและลดโอกาสการเกิดความล้าในระยะยาว ระบบข้อต่ออย่าง Universal Joint ช่วยให้การส่งกำลังยังคงเสถียรแม้เกิดการเยื้องศูนย์ของเครื่องจักร
ในขณะเดียวกัน การทำ Dynamic Balancing ช่วยลดแรงสั่นสะเทือนที่เป็นสาเหตุหลักของการสึกหรอใน Bearing และซีล ส่วนการเคลือบผิวช่วยป้องกันการกัดกร่อนจากสภาพแวดล้อมที่รุนแรง ทำให้ชิ้นส่วนมีอายุการใช้งานยาวนานขึ้น
สุดท้าย การออกแบบให้รองรับ Torque อย่างเหมาะสมร่วมกับระบบซีลและการหล่อลื่นที่มีประสิทธิภาพ จะช่วยให้ Driveshaft สามารถทำงานได้อย่างปลอดภัยต่อเนื่อง ลดโอกาสการเสียหาย และลด Downtime ของระบบโดยรวม โดยสรุป Design Features เหล่านี้คือหัวใจสำคัญที่ทำให้ Driveshaft ไม่ใช่แค่ “ชิ้นส่วนที่หมุนได้” แต่เป็นองค์ประกอบหลักที่ทำให้ระบบส่งกำลังอุตสาหกรรมทำงานได้อย่างมั่นคงและยั่งยืนในระยะยาว
