สวัสดีครับพี่ๆช่าง และทุกคน Universal Joint เป็นชิ้นส่วนสำคัญในระบบส่งกำลังที่ช่วยให้เครื่องจักรทำงานได้อย่างยืดหยุ่น แม้เพลาจะไม่ได้อยู่ในแนวเดียวกัน แต่ก็เป็นหนึ่งในสาเหตุหลักของแรงสั่นสะเทือนหากใช้งานไม่เหมาะสม เนื่องจากการทำงานของ Universal Joint มีลักษณะการส่งผ่านแรงบิดแบบมีมุม (Angular Operation) ทำให้ความเร็วรอบไม่สม่ำเสมอ
และเกิดแรงกระแทกสะสมในระบบได้ ตัวอย่างเช่น ในเครื่องจักรอุตสาหกรรมที่ใช้ความเร็วรอบสูง หากมุมของเพลามากเกินไป จะทำให้เกิดอาการสั่น เสียงดัง และทำให้ Bearing สึกหรอเร็วกว่าปกติ ดังนั้น การเข้าใจสาเหตุและควบคุมการใช้งาน Universal Joint อย่างถูกต้อง จึงเป็นหัวใจสำคัญในการลดแรงสั่นสะเทือนและยืดอายุระบบส่งกำลังในระยะยาว
Universal Joint คืออะไร
Universal Joint คือข้อต่อเชิงกลที่ใช้เชื่อมต่อเพลาสองท่อนที่มีมุมเยื้องกัน (Angular Misalignment) เพื่อให้สามารถส่งผ่านกำลังหมุนได้อย่างต่อเนื่อง จุดเด่นคือ รองรับการเยื้องมุมของเพลาได้ ส่งผ่านแรงบิดได้ดี ใช้ในงานเครื่องจักรหลากหลาย เช่น ระบบสายพาน ปั๊ม และเครื่องจักรอุตสาหกรรมหนัก แต่ข้อจำกัดสำคัญคือ ความเร็วรอบจะไม่คงที่ 100% เมื่อมีมุมการทำงาน ซึ่งเป็นต้นเหตุของแรงสั่นสะเทือน

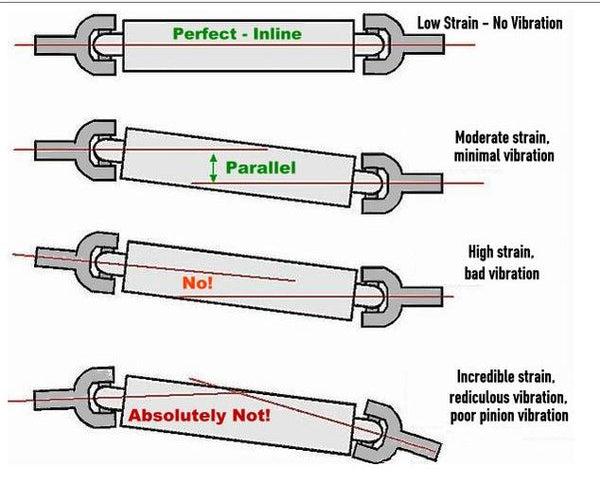

สาเหตุของแรงสั่นสะเทือนจาก Universal Joint
1. การทำงานที่มีมุมเยื้อง (Operating Angle Effect)
เมื่อ Universal Joint ทำงานในสภาวะที่มีมุมระหว่างเพลาขับและเพลาตาม (Operating Angle) จะเกิดปรากฏการณ์ “Non-Uniform Angular Velocity” หรือความเร็วเชิงมุมไม่คงที่ แม้ว่าความเร็วต้นทางจะคงที่ก็ตาม เนื่องจากโครงสร้างของ Cross-Type Universal Joint ไม่สามารถรักษาความเร็วเชิงเส้นให้เท่ากันตลอดรอบการหมุนได้
ผลคือเพลาปลายทางจะเกิดการเร่งและหน่วงความเร็วสลับกันในทุก 180 องศาของการหมุน ทำให้เกิดแรงสั่นสะเทือนเชิงวัฏจักร (Cyclic Vibration) ส่งผลให้เกิดแรงกระแทกสะสมในระบบส่งกำลัง โดยเฉพาะที่ Bearing และ Gearbox ซึ่งจะรับโหลดแบบไม่สม่ำเสมอ ยิ่งมุมเยื้องมาก ความไม่สม่ำเสมอของความเร็ว (Velocity Fluctuation) จะยิ่งสูงขึ้นแบบ exponential ไม่ใช่ linear ทำให้แรงสั่นสะเทือนเพิ่มขึ้นอย่างรวดเร็วในระบบความเร็วสูง
2. การติดตั้งไม่ตรงแนว (Misalignment – Parallel & Angular)
การติดตั้งที่ไม่ตรงแนวสามารถแบ่งได้เป็น 2 แบบหลัก คือ Angular Misalignment (มุมเอียง) และ Parallel Misalignment (เยื้องขนาน) ซึ่งทั้งสองแบบส่งผลให้เกิดโหลดที่ไม่สมดุลใน Universal Joint เมื่อเกิด Misalignment จะทำให้เส้นแรง (Load Path) ภายใน Cross and Bearing Needle ไม่อยู่กึ่งกลาง ส่งผลให้แรงกดกระจุกตัวเฉพาะด้าน (Edge Loading) เกิดแรงเสียดทานเพิ่มขึ้น และทำให้เกิด Micro Impact ภายในข้อต่อ
ผลลัพธ์คือเกิดแรงสั่นสะเทือนแบบ Random + Cyclic รวมกัน ซึ่งเป็นอันตรายมากกว่าการสั่นแบบคงที่ เพราะไม่สามารถคาดการณ์รูปแบบการสึกหรอได้ง่าย อีกทั้งยังทำให้เกิดการสึกแบบไม่สม่ำเสมอ (Uneven Wear Pattern) บน Trunnion และ Needle Bearing
3. การสึกหรอของลูกปืนและ Cross Kit (Bearing Clearance & Backlash)

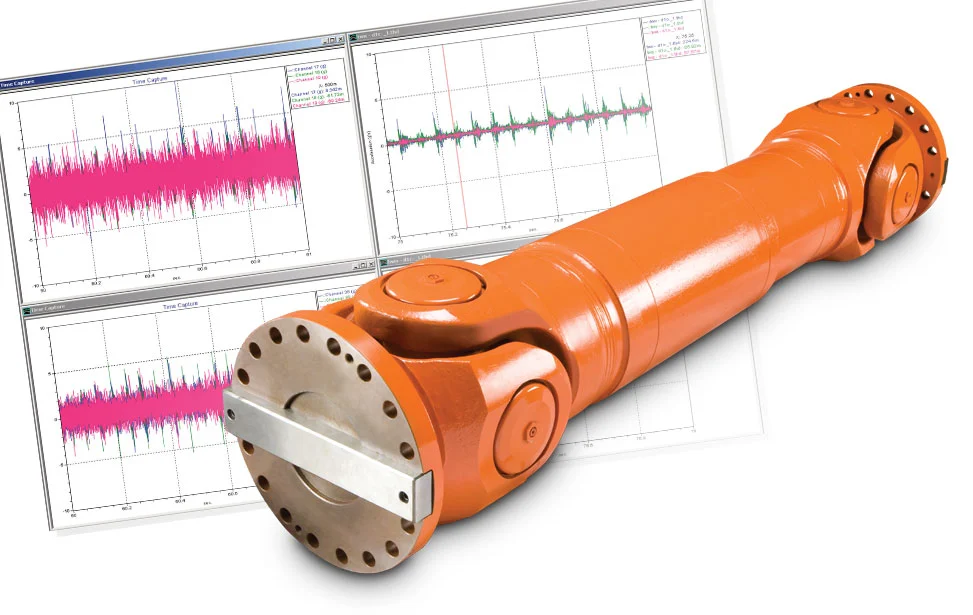

เมื่อ Universal Joint ทำงานไปเป็นเวลานาน จะเกิดการสึกหรอที่ Needle Bearing และ Cross Journal ส่งผลให้เกิด “Radial Clearance” เพิ่มขึ้น ช่องว่างนี้ทำให้การส่งแรงบิดไม่แน่นเหมือนเดิม เกิดอาการกระแทกเล็ก ๆ ทุกครั้งที่มีการเปลี่ยนทิศทางแรง (Torque Reversal) หรือช่วงที่เพลาเร่งและหน่วงความเร็ว
ปรากฏการณ์นี้เรียกว่า Impact Loading ซึ่งเป็นสาเหตุสำคัญของ High-Frequency Vibration ภายในระบบ นอกจากนี้ยังทำให้เกิดเสียงดัง (Noise) และความร้อนสะสมจากแรงเสียดทานที่เพิ่มขึ้น หากไม่มีการหล่อลื่นที่ดี จะเกิด Boundary Lubrication แทน Fluid Film Lubrication ทำให้โลหะสัมผัสกันโดยตรง และเร่งการสึกหรอแบบรวดเร็ว (Accelerated Wear)
4. การใช้งานเกินความเร็วรอบที่กำหนด (Overspeed & Critical Speed Effect)
Universal Joint แต่ละรุ่นจะมีค่า Maximum Allowable Speed และบางกรณีจะมีค่า Critical Speed ของระบบเพลาขับร่วมด้วย เมื่อความเร็วรอบสูงเกินขีดจำกัด จะเกิดแรงเหวี่ยงหนีศูนย์กลาง (Centrifugal Force) สูงขึ้นแบบกำลังสองของความเร็ว (v² relationship) ทำให้เกิดการบิดตัวของ Cross และ Yoke เล็กน้อย
การบิดตัวนี้จะทำให้เกิด Dynamic Imbalance เพิ่มขึ้น และกระตุ้นการสั่นสะเทือนแบบความถี่สูง (High Frequency Vibration) ซึ่งสามารถส่งผลไปถึงโครงสร้างเครื่องจักร เช่น Frame Resonance หรือ Shaft Whipping ในกรณีรุนแรง อาจเกิด Fatigue Failure ที่ Cross Journal หรือ Needle Bearing แตกหักจากแรงซ้ำสะสม (Cyclic Stress)
5. การบาลานซ์ไม่สมบูรณ์ของเพลาขับ (Dynamic Imbalance)
หากเพลาขับหรือ Universal Joint มีการกระจายมวลไม่สมดุล จะทำให้เกิดจุดศูนย์ถ่วง (Center of Mass) ไม่ตรงกับแนวแกนหมุน สิ่งนี้ทำให้เกิดแรงเหวี่ยง (Centrifugal Force Vector) ที่หมุนตามรอบเพลา และสร้างแรงสั่นสะเทือนแบบต่อเนื่องตลอดเวลา
แรงนี้จะถูกส่งต่อไปยัง Bearing และ Support Structure ทำให้เกิดการสั่นสะเทือนทั้งระบบ (System-Wide Vibration) ไม่ใช่แค่จุดเดียว ยิ่งความเร็วรอบสูง แรงสั่นจาก Imbalance จะยิ่งรุนแรงแบบ exponential
ผลกระทบเชิงระบบของแรงสั่นสะเทือน
- เกิด Fatigue Failure ในเพลาขับและ Cross Kit
- Bearing มีอายุสั้นลงจาก Load ไม่สม่ำเสมอ
- เกิดความร้อนสะสม (Thermal Build-up) ในระบบส่งกำลัง
- Efficiency ของระบบลดลงจากพลังงานสูญเสียในรูป Vibrational Energy
- เครื่องจักรเกิด Resonance จนอาจนำไปสู่ความเสียหายเชิงโครงสร้าง

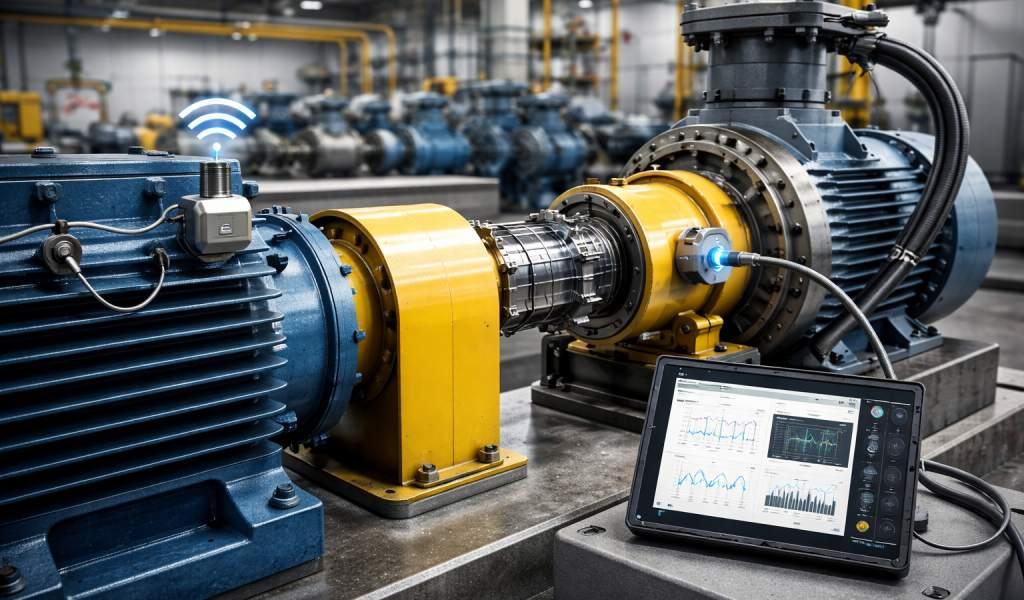

วิธีลดแรงสั่นสะเทือน (เชิงวิศวกรรมเชิงลึก)
1. ควบคุม Operating Angle ให้ต่ำที่สุด ยิ่งมุมเข้าใกล้ 0° ความไม่สม่ำเสมอของความเร็วจะยิ่งลดลงอย่างมีนัยสำคัญ
2. ใช้การจัดแนวแบบ Precision Alignment ใช้ Laser Alignment หรือ Dial Gauge เพื่อควบคุมทั้ง Angular และ Parallel Misalignment ให้อยู่ในค่ามาตรฐานอุตสาหกรรม
3. ใช้ Double Universal Joint (Equal Angle Configuration) การจัดมุมแบบสมดุลช่วยหักล้างความไม่สม่ำเสมอของความเร็ว (Velocity Fluctuation Cancellation) ทำให้ปลายทางมีความเร็วใกล้เคียง constant velocity มากขึ้น
4. ระบบหล่อลื่นแบบเหมาะสม (Tribology Control) ใช้จาระบีที่เหมาะกับรอบการทำงาน และรักษา Film Thickness ให้เพียงพอเพื่อลด Metal-to-Metal Contact
5. Dynamic Balancing ตามรอบการใช้งานจริง ทำบาลานซ์ที่ความเร็วใช้งานจริง (Operating Speed) ไม่ใช่แค่ Static Balance เพื่อควบคุมแรงเหวี่ยงในสภาวะจริงของระบบ
สรุป
Universal Joint เป็นชิ้นส่วนสำคัญในระบบส่งกำลังที่ช่วยให้สามารถถ่ายทอดแรงบิดระหว่างเพลาที่มีมุมเยื้องกันได้อย่างมีประสิทธิภาพ แต่ในขณะเดียวกัน โครงสร้างและหลักการทำงานของมันก็ทำให้เกิด “ความไม่สม่ำเสมอของความเร็วรอบ” โดยธรรมชาติ ซึ่งเป็นจุดเริ่มต้นของแรงสั่นสะเทือนในระบบ
แรงสั่นสะเทือนเหล่านี้เกิดได้จากหลายปัจจัยร่วมกัน ทั้งมุมการทำงานของเพลา (Operating Angle), การติดตั้งที่ไม่ตรงแนว (Misalignment), การสึกหรอของลูกปืนและ Cross Kit, การใช้งานเกินความเร็วรอบที่กำหนด รวมถึงการบาลานซ์ที่ไม่สมบูรณ์ของเพลาขับ ซึ่งทั้งหมดล้วนส่งผลให้เกิดแรงกระแทกสะสม การสั่นแบบต่อเนื่อง และการกระจายโหลดที่ไม่สม่ำเสมอในระบบ
ผลกระทบที่ตามมาคืออายุการใช้งานของชิ้นส่วนลดลง เกิดความร้อนสะสม ประสิทธิภาพของระบบลดลง และอาจนำไปสู่ความเสียหายรุนแรงของเครื่องจักรในระยะยาว ดังนั้น แนวทางการแก้ไขที่สำคัญคือการควบคุมมุมการทำงานให้น้อยที่สุด การจัดแนวเพลาอย่างแม่นยำ
การใช้ Double Universal Joint ในกรณีที่เหมาะสม การหล่อลื่นอย่างถูกต้อง และการทำ Dynamic Balancing ตามสภาวะการใช้งานจริง หากควบคุมปัจจัยเหล่านี้ได้อย่างเหมาะสม Universal Joint จะสามารถทำงานได้อย่างราบรื่น ลดแรงสั่นสะเทือน และช่วยยืดอายุการใช้งานของระบบส่งกำลังได้อย่างมีประสิทธิภาพสูงสุด
