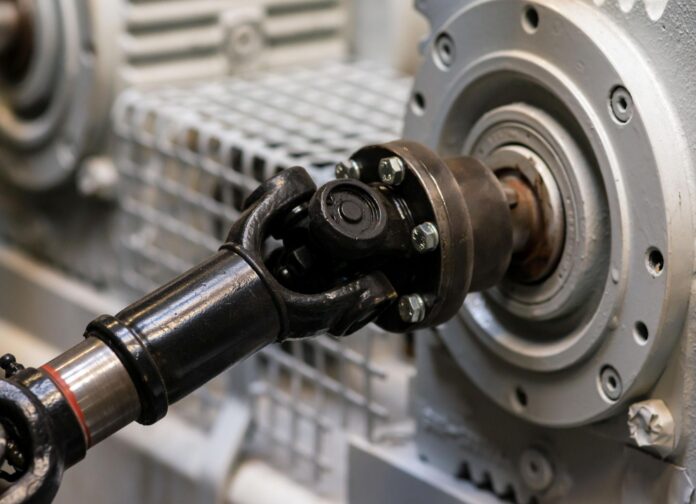

สวัสดีครับพี่ๆช่าง และทุกคน Universal Joint Coupling (U-Joint Coupling) เป็นชิ้นส่วนสำคัญของระบบส่งกำลังที่ทำหน้าที่ถ่ายทอดแรงบิด (Torque) ระหว่างเพลาสองต้นที่อยู่ในแนวไม่ตรงกัน โดยพบได้ในเครื่องจักรอุตสาหกรรมหลากหลายประเภท เช่น โรงงานเหล็ก โรงงานกระดาษ เครื่องจักรเหมืองแร่ เครื่องจักรผลิตยาง และระบบส่งกำลังขนาดใหญ่

แม้ Universal Joint จะมีโครงสร้างที่ดูเรียบง่าย แต่ภายในกลับเต็มไปด้วยรายละเอียดด้านวิศวกรรมที่ส่งผลโดยตรงต่อ ความแข็งแรง อายุการใช้งาน และความน่าเชื่อถือของระบบส่งกำลัง บทความนี้จะพาไปเจาะลึกว่า Design Features ที่ดีของ Universal Joint Coupling มีอะไรบ้าง และเหตุใดจึงทำให้รองรับงานหนักได้เป็นเวลานาน

Universal Joint Coupling คืออะไร?

Universal Joint Coupling (U-Joint Coupling) คืออุปกรณ์ส่งกำลังเชิงกล (Mechanical Power Transmission Component) ที่ทำหน้าที่ ถ่ายทอดแรงบิด (Torque) และการหมุนจากเพลาต้นกำลัง (Driving Shaft) ไปยังเพลารับกำลัง (Driven Shaft)แม้ว่าเพลาทั้งสองจะไม่ได้อยู่ในแนวเดียวกัน (Misalignment) กล่าวง่าย ๆ คือ Universal Joint Coupling ช่วยให้เครื่องจักรสามารถส่งกำลังได้อย่างต่อเนื่อง แม้เพลาทั้งสองจะมี มุมเอียง (Operating Angle) หรือมีการเคลื่อนตัวระหว่างการทำงาน

Universal Joint Coupling ต้องรับแรงอะไรบ้าง?

• แรงบิด (Torque)
• แรงกระแทก (Shock Load)
• โหลดสลับ (Alternating Load)
• แรงเฉื่อยจากการหมุน (Rotational Inertia)
• แรงดัดที่เกิดจากมุมการทำงาน (Operating Angle)
• ความเร็วรอบสูง (High RPM)

Design Features ที่ทำให้ Universal Joint Coupling ทนทาน

1. Cross (Spider) แข็งแรงด้วยวัสดุคุณภาพสูง

Cross หรือ Spider ถือเป็นหัวใจสำคัญของ Universal Joint Coupling เนื่องจากเป็นชิ้นส่วนที่ทำหน้าที่รับและถ่ายทอดแรงบิดจากเพลาหนึ่งไปยังอีกเพลาหนึ่งโดยตรงในขณะทำงาน Cross ต้องรับแรงหลายรูปแบบพร้อมกัน เช่น แรงบิดจากการหมุน (Torque), แรงกระแทกจากการเริ่มเดินเครื่อง (Starting Shock) และแรงสลับจากการเปลี่ยนโหลด (Cyclic Load) ดังนั้น Universal Joint

คุณภาพสูงจึงมักเลือกใช้วัสดุที่มีความแข็งแรงสูง เช่น Alloy Steel เหล็กผสมที่เพิ่มความแข็งแรงและความทนทาน, Forged Steel เหล็กขึ้นรูปด้วยแรงอัด ทำให้โครงสร้างเนื้อเหล็กมีความแน่นและแข็งแรงกว่าแบบหล่อทั่วไป, Heat Treated Steel เหล็กที่ผ่านกระบวนการปรับปรุงคุณสมบัติทางความร้อน หลังจากขึ้นรูป วัสดุมักผ่านกระบวนการเพิ่มความแข็ง เช่น Quenching การทำให้เย็นอย่างรวดเร็วเพื่อเพิ่มความแข็ง, Tempering การคืนความเหนียว ลดความเปราะของวัสดุ, Induction Hardening การทำให้ผิวบริเวณรับแรงมีความแข็งสูงขึ้น

2. Bearing Cup ที่ออกแบบมาเพื่อกระจายโหลด

Bearing Cup เป็นส่วนประกอบที่ทำหน้าที่รองรับการหมุนของ Cross โดยภายในจะประกอบด้วย Needle Roller Bearing ซึ่งช่วยให้การหมุนเกิดขึ้นด้วยแรงเสียดทานต่ำ ในการใช้งานจริง Bearing Cup ต้องรับแรงกดมหาศาลจากแรงบิดที่ส่งผ่าน Cross ดังนั้นการออกแบบจึงต้องคำนึงถึงการกระจายโหลดอย่างเหมาะสม Universal Joint สำหรับงานอุตสาหกรรมมักใช้

• Needle Roller Bearing
• Precision Ground Bearing Surface

เพื่อให้พื้นผิวสัมผัสมีความแม่นยำสูง ลดช่องว่างที่ไม่จำเป็น และช่วยให้ Roller สามารถรับแรงได้อย่างสม่ำเสมอ ข้อดีของการออกแบบ Bearing Cup ที่ดี ได้แก่ ลดแรงเสียดทานระหว่างชิ้นส่วน กระจายแรงกดออกไปทั่วพื้นที่สัมผัส ลดการเกิดจุดรับแรงเฉพาะที่ (Stress Concentration) ลดอุณหภูมิระหว่างการทำงาน เมื่อโหลดถูกกระจายอย่างเหมาะสม Needle Bearing จะไม่รับภาระหนักเกินไป ส่งผลให้มีอายุการใช้งานยาวนานขึ้น

3. Needle Roller จำนวนมาก ช่วยลดแรงกดต่อเม็ดลูกปืน

ภายใน Bearing Cup ของ Universal Joint จะใช้ Needle Roller Bearing ซึ่งเป็นลูกปืนทรงเข็มขนาดเล็กจำนวนมาก เพื่อช่วยรองรับแรงหมุน หลักการสำคัญคือ ยิ่งมีจำนวน Needle Roller มาก แรงที่ตกบน Roller แต่ละตัวจะลดลง หากมี Roller จำนวนน้อย แรงทั้งหมดจะถูกกระจุกอยู่ในจุดเล็ก ๆ ทำให้เกิด ความดันผิวสูง ความร้อนสะสม การสึกหรอเร็ว และความเสี่ยงต่อ Bearing แตก แต่เมื่อมี Needle Roller จำนวนมาก โหลดจะถูกแบ่งออกไปยัง Roller หลายตัว ทำให้แต่ละตัวรับภาระน้อยลง ผลลัพธ์คือ ลดการสึกหรอของ Bearing ลดความร้อนสะสม เพิ่มความสามารถในการรับโหลด และลดโอกาสการแตกเสียหายของ Bearing ครับ

4. ซีล (Seal) ป้องกันฝุ่นและรักษาจาระบี

แม้ Universal Joint จะมีโครงสร้างแข็งแรง แต่หนึ่งในสาเหตุหลักที่ทำให้เกิดความเสียหายก่อนเวลา คือปัญหาจากการหล่อลื่นและสิ่งปนเปื้อน ปัญหาที่พบได้บ่อย ได้แก่ ฝุ่นและเศษโลหะเข้าไปภายใน Bearing น้ำหรือความชื้นเข้าสู่ระบบ และจาระบีรั่วออกจากจุดหล่อลื่น ดังนั้น Universal Joint คุณภาพสูงจึงออกแบบระบบซีลเพื่อป้องกันปัญหาเหล่านี้ เช่น Multi-Lip Seal, Triple Lip Seal, High Temperature Seal

ซีลที่ดีจะทำหน้าที่ 2 อย่างพร้อมกัน คือ ป้องกันสิ่งสกปรกจากภายนอกเข้าสู่ Bearing และรักษาจาระบีให้อยู่ภายในระบบ โดยเฉพาะในอุตสาหกรรมที่มีสภาพแวดล้อมรุนแรง เช่น โรงงานปูนซีเมนต์ เหมืองแร่ โรงงานเหล็ก โรงงานกระดาษ และการเลือกใช้ Seal ที่เหมาะสมสามารถช่วยลด Downtime และยืดอายุ Universal Joint ได้อย่างมาก

5. ระบบหล่อลื่น (Lubrication System)

การหล่อลื่นเป็นปัจจัยสำคัญที่ส่งผลโดยตรงต่ออายุการใช้งานของ Universal Joint เนื่องจากภายใน Bearing มีการหมุนด้วยความเร็วสูง หากไม่มีการหล่อลื่นที่เพียงพอ จะเกิดแรงเสียดทานสูง ความร้อนสะสม การสึกหรอของผิวโลหะ และBearing เสียหาย Universal Joint ที่ออกแบบมาสำหรับงานอุตสาหกรรมจึงมักมีระบบหล่อลื่น เช่น

• Grease Nipple จุดเติมจาระบี
• Internal Grease Passage ช่องทางส่งจาระบีภายใน
• Lubrication Channel ร่องกระจายสารหล่อลื่น

6. Yoke แบบ Forged เพิ่มความแข็งแรงของโครงสร้าง

Yoke เป็นชิ้นส่วนที่ทำหน้าที่เชื่อมต่อระหว่าง Universal Joint กับเพลาส่งกำลัง โดยเป็นจุดที่รับแรงบิดจาก Shaft และถ่ายทอดแรงเข้าสู่ Cross เนื่องจาก Yoke ต้องรับแรงบิดสูง รวมถึงแรงกระแทกที่เกิดขึ้นขณะเครื่องจักรเริ่มทำงานหรือมีการเปลี่ยนโหลดอย่างรวดเร็ว การออกแบบ Yoke จึงมีผลโดยตรงต่อความแข็งแรงของ Universal Joint ทั้งชุด Universal Joint สำหรับงานอุตสาหกรรมหนักมักเลือกใช้ Forged Yoke หรือ Yoke ที่ผ่านกระบวนการตีขึ้นรูป แทนการผลิตแบบหล่อ (Casting) กระบวนการ Forging จะใช้แรงอัดสูงเพื่อจัดเรียงโครงสร้างภายในของเนื้อโลหะ ทำให้แนว Grain Flow ของวัสดุมีความต่อเนื่องไปตามรูปทรงของชิ้นส่วน

7. Precision Machining ลดการสั่นสะเทือนของระบบ

แม้ Universal Joint จะมีวัสดุที่แข็งแรง แต่หากกระบวนการผลิตไม่มีความแม่นยำ ก็สามารถทำให้เกิดปัญหาในการใช้งานได้ ดังนั้นชิ้นส่วนสำคัญ เช่น Cross, Bearing Surface, Yoke Bore, Shaft Connection จึงต้องผ่านกระบวนการ Precision Machining หรือการผลิตด้วยความละเอียดสูง การกลึงและเจียระไนที่แม่นยำช่วยควบคุม

• ระยะเคลียร์แรนซ์ (Clearance)
• ขนาดของ Bearing Seat
• แนวศูนย์การหมุน (Rotational Alignment)
• ความเรียบของผิวสัมผัส

หากชิ้นส่วนมีความคลาดเคลื่อนสูง อาจทำให้เกิดการหมุนไม่สมดุล แรงกระแทกภายใน Bearing เสียงดังผิดปกติ และการสั่นสะเทือนสูง แต่ Universal Joint ที่ผ่าน Precision Machining จะช่วยให้การหมุนมีความราบเรียบมากขึ้น ลดแรงสั่นสะเทือน (Vibration) ลดโหลดที่กระทำต่อ Bearing ลดการสึกหรอของชิ้นส่วนภายใน โดยเฉพาะในระบบที่มีความเร็วรอบสูง ความแม่นยำในการผลิตถือเป็นปัจจัยสำคัญที่ไม่สามารถมองข้ามได้

8. Dynamic Balancing สำหรับงานความเร็วรอบสูง

เมื่อ Driveshaft หรือ Universal Joint ทำงานที่ความเร็วรอบสูง ความไม่สมดุลเพียงเล็กน้อยของชิ้นส่วนหมุนสามารถสร้างแรงเหวี่ยง (Centrifugal Force) จำนวนมากได้ตัวอย่างเช่น ชิ้นส่วนที่มีน้ำหนักไม่สมดุลเพียงเล็กน้อย เมื่อหมุนด้วยความเร็วสูง อาจทำให้เกิดการสั่นสะเทือนเพิ่มขึ้น โหลดกระทำต่อ Bearing สูงขึ้น เสียงผิดปกติ อายุการใช้งานลดลง ดังนั้น Universal Joint และ Driveshaft สำหรับงานความเร็วสูงจึงต้องผ่านกระบวนการ

Dynamic Balancing ซึ่งเป็นการตรวจสอบและปรับสมดุลของชิ้นส่วนหมุนในขณะทำงานจริง ประโยชน์ของ Dynamic Balancing ได้แก่ ลดแรงสั่นสะเทือนของระบบ ลดภาระบน Bearing ลดเสียงรบกวน เพิ่มความเสถียรในการหมุน ลดความเสียหายของเครื่องจักร โดยเฉพาะในงาน เช่น เครื่องจักรผลิตความเร็วสูง ระบบ Turbine เครื่องจักรพลังงาน ระบบส่งกำลังขนาดใหญ่ การ Balance ที่ดีช่วยเพิ่ม Reliability ของระบบได้อย่างมาก

9. Heat Treatment เพิ่มอายุการใช้งานของชิ้นส่วน

ชิ้นส่วนภายใน Universal Joint ต้องเผชิญกับแรงกด แรงเสียดทาน และแรงกระแทกอย่างต่อเนื่อง หากใช้วัสดุที่ไม่ได้ผ่านการปรับปรุงคุณสมบัติ อาจเกิดปัญหา เช่น ผิวสึกเร็ว เกิดรอยร้าวจากความล้า สูญเสียรูปทรง แตกหักภายใต้โหลดสู ดังนั้นชิ้นส่วนสำคัญ เช่น Cross, Bearing Surface, Gear Connection, Yok จึงมักผ่านกระบวนการ Heat Treatment เช่น

• Case Hardening เป็นการเพิ่มความแข็งบริเวณผิวด้านนอก ขณะที่แกนกลางยังคงมีความเหนียว เหมาะสำหรับชิ้นส่วนที่ต้องรับแรงเสียดทานสูง
• Induction Hardening ใช้ความร้อนจากสนามแม่เหล็กไฟฟ้าเพื่อเพิ่มความแข็งเฉพาะบริเวณที่ต้องรับแรง
• Carburizing เป็นกระบวนการเพิ่มปริมาณคาร์บอนบริเวณผิวโลหะ ทำให้เกิดชั้นผิวแข็ง ช่วยให้ผิวทนต่อแรงกด ทนต่อ Fatigue และรองรับโหลดสูงผลจาก Heat Treatment ทำให้ Universal Joint สามารถทำงานหนักได้ยาวนานขึ้น

10. การออกแบบให้รองรับมุมการทำงานได้เหมาะสม

หนึ่งในคุณสมบัติสำคัญของ Universal Joint คือสามารถส่งกำลังระหว่างเพลาที่มีมุมแตกต่างกันได้ อย่างไรก็ตาม Universal Joint แต่ละรุ่นจะมีค่า Maximum Operating Angle หรือมุมการทำงานสูงสุดที่สามารถรองรับได้ หากใช้งานเกินค่าที่กำหนด จะทำให้เกิดปัญหา เช่น

• Bearing รับโหลดสูงขึ้น
• Cross เกิดแรงเค้นมากขึ้น
• เกิด Vibration เพิ่มขึ้น
• อุณหภูมิการทำงานสูงขึ้น
• อายุการใช้งานลดลง

ดังนั้นผู้ผลิตจึงออกแบบ Geometry ของชิ้นส่วนต่าง ๆ เช่น รูปทรงของ Cross มุมของ Yoke ระยะห่างของ Bearing หรือขนาดของ Bearing Cup เพื่อให้ Universal Joint สามารถทำงานได้อย่างเหมาะสมตามมุมที่กำหนด สำหรับงานที่มีมุมมากเป็นพิเศษ อาจเลือกใช้ Double Universal Joint, Constant Velocity Joint (CV Joint), Custom Universal Joint Design เพื่อควบคุมความเร็วรอบและลดความไม่สม่ำเสมอของการหมุน

ทำไม Universal Joint คุณภาพสูงจึงมีอายุการใช้งานยาวนานกว่า?

แม้ว่า Universal Joint Coupling หลายรุ่นในตลาดจะมีรูปลักษณ์ภายนอกที่ใกล้เคียงกัน แต่ความแตกต่างที่ส่งผลต่ออายุการใช้งานจริงกลับอยู่ในรายละเอียดภายใน ทั้งด้าน การเลือกวัสดุ การออกแบบโครงสร้าง กระบวนการผลิต และมาตรฐานการควบคุมคุณภาพ Universal Joint เป็นชิ้นส่วนที่ต้องทำงานภายใต้แรงกระทำหลายรูปแบบพร้อมกัน ไม่ว่าจะเป็นแรงบิดสูง (High Torque) แรงกระแทกจากการเริ่มเดินเครื่อง (Shock Load) แรงสลับจากการเปลี่ยนโหลด (Cyclic Load) รวมถึงแรงสั่นสะเทือนจากการหมุนต่อเนื่อง หากออกแบบหรือผลิตไม่ได้มาตรฐาน อาจทำให้เกิดการสึกหรอ ความร้อนสะสม และความเสียหายของชิ้นส่วนก่อนเวลาอันควร องค์ประกอบเหล่านี้ช่วยลดการสึกหรอ ลดความร้อน ลดแรงสั่นสะเทือน และยืดอายุการใช้งานของ Universal Joint ได้อย่างมีนัยสำคัญ

• คุณภาพของวัสดุ
• การตีขึ้นรูป (Forging)
• ความแม่นยำในการผลิต
• ระบบซีลและการหล่อลื่น
• การอบชุบความร้อน
• การถ่วงสมดุล
• การควบคุมคุณภาพในทุกขั้นตอน

สรุป

Universal Joint Coupling ที่มีความทนทานไม่ได้อาศัยเพียงวัสดุที่แข็งแรงเท่านั้น แต่เกิดจากการออกแบบเชิงวิศวกรรมที่คำนึงถึงทุกองค์ประกอบ ตั้งแต่ Cross, Bearing, Yoke, ระบบซีล, ระบบหล่อลื่น ไปจนถึงการอบชุบความร้อนและการถ่วงสมดุลของชิ้นส่วนหมุน การทำความเข้าใจโครงสร้างและหลักการออกแบบเหล่านี้จะช่วยให้วิศวกรและผู้รับผิดชอบงานซ่อมบำรุงสามารถเลือกใช้อุปกรณ์ได้อย่างเหมาะสม ลดปัญหาความเสียหายก่อนเวลาอันควร และเพิ่มประสิทธิภาพของเครื่องจักรในระยะยาว
