เมื่อ “ขนาด” ไม่ใช่แค่ตัวเลขเพียงอย่างเดียวครับ แต่คือความน่าเชื่อถือของระบบ ในกระบวนการผลิตเชิงวิศวกรรม ความคลาดเคลื่อนของขนาดเพียงเล็กน้อยในระดับไมโครเมตร (µm) สามารถส่งผลกระทบเชิงระบบได้อย่างมีนัยสำคัญ ตั้งแต่การประกอบที่ไม่พอดี (misfit) การสั่นสะเทือน (vibration) ไปจนถึงการเสียหายของอุปกรณ์ในระยะยาว (premature failure)
มาตรวิทยาเชิงมิติ (Dimensional Metrology) จึงไม่ใช่เพียง “การวัด” แต่เป็นโครงสร้างพื้นฐานของการควบคุมคุณภาพ (Quality Infrastructure) ที่เชื่อมโยงการออกแบบ การผลิต และการตรวจสอบเข้าด้วยกันอย่างเป็นระบบ
1. ความหมายและขอบเขตของ “มาตรวิทยาเชิงมิติ” (Dimensional Metrology)
Dimensional Metrology คือศาสตร์ว่าด้วยการวัดเชิงปริมาณของ “มิติ” (Dimensions) ซึ่งครอบคลุม 3 องค์ประกอบหลัก ได้แก่
- ขนาด (Size): ความยาว เส้นผ่านศูนย์กลาง ความหนา
- รูปทรงเรขาคณิต (Form): ความกลม (Roundness), ความเรียบ (Flatness), ความตรง (Straightness)
- ตำแหน่งและความสัมพันธ์ (Position & Orientation): ความขนาน (Parallelism), ความตั้งฉาก (Perpendicularity), ตำแหน่ง (Position)
การวัดในบริบทนี้ไม่ใช่แค่การอ่านค่า แต่ต้องอ้างอิงกับ “มาตรฐาน” (Standards) และ “ระบบหน่วย” (SI Units) อย่างถูกต้อง พร้อมทั้งมีการประเมินความไม่แน่นอนของการวัด (Measurement Uncertainty)
2. แนวคิดหลักในงานวัดละเอียด (Precision Measurement Concepts)

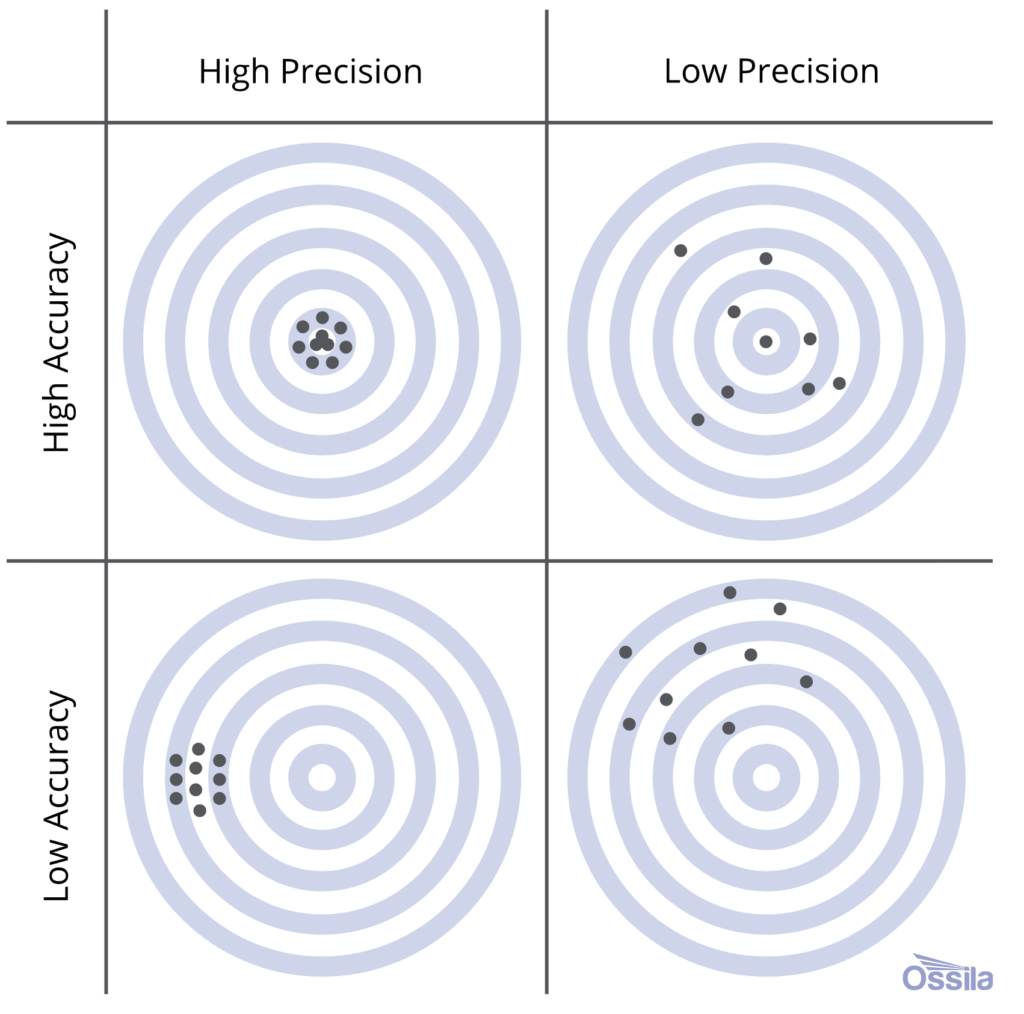

2.1 Accuracy vs Precision
- Accuracy (ความถูกต้อง): ความใกล้เคียงกับค่าจริง (True Value)
- Precision (ความเที่ยง): ความสม่ำเสมอของค่าที่วัดซ้ำ
ระบบการวัดที่ดีต้องมีทั้งสองอย่าง หากวัดซ้ำได้ค่าใกล้กันแต่เบี่ยงจากค่าจริง แสดงว่ามี Precision สูงแต่ Accuracy ต่ำ ซึ่งอาจเกิดจากการสอบเทียบที่ไม่ถูกต้อง
2.2 Resolution และ Sensitivity
- Resolution: ความสามารถของเครื่องมือในการแยกแยะค่าที่เล็กที่สุด
- Sensitivity: ความไวต่อการเปลี่ยนแปลงของปริมาณที่วัด
เครื่องมือที่มี Resolution สูงไม่ได้หมายความว่าจะให้ค่าที่ถูกต้องเสมอไป หากไม่มีการควบคุมปัจจัยแวดล้อมและการสอบเทียบที่เหมาะสม
2.3 Measurement Uncertainty
การวัดทุกครั้งมี “ความไม่แน่นอน” ซึ่งต้องถูกประเมินและรายงานอย่างเป็นระบบ โดยอ้างอิงแนวทางเช่น GUM (Guide to the Expression of Uncertainty in Measurement)
แหล่งที่มาของ Uncertainty ได้แก่
- เครื่องมือวัด (Instrument Error)
- ผู้ปฏิบัติงาน (Operator Influence)
- สภาพแวดล้อม (Temperature, Humidity)
- วิธีการวัด (Measurement Method)
3. เครื่องมือและเทคโนโลยีในงาน Dimensional Metrology
3.1 เครื่องมือพื้นฐาน
- เวอร์เนียร์คาลิปเปอร์ (Vernier Caliper)

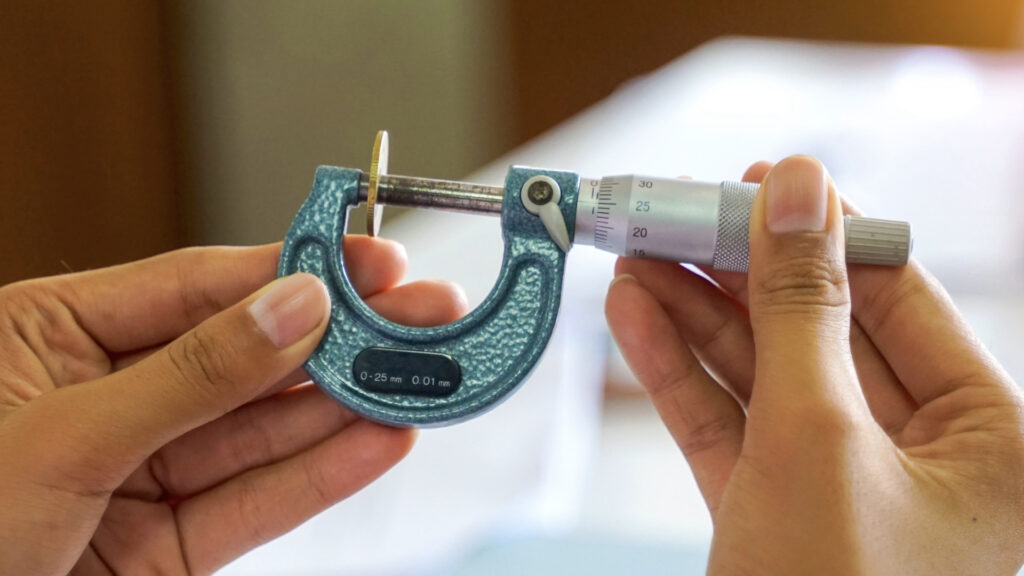

- ไมโครมิเตอร์ (Micrometer)
- ไดอัลเกจ (Dial Indicator)
เหมาะสำหรับงานตรวจสอบทั่วไปที่ต้องการความละเอียดระดับ 0.01–0.001 mm
3.2 เครื่องมือขั้นสูง

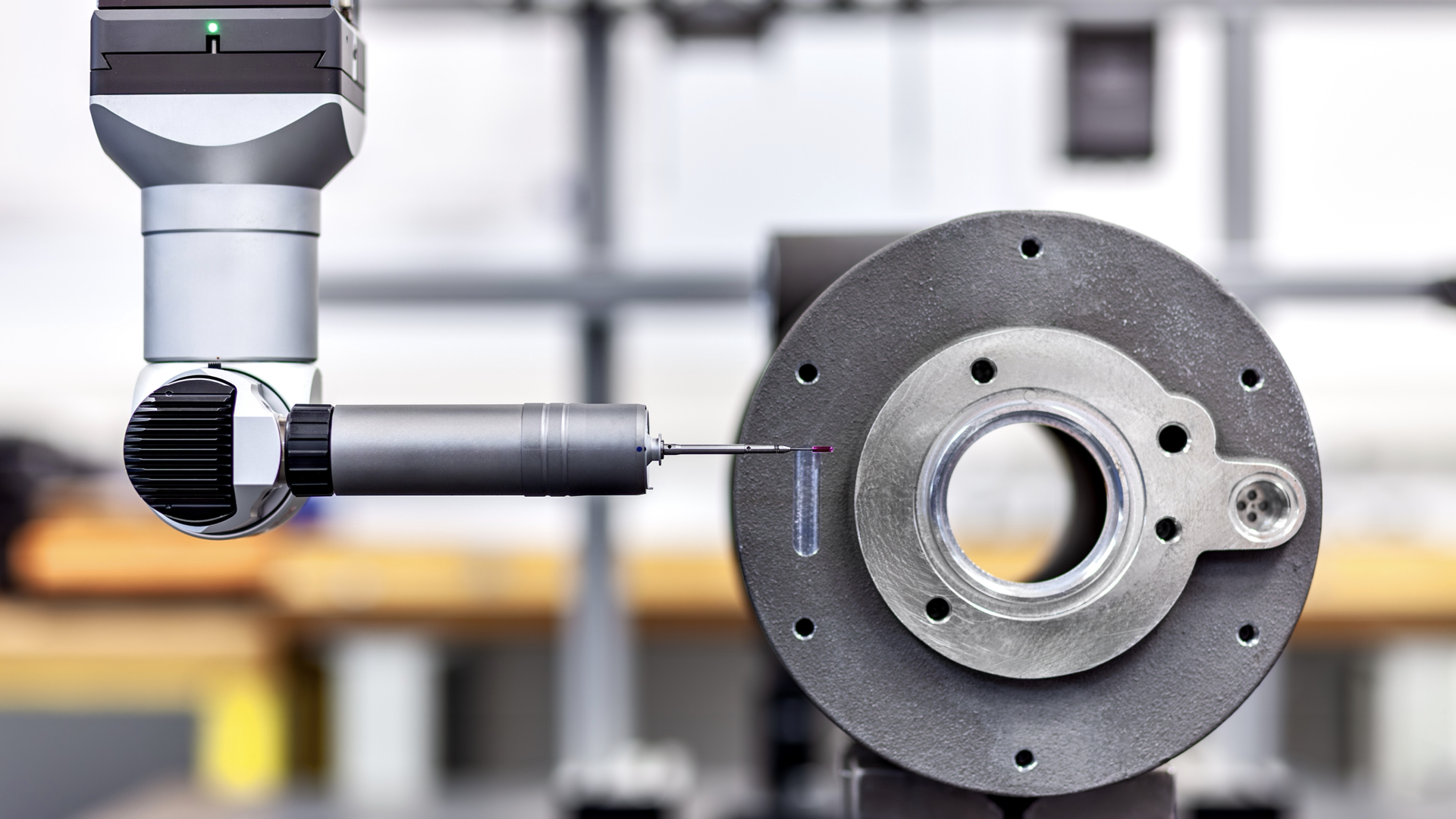

- CMM (Coordinate Measuring Machine): ใช้โพรบวัดพิกัด 3 มิติ วิเคราะห์ Geometry และ GD&T ได้อย่างแม่นยำ
- Optical Measurement Systems: เช่น Vision System, Laser Scanner สำหรับงานที่ต้องการความเร็วและไม่สัมผัสชิ้นงาน
- Surface Roughness Tester: สำหรับวัดค่าความหยาบผิว (Ra, Rz)
3.3 Digital & Smart Metrology
ในยุค Industry 4.0 ระบบการวัดเริ่มเชื่อมต่อกับฐานข้อมูล (Data Integration) และระบบ IoT ทำให้สามารถวิเคราะห์แนวโน้ม (Trend Analysis) และควบคุมกระบวนการแบบ Real-time
4. ความเชื่อมโยงกับ GD&T (Geometric Dimensioning and Tolerancing)
Dimensional Metrology มีบทบาทสำคัญในการตรวจสอบว่าชิ้นงานเป็นไปตามข้อกำหนด GD&T หรือไม่ ซึ่ง GD&T เป็น “ภาษาวิศวกรรม” ที่ใช้สื่อสารความต้องการด้าน Geometry ของชิ้นงาน
ตัวอย่างเช่น:
- Position Tolerance → ตรวจสอบตำแหน่งรู
- Flatness → ตรวจสอบความเรียบของผิว
- Circularity → ตรวจสอบความกลมของเพลา
หากไม่มีระบบการวัดที่แม่นยำ การตีความ GD&T จะไม่มีความหมายในเชิงปฏิบัติ
5. บทบาทในกระบวนการผลิต (Manufacturing Integration)
5.1 Incoming Inspection
ตรวจสอบวัตถุดิบก่อนเข้าสู่กระบวนการผลิต
5.2 In-process Control
ใช้ SPC (Statistical Process Control) เพื่อติดตามค่ามิติระหว่างการผลิต ลดความแปรปรวน (Variation)
5.3 Final Inspection
ยืนยันว่าชิ้นงานสอดคล้องกับ Specification ก่อนส่งมอบลูกค้า
6. ผลกระทบทางธุรกิจและวิศวกรรม
การลงทุนในระบบ Dimensional Metrology ที่มีประสิทธิภาพส่งผลโดยตรงต่อ:
- Cost Reduction: ลด Scrap และ Rework
- Quality Assurance: เพิ่มความน่าเชื่อถือของสินค้า
- Compliance: รองรับมาตรฐาน เช่น ISO 9001, IATF 16949
- Competitive Advantage: สร้างความแตกต่างในตลาดที่แข่งขันสูง
สรุป: จาก “การวัด” สู่ “การควบคุมคุณภาพทั้งระบบ”
Dimensional Metrology คือหนึ่งในแกนหลักของวิศวกรรมการผลิตยุคใหม่ ที่ไม่ได้หยุดอยู่แค่การวัดค่า แต่เป็นการสร้าง “ระบบความเชื่อถือได้” (Measurement Reliability System) ที่เชื่อมโยงตั้งแต่การออกแบบไปจนถึงการส่งมอบสินค้า
ในโลกที่ความแม่นยำกลายเป็นข้อได้เปรียบทางการแข่งขัน องค์กรที่เข้าใจและลงทุนในมาตรวิทยาเชิงมิติอย่างถูกต้อง จะสามารถควบคุมคุณภาพ ลดต้นทุน และยกระดับมาตรฐานสู่ระดับสากลได้อย่างยั่งยืน
