สวัสดีครับพี่ๆช่าง และทุกคน ในงานอุตสาหกรรมที่ต้องส่งกำลังจากเพลาหนึ่งไปยังอีกเพลาหนึ่ง Universal Joint Coupling เป็นชิ้นส่วนสำคัญที่ช่วยให้ระบบสามารถทำงานได้แม้แนวเพลาจะไม่อยู่ในแนวเดียวกัน แต่ในหลายอุตสาหกรรม Universal Joint แบบมาตรฐานอาจไม่สามารถตอบโจทย์การใช้งานที่มีข้อจำกัดเฉพาะได้ จึงเกิดแนวคิดของ Custom Universal Joint Coupling หรือ Universal Joint ที่ออกแบบเฉพาะสำหรับแต่ละงาน
เนื่องจากเครื่องจักรแต่ละประเภทมีเงื่อนไขการทำงานแตกต่างกัน ทั้งขนาดแรงบิด (Torque), ความเร็วรอบ (RPM), มุมการทำงาน, พื้นที่ติดตั้ง, น้ำหนักที่รับได้ และสภาพแวดล้อม เช่น ความร้อน ฝุ่น น้ำ หรือสารเคมี หากเลือกใช้ Universal Joint ทั่วไปที่ไม่เหมาะสม อาจทำให้เกิดปัญหา เช่น การสั่นสะเทือนสูง Bearing เสียเร็ว หรือเกิดความเสียหายต่อระบบส่งกำลัง
ตัวอย่างเช่น เครื่องจักรในอุตสาหกรรมเหล็ก โรงงานผลิตกระดาษ เหมืองแร่ หรือระบบขับเคลื่อนขนาดใหญ่ อาจต้องใช้ Universal Joint ที่สามารถรับแรงบิดสูง ทำงานต่อเนื่องตลอด 24 ชั่วโมง หรือรองรับแรงกระแทกจากการเริ่มเดินเครื่อง (Shock Load) ซึ่ง Universal Joint มาตรฐานอาจไม่สามารถรองรับได้ จึงจำเป็นต้องออกแบบโครงสร้างเฉพาะ ดังนั้น Custom Universal Joint Coupling จึงไม่ได้เป็นเพียงการปรับขนาดชิ้นส่วนให้ใหญ่ขึ้น แต่เป็นกระบวนการออกแบบระบบส่งกำลังที่เหมาะสมกับเงื่อนไขการใช้งานจริง เพื่อเพิ่มความทนทาน ลด Downtime และเพิ่มประสิทธิภาพของเครื่องจักรในระยะยาว
Custom Universal Joint Coupling คืออะไร?

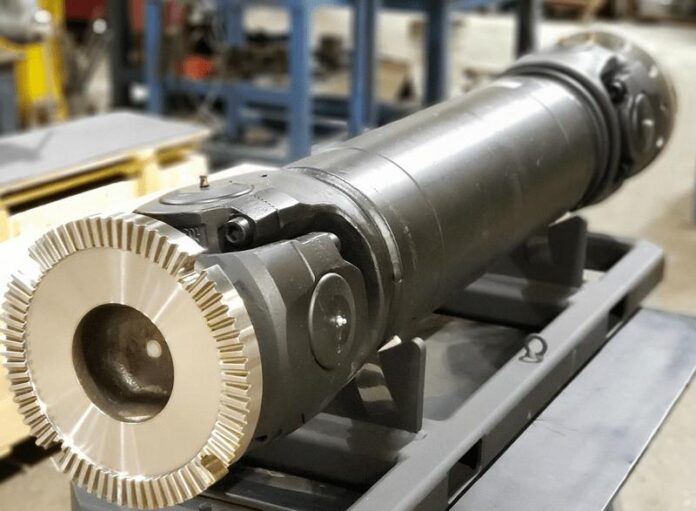

Custom Universal Joint Coupling คือ Universal Joint Coupling ที่ถูกออกแบบและผลิตขึ้นตามความต้องการเฉพาะของเครื่องจักรหรือระบบส่งกำลังแต่ละประเภท โดยมีการปรับเปลี่ยนรายละเอียดด้านโครงสร้าง วัสดุ ขนาด และคุณสมบัติการทำงานให้เหมาะสมกับสภาพการใช้งานจริง โดยทั่วไป Universal Joint มีหน้าที่หลักในการ ถ่ายทอดแรงบิด (Torque Transmission) ระหว่างเพลาสองชุดที่ไม่ได้อยู่ในแนวเดียวกัน สามารถรองรับการเปลี่ยนแปลงของมุมเพลา และช่วยให้ระบบส่งกำลังทำงานได้อย่างต่อเนื่อง แต่ในงานอุตสาหกรรมขนาดใหญ่ ความต้องการของแต่ละระบบแตกต่างกันมาก เช่น
- ต้องการรับ Torque สูงมาก
- ต้องทำงานที่ความเร็วรอบสูง
- มีมุมการทำงานมากกว่าปกติ
- มีข้อจำกัดด้านพื้นที่ติดตั้ง
- ต้องทนต่อแรงกระแทก
- ต้องใช้งานในสภาพแวดล้อมรุนแรง
ทำไมบางงานต้องใช้ Custom Universal Joint Coupling?
1. เพราะแต่ละเครื่องจักรมี Torque Requirement แตกต่างกัน
แรงบิดเป็นปัจจัยหลักที่กำหนดขนาดและโครงสร้างของ Universal Joint เครื่องจักรบางประเภท เช่น Rolling Mill, Crusher หรือ Mining Equipment ต้องส่งกำลังจำนวนมาก หากใช้ Universal Joint ที่มี Torque Rating ต่ำเกินไป อาจเกิดปัญหา เช่น Cross แตก Bearing เสียหาย Yoke เกิดรอยร้าว เพลาบิดตัว
2. เพื่อรองรับมุมการทำงานของเพลาที่แตกต่างกัน
Universal Joint แต่ละรุ่นมีข้อจำกัดด้าน Working Angle ในบางระบบ เพลาขับและเพลารับไม่ได้อยู่ในแนวเดียวกัน และมีพื้นที่ติดตั้งจำกัด ทำให้ต้องออกแบบ Universal Joint ให้สามารถทำงานที่มุมเฉพาะ เช่น เพิ่มความสามารถในการรองรับมุมเพลา ปรับความยาวของ Driveshaft ปรับตำแหน่ง Yoke ให้เหมาะกับเครื่องจักรการออกแบบเฉพาะช่วยลดแรงสั่นสะเทือนและเพิ่มอายุการใช้งาน
3. เพื่อรองรับสภาพแวดล้อมที่รุนแรง
เครื่องจักรในอุตสาหกรรมหนักมักทำงานในสภาวะที่ Universal Joint ทั่วไปอาจไม่เหมาะสม เช่น อุณหภูมิสูงจากเตาหลอม ฝุ่นจากเหมือง น้ำและความชื้น สารเคมีในกระบวนการผลิต Custom Universal Joint สามารถเลือกได้ทั้ง วัสดุพิเศษ ระบบซีลป้องกันสิ่งปนเปื้อน จาระบีสำหรับอุณหภูมิสูง การอบชุบความร้อนเพื่อเพิ่มความแข็งแรง
ส่วนประกอบของ Universal Joint Coupling ที่สามารถออกแบบเฉพาะได้
1. Cross Assembly:
หัวใจหลักของการถ่ายทอดแรงบิด หรือชุดกากบาทของ Universal Joint ถือเป็นชิ้นส่วนสำคัญที่สุด เนื่องจากเป็นจุดที่รับและถ่ายทอดแรงบิด (Torque) จากเพลาขับไปยังเพลารับโดยตรง ในงานที่มีโหลดสูงหรือมีการเปลี่ยนแปลงของแรงอย่างรวดเร็ว Cross Assembly จำเป็นต้องได้รับการออกแบบให้เหมาะสมกับสภาพการใช้งาน เช่น
- ขนาด Torque ที่ต้องรับ ขนาดของ Cross ต้องสัมพันธ์กับแรงบิดที่เกิดขึ้น หากเลือกขนาดต่ำกว่าความต้องการ อาจทำให้เกิดการบิดตัว ความล้า หรือเกิดการแตกหักของชิ้นส่วน
- อายุการใช้งานของ Bearing การออกแบบ Cross ต้องคำนึงถึงแรงที่ส่งผ่านไปยัง Bearing เพื่อให้สามารถรองรับโหลดได้ตามอายุการใช้งานที่ต้องการ
- ความเร็วรอบในการทำงาน (RPM) ในระบบที่หมุนด้วยความเร็วสูง ต้องควบคุมความสมดุลของชุด Cross และลดการสั่นสะเทือนที่อาจเกิดขึ้น
- Shock Load หรือแรงกระแทก เครื่องจักรบางประเภท เช่น เครื่องบด เครื่องรีด หรือเครื่องจักรหนัก อาจมีแรงกระแทกขณะเริ่มเดินเครื่องหรือเปลี่ยนโหลด จึงต้องออกแบบ Cross ให้มีความแข็งแรงและทนต่อแรงกระชาก
2. Bearing และระบบหล่อลื่น:
ปัจจัยสำคัญต่ออายุการใช้งาน Bearing ภายใน Universal Joint มีหน้าที่ช่วยให้ Cross สามารถหมุนได้อย่างราบรื่น พร้อมรับแรงจากการส่งกำลังและแรงด้านข้างที่เกิดจากมุมการทำงานของเพลา สำหรับงานทั่วไป Bearing อาจมีขนาดมาตรฐาน แต่ในงานอุตสาหกรรมหนัก จำเป็นต้องออกแบบระบบ Bearing ให้เหมาะสมกับสภาพการใช้งาน เช่น
- เพิ่มความสามารถในการรับโหลด ในงานที่มีแรงกดสูงหรือทำงานต่อเนื่องเป็นเวลานาน อาจต้องเลือก Bearing ที่มีความสามารถในการรับแรงมากขึ้น เพื่อป้องกันการสึกหรอและลดโอกาสเกิดความเสียหายก่อนเวลา
- ปรับปรุงระบบซีล (Sealing System) ระบบซีลมีหน้าที่ป้องกันสิ่งปนเปื้อน เช่น ฝุ่น น้ำ เศษโลหะ สารเคมี การออกแบบซีลที่เหมาะสมช่วยรักษาคุณภาพของสารหล่อลื่น และป้องกันความเสียหายของ Bearing
- เพิ่มช่องทางจาระบี (Lubrication Channel) สำหรับงานที่ต้องทำงานต่อเนื่อง เช่น โรงงานเหล็กหรือระบบอุตสาหกรรมหนัก อาจต้องออกแบบทางเดินจาระบีเพิ่มเติม เพื่อให้สารหล่อลื่นกระจายเข้าสู่จุดหมุนได้ทั่วถึง ลดแรงเสียดทานและความร้อนสะสม
- ลดการสึกหรอการเลือกชนิดจาระบีที่เหมาะสม รวมถึงการออกแบบช่องว่างภายใน (Clearance) อย่างแม่นยำ ช่วยลดการเสียดสีระหว่างชิ้นส่วน และเพิ่มอายุการใช้งานของ Universal Joint
3. Yoke และ Connection Interface:
จุดเชื่อมต่อที่ต้องออกแบบให้เหมาะกับเครื่องจักร Yoke คือส่วนโครงสร้างที่เชื่อมต่อระหว่าง Universal Joint กับเพลาหรือระบบขับเคลื่อนของเครื่องจักร ซึ่งแต่ละโรงงานอาจมีรูปแบบการติดตั้งแตกต่างกัน ดังนั้น Custom Universal Joint จึงสามารถออกแบบส่วนเชื่อมต่อ (Connection Interface) ให้เหมาะสมกับระบบเดิม เช่น
- Flange Connection เป็นการเชื่อมต่อแบบหน้าแปลน เหมาะสำหรับระบบที่ต้องการความแข็งแรงสูงและสามารถถอดประกอบเพื่อซ่อมบำรุงได้ง่าย เช่น ระบบ Driveshaft ในเครื่องจักรขนาดใหญ่
- Splined Shaft ใช้ร่องฟันเฟืองเพื่อถ่ายทอดแรงบิด เหมาะกับงานที่ต้องการส่งกำลังสูง พร้อมรองรับการเคลื่อนที่ตามแนวแกนของเพลา
- Key Connection ใช้ลิ่ม (Key) เป็นตัวล็อกระหว่างเพลากับชิ้นส่วนหมุน เหมาะกับระบบที่ต้องการโครงสร้างเรียบง่ายและติดตั้งง่าย
- Customized Mounting Pattern ในเครื่องจักรที่มีข้อจำกัดด้านพื้นที่หรือเป็นระบบเก่าที่มีรูปแบบเฉพาะ สามารถออกแบบตำแหน่งรูยึด ขนาดหน้าแปลน หรือรูปแบบติดตั้งใหม่ให้เข้ากับเครื่องจักรเดิมได้
ทำไมการออกแบบเฉพาะจึงสำคัญ?
Universal Joint ที่ออกแบบให้เหมาะกับระบบจริง จะช่วยให้รองรับแรงบิดได้อย่างเหมาะสม ลดการสั่นสะเทือนของระบบส่งกำลัง และเพิ่มอายุการใช้งานของ Bearing และ Cross แถมยังลดค่าใช้จ่ายจาก Downtime เพิ่มความปลอดภัยในการทำงานของเครื่องจักร ดังนั้น Custom Universal Joint Coupling ไม่ใช่เพียงการผลิตชิ้นส่วนที่มีขนาดแตกต่างจากมาตรฐาน แต่เป็นการออกแบบระบบส่งกำลังให้เหมาะกับ โหลด ความเร็ว สภาพแวดล้อม และข้อจำกัดของเครื่องจักรแต่ละประเภท เพื่อให้สามารถทำงานได้อย่างมีประสิทธิภาพและเชื่อถือได้ในระยะยาว.
ข้อมูลที่ควรเตรียมก่อนออกแบบ Custom Universal Joint
- Torque ที่ต้องการส่งผ่าน
- ความเร็วรอบ (RPM)
- มุมการทำงานของเพลา
- ขนาดพื้นที่ติดตั้ง
- ขนาดเพลาและ Connection Type
- รูปแบบการใช้งาน (ต่อเนื่องหรือเป็นช่วง)
- อุณหภูมิและสภาพแวดล้อม
- อายุการใช้งานที่ต้องการ
ตัวอย่างงานที่นิยมใช้ Custom Universal Joint Coupling
Custom Universal Joint Coupling นิยมใช้ในอุตสาหกรรมที่ต้องการระบบส่งกำลังที่มีความแข็งแรงสูง และต้องรองรับเงื่อนไขการทำงานเฉพาะ เนื่องจาก Universal Joint แบบมาตรฐานอาจไม่สามารถตอบโจทย์ด้านแรงบิด ความเร็วรอบ มุมการทำงาน หรือสภาพแวดล้อมของเครื่องจักรได้ใน อุตสาหกรรมเหล็ก (Steel Industry) เช่น Rolling Mill และเครื่องจักรรีดเหล็ก Universal Joint ต้องสามารถรับ Torque สูงและ Shock Load จากกระบวนการผลิต จึงต้องออกแบบ Cross Assembly, Bearing และ Yoke ให้มีความแข็งแรง เพื่อรองรับการทำงานต่อเนื่องตลอด 24 ชั่วโมง
สำหรับ อุตสาหกรรมเหมืองแร่ (Mining Industry) เครื่องจักรอย่าง Crusher และ Conveyor ต้องทำงานในสภาพแวดล้อมที่มีฝุ่นและแรงกระแทกสูง Custom Universal Joint จึงถูกออกแบบให้ทนทาน มีระบบซีลที่ดี และสามารถรับโหลดหนักได้ หรือใน อุตสาหกรรมพลังงาน (Energy Industry) เช่น ระบบ Turbine และ Generator ต้องให้ความสำคัญกับความแม่นยำและการลดแรงสั่นสะเทือน Universal Joint จึงต้องออกแบบให้มีสมดุลสูงและสามารถทำงานได้อย่างต่อเนื่อง
นอกจากนี้ยังพบในอุตสาหกรรม กระดาษ ปูนซีเมนต์ และเครื่องจักรเฉพาะทาง ที่ต้องการขนาด Connection หรือรูปแบบการติดตั้งเฉพาะ เพื่อให้เหมาะสมกับข้อจำกัดของแต่ละระบบดังนั้น Custom Universal Joint Coupling จึงเป็นทางเลือกสำคัญสำหรับงานที่ต้องการความทนทาน ลด Downtime และเพิ่มประสิทธิภาพของระบบส่งกำลังในระยะยาว.
สรุป
Custom Universal Joint Coupling คือโซลูชันสำหรับงานที่ Universal Joint มาตรฐานไม่สามารถตอบสนองความต้องการได้ โดยการออกแบบจะพิจารณาจากแรงบิด ความเร็ว มุมการทำงาน สภาพแวดล้อม และข้อจำกัดของเครื่องจักร แม้ Universal Joint จะเป็นเพียงหนึ่งในชิ้นส่วนของระบบส่งกำลัง แต่การเลือกแบบที่เหมาะสมสามารถช่วยลดการหยุดเครื่องจักร เพิ่มความปลอดภัย และยืดอายุการใช้งานของระบบโดยรวมได้อย่างมาก โดยเฉพาะในอุตสาหกรรมหนักที่ทุกวินาทีของการผลิตมีมูลค่าสูง.
