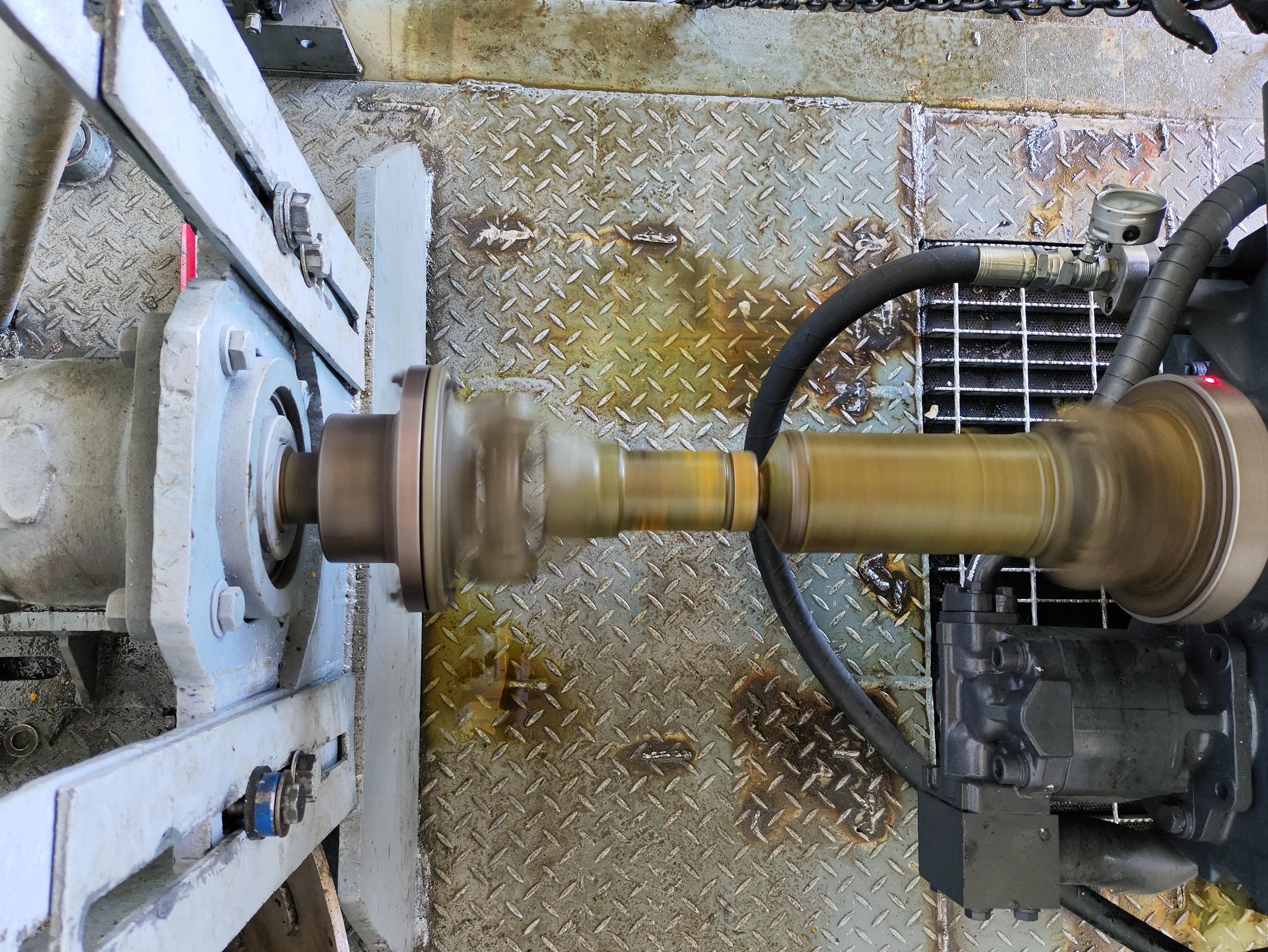

สวัสดีครับพี่ๆช่าง และทุกคน ในงานระบบส่งกำลังของเครื่องจักรอุตสาหกรรม การเลือก Driveshaft ไม่ได้ดูแค่เรื่องแรงบิด (Torque) เพียงอย่างเดียว แต่ “ความเร็วรอบสูงสุด” หรือ Speed Limit ก็เป็นสิ่งสำคัญไม่แพ้กัน เพราะเมื่อเพลาขับหมุนด้วยความเร็วสูงเกินค่าที่กำหนด จะเกิดแรงสั่นสะเทือนและความเค้นสะสม
ซึ่งอาจนำไปสู่ความเสียหายของเพลา ลูกปืน และข้อต่อได้ เพราะเมื่อเพลาขับหมุนด้วยความเร็วสูงเกินค่าที่กำหนด จะเกิดแรงสั่นสะเทือนและความเค้นสะสม ซึ่งอาจนำไปสู่ความเสียหายของเพลา ลูกปืน และข้อต่อได้ ดังนั้น Speed Limit จึงไม่ใช่แค่ตัวเลขทางเทคนิค แต่เป็น “ขีดจำกัดความปลอดภัย” ที่ช่วยปกป้องทั้งเครื่องจักรและระบบการผลิตโดยรวมครับ
Driveshaft คืออะไร?
Driveshaft (เพลาขับ) คือชิ้นส่วนในระบบส่งกำลังของเครื่องจักรหรือยานยนต์ ที่ทำหน้าที่ส่งถ่ายแรงบิด (Torque) และการหมุน (Rotational Power) จากแหล่งกำเนิดพลังงาน เช่น มอเตอร์ เครื่องยนต์ หรือเกียร์ ไปยังอุปกรณ์ปลายทางที่ต้องการใช้งาน พูดง่าย ๆ คือ Driveshaft เป็นตัวกลางในการส่งกำลังการหมุนจากต้นกำลังไปยังโหลด
หน้าที่หลักของ Driveshaft คือการส่งผ่านแรงบิดจากต้นกำลังไปยังเครื่องจักรปลายทาง และช่วยให้ระบบสามารถทำงานได้ต่อเนื่องแม้ระยะห่างระหว่างอุปกรณ์จะมาก หรือแนวเพลาไม่ได้อยู่ในแนวตรงเดียวกัน Driveshaft ยังช่วยลดข้อจำกัดด้านระยะห่างของเครื่องจักร ทำให้สามารถออกแบบระบบส่งกำลังในพื้นที่ที่มีข้อจำกัดได้ยืดหยุ่นมากขึ้น

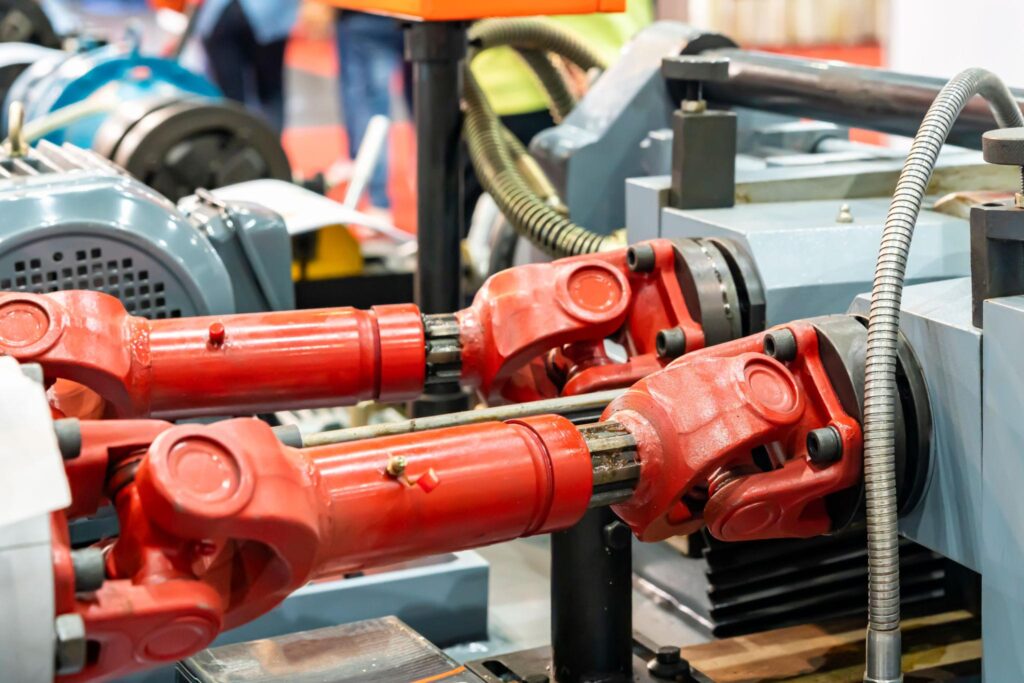

โครงสร้างของ Driveshaft โดยทั่วไปประกอบด้วยเพลาหลัก (Shaft Tube) ที่ทำหน้าที่รับและส่งแรงหมุน มีข้อต่อ (Universal Joint หรือ Coupling) สำหรับรองรับการเยื้องมุมของเพลาในระหว่างการทำงาน และอาจมีสลิป (Slip Yoke) เพื่อช่วยชดเชยการยืดและหดตัวของระยะเพลา รวมถึงแบริ่งรองรับในบางระบบเพื่อเพิ่มความนิ่งในการหมุน หลักการทำงานของ Driveshaft คือ เมื่อมอเตอร์หรือเครื่องยนต์เริ่มหมุน แรงบิดจะถูกส่งเข้าสู่เพลาขับ และถ่ายทอดต่อไปยังอุปกรณ์ปลายทาง เช่น เกียร์ ปั๊ม หรือใบพัด
แม้ว่าแนวเพลาจะไม่ตรงกัน Driveshaft ก็ยังสามารถส่งกำลังได้อย่างต่อเนื่อง เพราะมีข้อต่อช่วยรองรับการเปลี่ยนมุมระหว่างการหมุน Driveshaft ถูกนำไปใช้อย่างแพร่หลายในระบบอุตสาหกรรม เช่น เครื่องจักรโรงงาน ระบบสายพานลำเลียง Cooling Tower ปั๊มขนาดใหญ่ พัดลมอุตสาหกรรม และระบบส่งกำลังระยะไกลในเครื่องจักรหนัก
หน้าที่หลักของ Driveshaft
1. ส่งผ่านแรงบิด (Torque Transmission)
Driveshaft มีหน้าที่หลักในการถ่ายทอดแรงบิดจากต้นกำลัง เช่น มอเตอร์หรือเกียร์บ็อกซ์ ไปยังเครื่องจักรปลายทาง เพื่อให้เกิดการหมุนและการทำงานของระบบอย่างต่อเนื่องตลอดเวลา ในการทำงานจริง Driveshaft ต้องสามารถรองรับแรงบิดได้ตามค่าที่ออกแบบไว้ ทั้งแรงบิดเฉลี่ย (Operating Torque) และแรงบิดสูงสุดที่อาจเกิดขึ้น (Peak Load หรือ Shock Load) หากเลือกใช้งานไม่เหมาะสมหรือรับแรงเกินพิกัด อาจทำให้เกิดการบิดงอ การเสียรูป หรือความเสียหายรุนแรงต่อระบบส่งกำลังได้ ดังนั้นหน้าที่ในการส่งผ่านแรงบิดจึงถือเป็นหัวใจสำคัญที่สุดของ Driveshaft
2. รองรับความเร็วรอบ (RPM)
Driveshaft ต้องสามารถทำงานได้อย่างมีเสถียรภาพภายใต้ความเร็วรอบที่หลากหลาย ตั้งแต่รอบต่ำไปจนถึงรอบสูง โดยยังคงความสมดุลของการหมุน (Dynamic Balance) ไว้ได้อย่างเหมาะสม ในระบบอุตสาหกรรมที่มีการทำงานต่อเนื่อง ความเร็วรอบที่ไม่สมดุลอาจก่อให้เกิดแรงสั่นสะเทือนและแรงเหวี่ยงที่สูงขึ้น ซึ่งส่งผลต่ออายุการใช้งานของชิ้นส่วนโดยตรง การออกแบบ Driveshaft ที่ดีจึงต้องคำนึงถึงขีดจำกัดความเร็ว (Speed Limit) และความสามารถในการลดการสั่นสะเทือน เพื่อให้ระบบทำงานได้อย่างปลอดภัยและมีประสิทธิภาพในระยะยาว

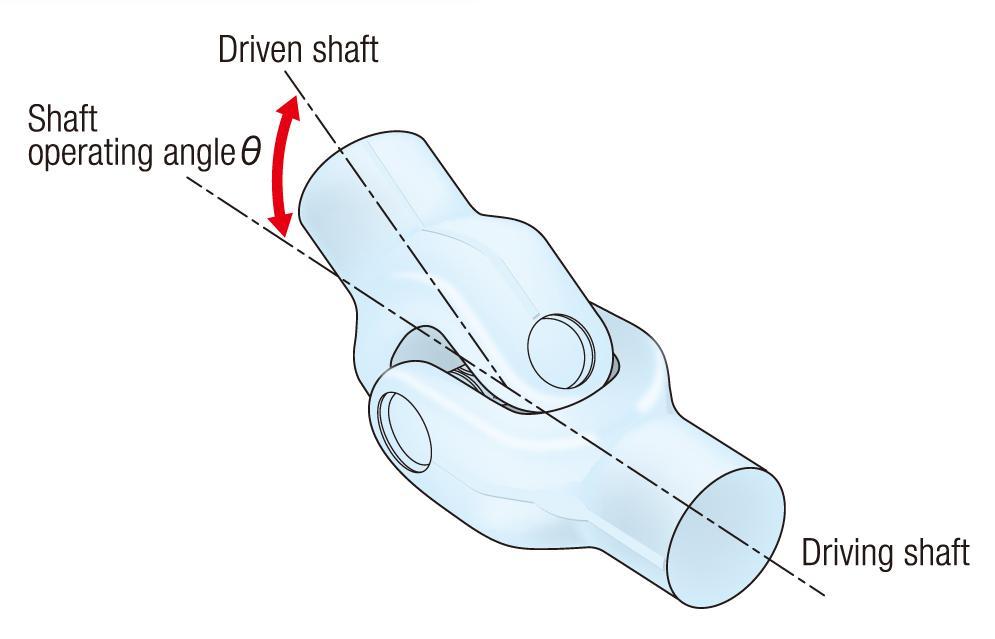

3. รองรับการเยื้องศูนย์ (Misalignment)
ในการติดตั้งเครื่องจักรจริง เพลาในระบบส่งกำลังมักไม่สามารถจัดให้อยู่ในแนวเดียวกันได้สมบูรณ์ 100% ทั้งในแนวตั้งและแนวนอน รวมถึงอาจมีการเปลี่ยนมุมระหว่างการทำงาน Driveshaft จึงถูกออกแบบให้สามารถรองรับการเยื้องศูนย์เหล่านี้ได้ผ่านข้อต่อ Universal Joint ซึ่งช่วยให้การส่งกำลังยังคงดำเนินต่อไปได้อย่างราบรื่น แม้จะมีความคลาดเคลื่อนของแนวเพลา การรองรับ Misalignment ที่ดีไม่เพียงช่วยให้ระบบทำงานได้ต่อเนื่อง แต่ยังช่วยลดแรงเค้นสะสมในชิ้นส่วนอื่น ๆ เช่น Bearing และ Gearbox อีกด้วย
4. ลดแรงสั่นสะเทือนในระบบ
Driveshaft ที่มีการออกแบบและติดตั้งอย่างเหมาะสม จะช่วยลดแรงสั่นสะเทือนที่เกิดขึ้นระหว่างการส่งกำลังได้อย่างมีประสิทธิภาพ โดยเฉพาะแรงสั่นสะเทือนที่เกิดจากการหมุนไม่สมดุลหรือแรงกระแทกจากโหลดที่เปลี่ยนแปลงอย่างรวดเร็ว การลดแรงสั่นสะเทือนนี้จะช่วยให้เครื่องจักรทำงานได้อย่างนิ่งและเสถียรมากขึ้น ลดการสึกหรอของชิ้นส่วนต่าง ๆ เช่น Universal Joint, Spline และ Bearing อีกทั้งยังช่วยยืดอายุการใช้งานของระบบโดยรวม และลดโอกาสการหยุดเครื่องแบบฉุกเฉินในกระบวนการผลิตอีกด้วย
Speed Limit ของ Driveshaft คืออะไร?
Speed Limit (หรือ Maximum Operating Speed) คือ ค่าความเร็วรอบสูงสุด (RPM) ที่เพลาขับสามารถทำงานได้อย่างปลอดภัย โดยไม่ก่อให้เกิดความเสียหายต่อโครงสร้างของเพลา และไม่ทำให้เกิดการสั่นสะเทือนที่ผิดปกติในระหว่างการทำงาน ค่าความเร็วรอบนี้เป็นขีดจำกัดสำคัญที่ผู้ใช้งานต้องคำนึงถึง เพราะเมื่อเพลาหมุนเกินค่าที่กำหนด จะทำให้เกิดแรงเหวี่ยงหนีศูนย์กลางสูงขึ้น
ส่งผลให้ระบบไม่เสถียรและเพิ่มความเสี่ยงต่อความเสียหายของชิ้นส่วนต่าง ๆ ในระบบส่งกำลัง Speed Limit ของ Driveshaft ไม่ได้เป็นค่าคงที่ แต่จะถูกกำหนดจากปัจจัยทางวิศวกรรมหลายด้านร่วมกัน เพื่อให้เหมาะสมกับสภาพการใช้งานจริงของเครื่องจักร
ความยาวของเพลา เป็นปัจจัยสำคัญที่มีผลโดยตรงต่อความเร็วรอบที่ปลอดภัย โดยเพลาที่มีความยาวมากจะมีโอกาสเกิดการโก่งตัวและการสั่นสะเทือนได้ง่ายเมื่อหมุนด้วยความเร็วสูง ขนาดและเส้นผ่านศูนย์กลางของเพลา ก็มีผลต่อความแข็งแรงเชิงโครงสร้าง เพลาที่มีขนาดใหญ่กว่าจะสามารถรองรับความเร็วรอบได้ดีกว่าเพลาขนาดเล็ก เนื่องจากมีความแข็งแรงและความนิ่งในการหมุนมากกว่า
น้ำหนักของเพลา เป็นอีกหนึ่งปัจจัยที่ส่งผลต่อแรงเหวี่ยงหนีศูนย์กลาง ยิ่งเพลามีน้ำหนักมาก ความเครียดที่เกิดขึ้นเมื่อหมุนด้วยความเร็วสูงก็จะยิ่งเพิ่มขึ้นตามไปด้วย ชนิดของข้อต่อ เช่น Universal Joint มีผลต่อข้อจำกัดด้านความเร็วรอบ เพราะข้อต่อแต่ละประเภทมีความสามารถในการรับแรงและการหมุนที่แตกต่างกัน ซึ่งส่งผลโดยตรงต่อ Speed Limit ของระบบ
ความสมดุลของการหมุน (Balance) เป็นสิ่งสำคัญอย่างมาก หากเพลาไม่สมดุลแม้เพียงเล็กน้อย เมื่อหมุนด้วยความเร็วสูงจะเกิดการสั่นสะเทือนที่รุนแรง และอาจนำไปสู่ความเสียหายของแบริ่งและโครงสร้างโดยรวม ความแข็งแรงของวัสดุที่ใช้ผลิตเพลา เป็นพื้นฐานสำคัญที่กำหนดว่าระบบจะสามารถรองรับแรงและความเร็วได้มากน้อยเพียงใด วัสดุที่มีคุณภาพสูงจะช่วยเพิ่มขีดจำกัดความเร็วรอบและความปลอดภัยในการใช้งาน ดังนั้น Speed Limit ของ Driveshaft จึงเป็นค่าที่เกิดจากการออกแบบทางวิศวกรรมร่วมกันหลายปัจจัย เพื่อให้ระบบสามารถทำงานได้อย่างมีประสิทธิภาพ ปลอดภัย และมีอายุการใช้งานที่ยาวนาน
ทำไมต้องควบคุมความเร็วรอบของ Driveshaft?
1. ป้องกัน “Critical Speed” หรือความเร็ววิกฤต
เมื่อเพลาขับหมุนด้วยความเร็วที่เพิ่มขึ้น จะมีช่วงหนึ่งที่เกิดการสั่นพ้องของระบบ หรือที่เรียกว่า Critical Speed ซึ่งทำให้เกิดแรงสั่นสะเทือนรุนแรงผิดปกติในตัวเพลา หากยังคงใช้งานที่ความเร็วนี้ต่อไป จะทำให้เพลาสั่นอย่างรุนแรง แบริ่งและข้อต่อสึกหรออย่างรวดเร็ว และในกรณีที่รุนแรงอาจทำให้เพลาหักหรือแตกได้
2. ลดแรงสั่นสะเทือน (Vibration)
เมื่อความเร็วรอบเพิ่มสูงขึ้น แรงเหวี่ยงหนีศูนย์กลาง (Centrifugal Force) จะเพิ่มตามไปด้วย
หากเพลาไม่ได้สมดุลอย่างสมบูรณ์ แม้เพียงเล็กน้อยก็จะทำให้เกิดการสั่นสะเทือนในระบบ
ผลที่ตามมาคือเครื่องจักรมีเสียงดัง เกิดแรงสั่นสะเทือนสะสม และเกิดความร้อนเพิ่มขึ้นในระบบ
3. ยืดอายุการใช้งานของชิ้นส่วน
การควบคุมความเร็วรอบให้อยู่ในช่วงที่เหมาะสม จะช่วยลดภาระการทำงานของชิ้นส่วนต่าง ๆ ไม่ว่าจะเป็นลูกปืน (Bearing), Universal Joint รวมถึงซีลและจุดหล่อลื่นต่าง ๆ ส่งผลให้ชิ้นส่วนมีอายุการใช้งานยาวขึ้น และลดค่าใช้จ่ายในการซ่อมบำรุง (Maintenance)
4. ป้องกันการเสียรูปของเพลา (Shaft Deflection)
เมื่อเพลายาวหมุนด้วยความเร็วสูง จะเกิดการโก่งตัวหรือการแอ่นตัวของเพลาในระหว่างการหมุน ซึ่งทำให้แนวศูนย์กลางการหมุนคลาดเคลื่อน โหลดกระจายไม่สม่ำเสมอ และเกิดการสึกหรอเฉพาะจุดในระบบ
5. ลดความเสี่ยงการเสียหายรุนแรง
หากใช้งานเกินค่า Speed Limit ของ Driveshaft อาจนำไปสู่ความเสียหายรุนแรงของระบบ เช่น เพลาหักกลางอากาศ Universal Joint แตก หรือเครื่องจักรหยุดทำงานกะทันหัน (Unplanned Shutdown) ซึ่งไม่เพียงกระทบต่อเครื่องจักร แต่ยังส่งผลต่อความปลอดภัยและต้นทุนการผลิตโดยรวม
Speed Limit ขึ้นอยู่กับอะไรบ้าง?
Speed Limit ของ Driveshaft หรือความเร็วรอบสูงสุดที่เพลาสามารถทำงานได้อย่างปลอดภัย ไม่ได้เกิดจากปัจจัยเดียว แต่เป็นผลรวมของหลายองค์ประกอบทางวิศวกรรมที่ส่งผลต่อความแข็งแรง ความเสถียร และการสั่นสะเทือนของระบบโดยตรง
ความยาวเพลา
ความยาวของเพลาเป็นปัจจัยสำคัญที่มีผลต่อความเสถียรในการหมุน
เพลาที่ยาวมากจะมีโอกาสเกิดการโก่งตัว (Deflection) และการสั่นสะเทือนได้ง่ายกว่าเพลาสั้น
เมื่อหมุนด้วยความเร็วสูง แรงสั่นสะเทือนจะสะสมมากขึ้น ทำให้เข้าใกล้ภาวะวิกฤต (Critical Speed) ได้เร็วขึ้น ส่งผลให้ความเร็วรอบที่ปลอดภัยลดลง
ขนาดเพลา (เส้นผ่านศูนย์กลาง)
ขนาดของเพลามีผลโดยตรงต่อความแข็งแรงเชิงโครงสร้าง
เพลาที่มีเส้นผ่านศูนย์กลางเล็กจะมีความแข็งน้อยกว่า ทำให้ทนต่อแรงเหวี่ยงและแรงดัดงอได้น้อย
ในทางกลับกัน เพลาขนาดใหญ่จะมีความแข็งแรงสูงกว่า สามารถรองรับความเร็วรอบได้ดีกว่าและมีเสถียรภาพมากขึ้น
การบาลานซ์ (Balance Quality)
ความสมดุลของเพลาเป็นปัจจัยสำคัญอย่างมากต่อการทำงานที่ความเร็วสูง
หากมีการกระจายน้ำหนักไม่สมดุล แม้เพียงเล็กน้อย จะทำให้เกิดแรงสั่นสะเทือนสะสมเมื่อรอบหมุนเพิ่มขึ้น
การบาลานซ์ที่ดีจะช่วยลดการสั่น ลดการสึกหรอของชิ้นส่วน และเพิ่มความสามารถในการทำงานที่รอบสูงได้อย่างปลอดภัย
ประเภทข้อต่อ (Universal Joint / CV Joint)
ชนิดของข้อต่อที่ใช้ในระบบส่งกำลังมีผลโดยตรงต่อข้อจำกัดด้านความเร็วรอบ Universal Joint แต่ละแบบมีข้อจำกัดด้านมุมการทำงานและความเร็วแตกต่างกัน ข้อต่อที่มีความแม่นยำสูงและออกแบบมาสำหรับรอบสูง จะสามารถรองรับ Speed Limit ได้มากกว่าและมีความเสถียรในการหมุนดีกว่า
วัสดุที่ใช้ผลิต
วัสดุของเพลาและชิ้นส่วนประกอบมีผลต่อความแข็งแรงและความทนทานต่อแรงหมุน วัสดุที่มีความแข็งแรงสูงและผ่านกระบวนการ Heat Treatment อย่างเหมาะสม จะสามารถรองรับแรงเหวี่ยงและแรงบิดได้ดี ในขณะที่วัสดุคุณภาพต่ำจะจำกัดความเร็วรอบที่ปลอดภัยและเสี่ยงต่อการเสียรูปหรือแตกหัก
คุณภาพการติดตั้งและ Alignment
การติดตั้งที่ถูกต้องและการจัดแนวศูนย์ (Alignment) เป็นปัจจัยที่มักถูกมองข้าม
หากติดตั้งไม่ตรงแนว จะทำให้เกิดแรงสั่นสะเทือนเพิ่มเติมในขณะหมุน
ซึ่งจะลดค่า Speed Limit ที่ใช้งานได้จริง และเพิ่มความเสี่ยงต่อการสึกหรอของระบบทั้งหมด
สรุป
Speed Limit ของ Driveshaft คือหนึ่งในพารามิเตอร์สำคัญที่สะท้อนถึง “ขีดจำกัดความปลอดภัยในการหมุน” ของระบบส่งกำลัง ซึ่งไม่ใช่เพียงตัวเลขทางเทคนิค แต่เป็นปัจจัยที่เกี่ยวข้องโดยตรงกับความมั่นคงของเครื่องจักรทั้งระบบ การใช้งานเพลาขับโดยไม่คำนึงถึงความเร็วรอบที่เหมาะสม อาจนำไปสู่ปัญหาสะสม เช่น การสั่นสะเทือน ความร้อน แบริ่งสึกหรอ ไปจนถึงความเสียหายรุนแรงของเพลาและข้อต่อ ซึ่งส่งผลต่อทั้งประสิทธิภาพการผลิตและความปลอดภัยในการทำงาน
ดังนั้น การควบคุมความเร็วรอบของ Driveshaft จึงมีความสำคัญอย่างยิ่ง เพื่อป้องกัน Critical Speed ลดแรงสั่นสะเทือน ยืดอายุการใช้งานของชิ้นส่วน และลดความเสี่ยงการหยุดเครื่องจักรโดยไม่คาดคิด ในภาพรวม Speed Limit ไม่ได้ขึ้นอยู่กับปัจจัยเดียว แต่เกิดจากการออกแบบและสภาพการใช้งานร่วมกัน ทั้งความยาวเพลา ขนาด การบาลานซ์ ประเภทข้อต่อ วัสดุ และคุณภาพการติดตั้ง กล่าวโดยสรุปคือ “การเลือกใช้งาน Driveshaft อย่างถูกต้อง ต้องมองทั้ง Torque และ Speed Limit ควบคู่กัน เพื่อให้ระบบทำงานได้อย่างปลอดภัยและมีประสิทธิภาพสูงสุด”
