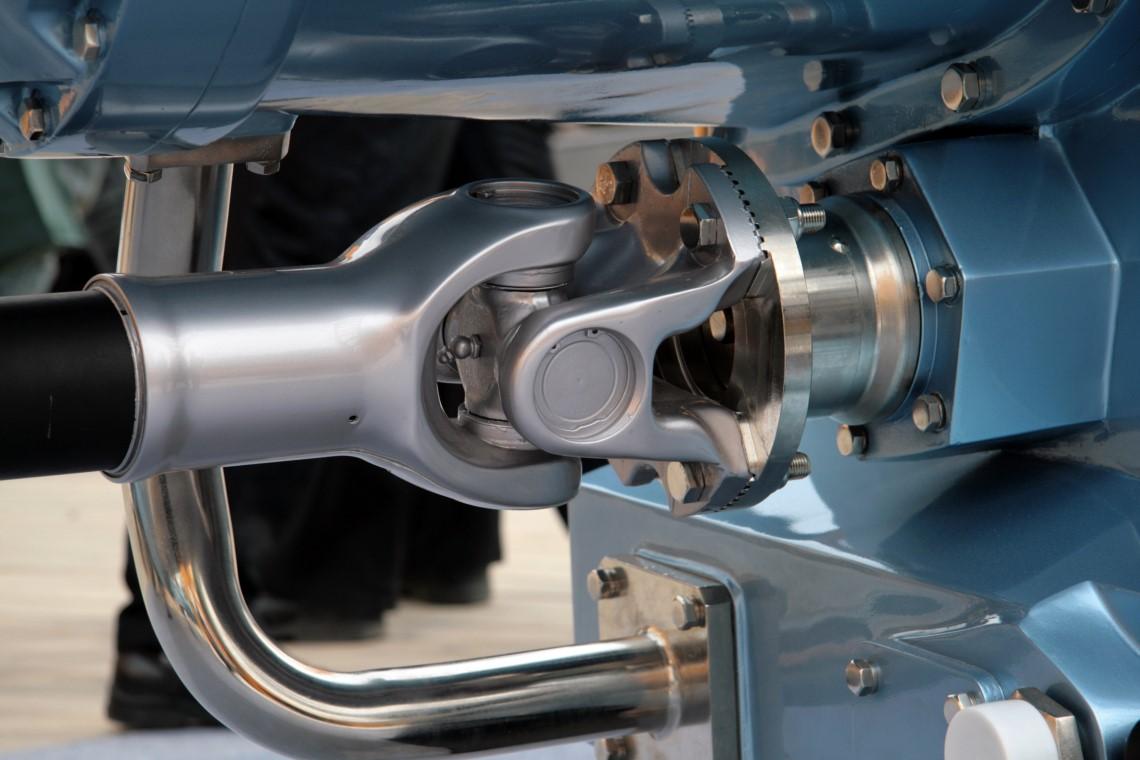

สวัสดีครับเพื่อนๆ และทุกท่านที่เข้ามาอ่าน ในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม Universal Joint Coupling (U-Joint) เป็นชิ้นส่วนสำคัญที่ทำหน้าที่ถ่ายทอดกำลังระหว่างเพลาสองด้าน แม้เพลาทั้งสองจะไม่ได้อยู่ในแนวเดียวกันก็ตาม
หลายโรงงานเมื่อเกิดปัญหา Universal Joint เสียหาย มักจะโฟกัสไปที่ ความเร็วรอบ (RPM) หรือ การหล่อลื่น (Lubrication) แต่กลับมองข้ามปัจจัยสำคัญที่สุดอย่าง Torque (แรงบิด) ซึ่งเป็นสาเหตุหลักของการแตกหัก สึกหรอ และลดอายุการใช้งานของ Universal Joint บทความนี้จะพาไปทำความเข้าใจว่า Torque คืออะไร และทำไมจึงเป็นตัวแปรสำคัญที่วิศวกรทุกคนควรคำนึงถึง
Torque (แรงบิด) คืออะไร?
Torque (แรงบิด) คือ “แรงที่ทำให้วัตถุเกิดการหมุนรอบแกน” โดยเกิดจาก แรง (Force) ที่กระทำในระยะห่างจากจุดหมุน หรือที่เรียกว่า ระยะรัศมี (Radius) ยิ่งออกแรงมาก หรือออกแรงในระยะที่ไกลจากจุดหมุนมากขึ้น ก็จะยิ่งทำให้เกิด “แรงบิด” มากขึ้นตามไปด้วย พูดแบบช่างเข้าใจง่าย: Torque = แรงที่ใช้บิดเพลาให้หมุน
Torque สูงเกินไป ส่งผลต่อ Universal Joint อย่างไร?
Universal Joint Coupling ถูกออกแบบให้รองรับแรงบิด (Torque) ได้ตามค่าพิกัดที่ผู้ผลิตกำหนด หากเครื่องจักรทำงานด้วยแรงบิดที่สูงเกินกว่าค่าดังกล่าว ไม่ว่าจะเป็นการรับโหลดต่อเนื่อง (Continuous Load) หรือการรับโหลดกระแทก (Shock Load) จะทำให้ชิ้นส่วนภายในเกิดความเค้น (Stress) สูงกว่าที่ออกแบบไว้ ส่งผลให้เกิดความเสียหายสะสม และอาจนำไปสู่การหยุดเดินเครื่องโดยไม่คาดคิด ด้านล่างคือผลกระทบที่เกิดขึ้นกับแต่ละชิ้นส่วนของ Universal Joint
1. Cross & Needle Bearing สึกหรอเร็วกว่าปกติ
Cross และ Needle Bearing เป็นชิ้นส่วนที่รับแรงบิดโดยตรง เมื่อ Torque สูงเกินพิกัด แรงกดที่กระทำต่อลูกปืนเข็มจะเพิ่มขึ้น ทำให้เกิดการสึกหรอ รอยกดบนผิวสัมผัส และความร้อนสะสม จาระบีเสื่อมสภาพเร็ว ส่งผลให้การหล่อลื่นไม่มีประสิทธิภาพ และอายุการใช้งานของ Universal Joint ลดลงอย่างมาก
2. Trunnion แตกหรือร้าวจากความล้า (Fatigue)

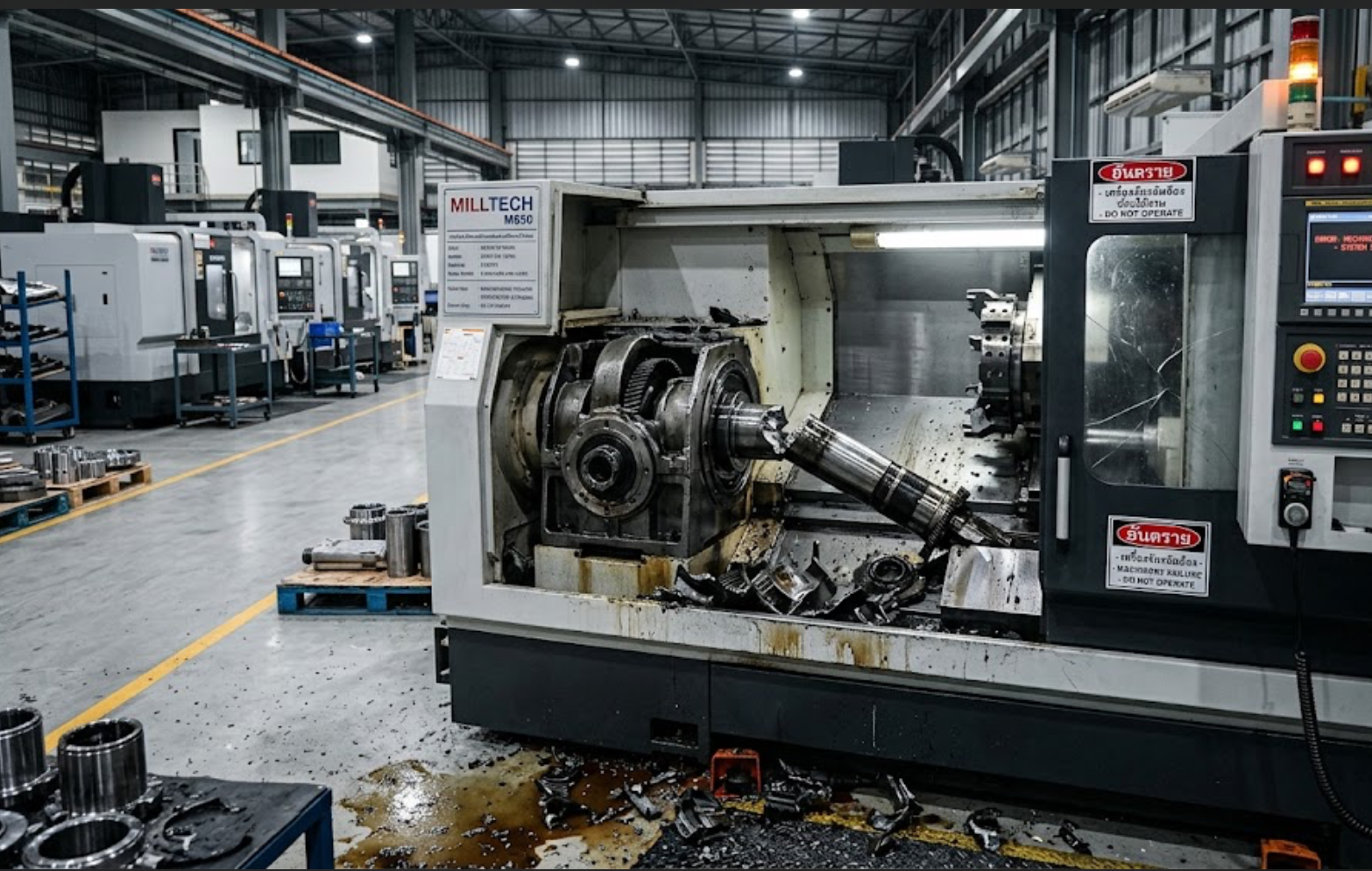

Trunnion หรือแกนของ Cross ต้องรับแรงบิดซ้ำ ๆ ตลอดการทำงาน หากรับ Torque เกินค่าที่ออกแบบไว้เป็นเวลานาน จะเกิดความล้าของวัสดุ (Fatigue) จนเกิดรอยร้าวขนาดเล็กที่ค่อย ๆ ขยายตัว และอาจแตกหักอย่างฉับพลัน ทำให้ระบบส่งกำลังหยุดทำงานทันที
3. Yoke บิดตัวและเกิด Misalignment
Yoke ทำหน้าที่เชื่อมต่อ Universal Joint กับเพลาหรือหน้าแปลน เมื่อรับ Torque สูงเกินพิกัด อาจเกิดการเสียรูปหรือบิดตัว ทำให้รูรองรับ Bearing ขยายและแนวเพลาคลาดเคลื่อน (Misalignment) ส่งผลให้เกิดแรงสั่นสะเทือนและเพิ่มภาระให้กับชิ้นส่วนอื่นในระบบ
4. Shaft บิดตัวและเกิดการสั่นสะเทือน
หากเพลาส่งกำลัง (Driveshaft) มีขนาดไม่เหมาะสมกับแรงบิดที่ใช้งาน Torque ที่สูงเกินไปจะทำให้เพลาบิดตัวหรือคดงอ ส่งผลให้เพลาสูญเสียสมดุล เกิดการสั่นสะเทือนระหว่างการหมุน และเพิ่มความเสียหายต่อ Bearing, Gearbox และอุปกรณ์ที่เชื่อมต่อ
5. Bolt และหน้าแปลนเสียหาย
แรงบิดที่เปลี่ยนแปลงตลอดเวลาหรือเกิด Shock Load จะทำให้สลักเกลียว (Bolt) รับแรงสลับอย่างต่อเนื่อง จนเกิดการคลายตัวหรือความล้าของวัสดุ หากปล่อยไว้อาจทำให้หน้าแปลนเสียหาย เกิดแรงกระแทกในระบบ และในกรณีรุนแรง Universal Joint อาจหลุดออกจากเพลาระหว่างการทำงาน ส่งผลให้เครื่องจักรหยุดเดินเครื่องและเกิดความเสียหายต่ออุปกรณ์โดยรอบ
Shock Load อันตรายกว่า Torque ปกติ
หลายโรงงานเลือก Universal Joint โดยอ้างอิงเพียงค่า Rated Torque จากแคตตาล็อก แต่ในสภาพการใช้งานจริง เครื่องจักรส่วนใหญ่ไม่ได้ทำงานด้วยแรงบิดคงที่ตลอดเวลา แต่จะมีช่วงที่เกิด Shock Load หรือแรงบิดกระแทก ซึ่งสร้างความเสียหายได้มากกว่า Torque ปกติหลายเท่า Shock Load มักเกิดขึ้นในช่วงที่เครื่องจักรเริ่มเดินเครื่อง หยุดกะทันหัน หรือเมื่อโหลดเปลี่ยนแปลงอย่างรวดเร็ว เช่น
- Conveyor ติดขัด จากวัสดุอุดตัน ทำให้มอเตอร์ส่งแรงบิดเพิ่มขึ้นทันที
- เครื่องอัด (Press Machine) ต้องใช้แรงบิดสูงในจังหวะเริ่มกดชิ้นงาน
- Crusher บดวัสดุที่มีความแข็งมากกว่าปกติ ทำให้เกิดแรงกระแทกเป็นช่วง ๆ
- Rolling Mill รับโหลดทันทีเมื่อแผ่นโลหะเข้าสู่ลูกรีด
- Mixer หรือ Agitator เริ่มหมุนขณะมีวัสดุเต็มถัง ทำให้ต้องใช้แรงบิดสูงกว่าปกติในช่วงสตาร์ท
ทำไม Torque จึงสำคัญกว่าความเร็วรอบ (RPM)?
หลายคนเข้าใจว่า ความเร็วรอบสูง (RPM สูง) คือสาเหตุหลักที่ทำให้ Universal Joint เสียหาย แต่ในความเป็นจริง ปัจจัยที่ส่งผลต่อความแข็งแรงและอายุการใช้งานมากกว่าคือ Torque หรือแรงบิด RPM เป็นเพียงตัวบ่งบอกว่าเพลาหมุนเร็วแค่ไหน แต่ Torque คือแรงที่ถูกส่งผ่านเข้าไปยังชิ้นส่วนภายในของ Universal Joint โดยตรง ไม่ว่าจะเป็น Cross, Trunnion, Needle Bearing และ Yoke หากแรงบิดสูงเกินพิกัด ชิ้นส่วนเหล่านี้จะรับภาระมากขึ้นจนเกิดการสึกหรอ ร้าว หรือแตกหักได้
ตัวอย่างเช่น เครื่องจักรที่หมุนด้วยความเร็วสูงแต่มีโหลดต่ำ อาจทำงานได้อย่างต่อเนื่องโดยไม่เกิดปัญหา แต่ในทางกลับกัน เครื่องจักรที่หมุนเพียง 50–100 RPM และต้องรับโหลดหนัก อาจสร้างแรงบิดมหาศาลจนทำให้ Universal Joint เสียหายได้ แม้จะทำงานที่ความเร็วต่ำก็ตาม ดังนั้น การเลือก Universal Joint จึงไม่ควรพิจารณาเฉพาะค่า RPM แต่ควรวิเคราะห์ข้อมูลด้านแรงบิดร่วมด้วย ได้แก่
- Continuous Torque : แรงบิดต่อเนื่องระหว่างการทำงานปกติ
- Peak Torque : แรงบิดสูงสุดที่เกิดขึ้นชั่วขณะ
- Shock Torque : แรงบิดกระแทกจากการเปลี่ยนโหลดอย่างรวดเร็ว
- Duty Cycle : ความถี่และระยะเวลาการทำงาน
- Service Factor : ค่าปลอดภัยที่ใช้เผื่อสภาวะการทำงานจริง
ตัวอย่างงานที่มี Torque สูง
- โรงงานเหล็ก (Steel Mill) – เครื่องรีดและลำเลียงเหล็กต้องส่งแรงบิดสูงต่อเนื่อง
- โรงงานซีเมนต์ – เครื่องบดและเครื่องผสมวัสดุรับโหลดมากตลอดเวลา
- โรงงานน้ำตาล – เครื่องหีบอ้อยและชุดลำเลียงมีแรงบิดสูงในช่วงเริ่มเดินเครื่อง
- โรงงานกระดาษ – ระบบลูกรีดและชุดขับเคลื่อนต้องทำงานต่อเนื่อง
- เหมืองแร่ – เครื่องบดหินและสายพานลำเลียงรับโหลดกระแทกสูง
- เครื่องรีดโลหะ (Rolling Mill) – มีการเปลี่ยนแปลงโหลดอย่างรวดเร็ว
- เครื่องบดหิน (Crusher) – เกิด Shock Load จากวัสดุที่มีความแข็งต่างกัน
- เครื่องผสมขนาดใหญ่ (Mixer / Agitator) – ต้องใช้แรงบิดสูงเพื่อกวนวัสดุปริมาณมาก
- สายพานลำเลียงวัสดุหนัก (Heavy Duty Conveyor) – รับแรงบิดต่อเนื่องตลอดการทำงาน
- เครื่องจักรด้านพลังงานและกังหัน (Energy & Turbine Equipment) – ต้องการระบบส่งกำลังที่มีความแข็งแรงและเชื่อถือได้
สรุป
Torque เป็นหนึ่งในปัจจัยที่มีผลต่ออายุการใช้งานของ Universal Joint Coupling มากที่สุด หากเลือกอุปกรณ์โดยไม่คำนึงถึงแรงบิดจริงที่เกิดขึ้น โดยเฉพาะ Peak Torque และ Shock Load อาจทำให้เกิดปัญหา เช่น ลูกปืนสึกหรอ Cross แตก เพลาบิด หรือเครื่องจักรหยุดทำงานโดยไม่คาดคิด การเลือก Universal Joint ที่เหมาะสมจึงไม่ควรพิจารณาเฉพาะขนาดหรือความเร็วรอบ แต่ต้องวิเคราะห์ลักษณะการใช้งานทั้งหมด ทั้งแรงบิด ความเร็ว มุมการทำงาน และสภาพแวดล้อม เพื่อให้ระบบส่งกำลังทำงานได้อย่างมีประสิทธิภาพ ปลอดภัย และมีอายุการใช้งานยาวนาน
บทความแนะนำ: หากต้องการเจาะลึกเรื่อง Universal Joint และ Driveshaft เพิ่มเติม สามารถติดตามบทความต่อเนื่องได้ เช่น การคำนวณอายุการใช้งาน (Bearing Life) ของ Universal Joint, Speed Limit ของ Driveshaft คืออะไร?, Design Features ที่ทำให้ Driveshaft ทนทาน และ Checklist ข้อมูลที่ต้องเตรียมก่อนเลือก Universal Joint ให้เหมาะกับเครื่องจักร
