สำหรับงาน Maintenance และ Reliability ในโรงงาน หนึ่งในปัญหาที่ดูเหมือนเล็ก แต่สามารถนำไปสู่ความเสียหายของเครื่องจักรขนาดใหญ่ได้ คือ การปนเปื้อนเข้าสู่ Bearing Housing เพราะแม้เราจะเลือกใช้ Bearing ที่มีคุณภาพดี และเลือก Lubricant ได้เหมาะสมกับงาน แต่หากบริเวณ Bearing Housing มีปัญหาเรื่อง น้ำ ความชื้น ฝุ่น หรือสิ่งปนเปื้อนเข้าสู่ระบบ อายุการใช้งานของ Bearing ก็อาจลดลงอย่างมาก

และนี่คือเหตุผลที่ชิ้นส่วนอย่าง Bearing Protector มีความสำคัญมากกว่าที่หลายคนคิด หนึ่งในเทคโนโลยีที่น่าสนใจคือ Micro Gap Technology ที่ใช้ใน LabTecta® 66 ซึ่งพัฒนาโดย AESSEAL

โดยแนวคิดสำคัญของเทคโนโลยีนี้คือ

“ตอนเครื่องจักรหมุน Seal สามารถ “เปิดช่องทาง” เพื่อจัดการกับการขยายตัวของอากาศและน้ำมันภายใน Housing
แต่เมื่อเครื่องหยุด ช่องว่างดังกล่าวจะปิดกลับ เพื่อช่วยป้องกันความชื้นจากภายนอกเข้าสู่ Bearing Housing“

ลองมาดูกันครับว่า หลักการนี้ทำงานอย่างไร

1. ก่อนอื่น… Bearing Protector มีหน้าที่อะไร?

Bearing Protector หรือ Bearing Isolator มีหน้าที่หลักในการปกป้องบริเวณ Bearing Housing โดยทั่วไปจะต้องจัดการกับปัญหา 2 ด้านพร้อมกัน

1. ป้องกัน Contamination Ingress เหลือการปนเปื้อนของน้ำมันหล่อลื่นจนน้ำมันเสื่อมสภาพและส่งผลให้ Bearing พัง!!

เช่น

• น้ำ
• Water Spray
• ความชื้น
• ฝุ่น
• สิ่งสกปรกจากสภาพแวดล้อม

ไม่ให้เข้าสู่ Bearing Housing

2. ป้องกัน Lubricant Egress

คือป้องกันไม่ให้น้ำมันหล่อลื่นหรือ Grease ภายใน Housing รั่วไหลออกมา เพราะทั้งสองปัญหาสามารถนำไปสู่ Failure ของ Bearing ได้

โดยลำดับขั้นตอนจะเป็นประมาณนี้นะครับ

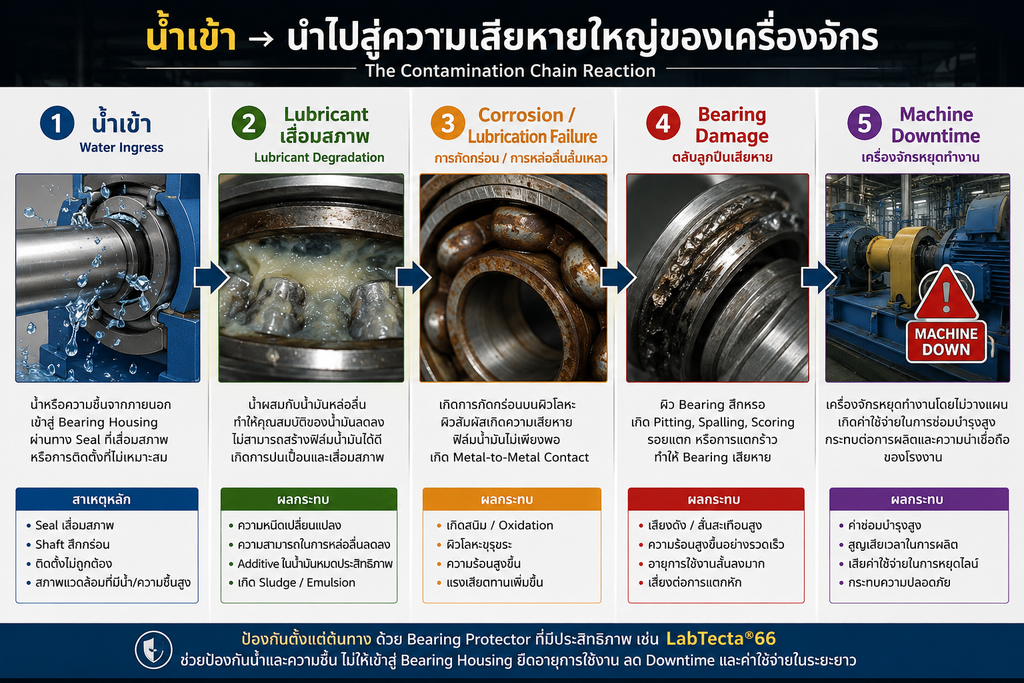

น้ำเข้า → Lubricant เสื่อมสภาพ → Corrosion / Lubrication Failure → Bearing Damage → Machine Downtime

ดังนั้น Bearing Protector จึงไม่ใช่เพียง “Seal กันน้ำ” แต่เป็นหนึ่งในองค์ประกอบของระบบ Contamination Control และ Reliability of Machine

2. ปัญหาของ Seal แบบสัมผัส Lip Seal แบบเดิม

ในเครื่องจักรอุตสาหกรรมทั่วไป เราอาจพบการใช้ Lip Seal เพื่อป้องกันน้ำมันรั่วและสิ่งสกปรกเข้าสู่ Bearing Housing หลักการทำงานคือ Lip ของ Seal จะสัมผัสกับผิว Shaft โดยตรง ข้อดีคือโครงสร้างไม่ซับซ้อน และสามารถสร้างแรงกดสัมผัสระหว่าง Seal กับ Shaft เพื่อช่วยป้องกันการรั่ว

แต่ในอีกมุมหนึ่ง…การสัมผัสระหว่าง Seal กับ Shaft หมายถึงการเกิด Friction และ Wear เมื่อเครื่องจักรหมุนเป็นเวลานาน ปัจจัยอย่าง

• Shaft Speed
• Contact Pressure
• Surface Finish
• Temperature
• Lubrication
• Shaft Runout
• Misalignment
• Contamination

สามารถส่งผลต่ออายุการใช้งานของ Seal และผิว Shaft ได้

ปัญหาที่ฝ่าย Maintenance คุ้นเคยคือ

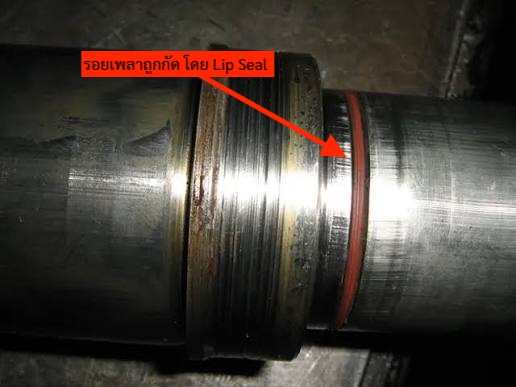

“Shaft Grooving”

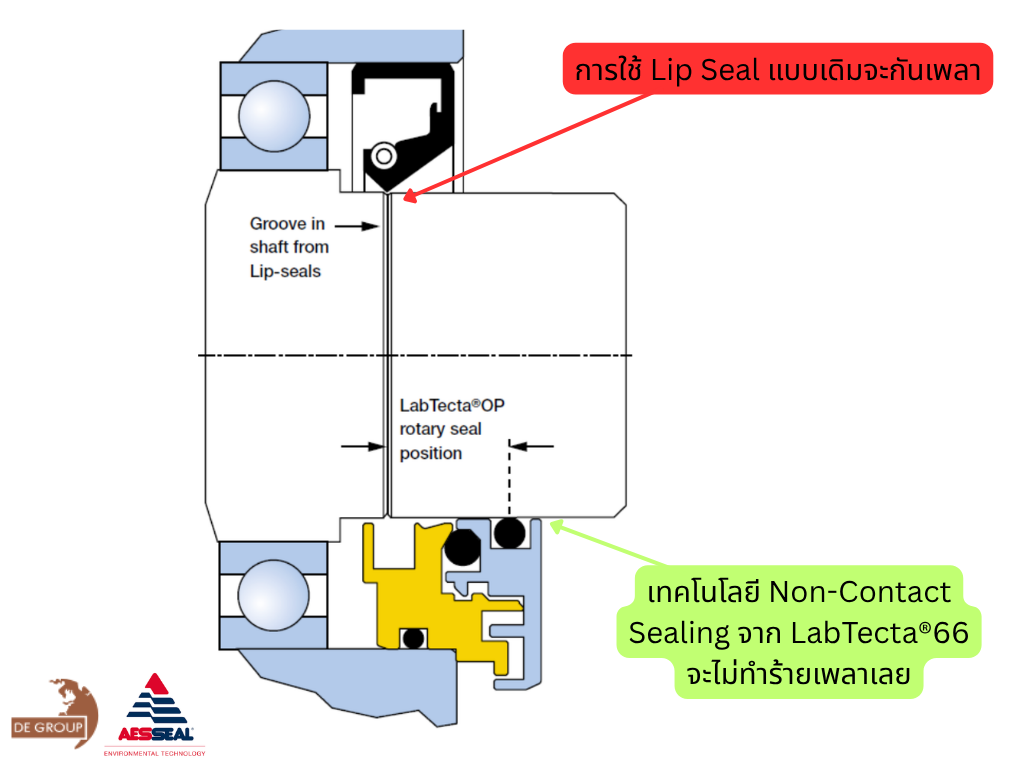

คือการเกิดร่องบริเวณผิว Shaft จากการสัมผัสและการสึกหรอของ Lip Seal เมื่อ Shaft เกิดร่องขึ้นมาแล้ว การเปลี่ยน Lip Seal ใหม่เพียงอย่างเดียวอาจไม่สามารถแก้ปัญหาที่ต้นเหตุได้ และนี่คือหนึ่งในเหตุผลที่แนวคิด Non-Contacting Bearing Protector ได้รับความสนใจในงาน Reliability

3. แล้ว LabTecta® 66 แตกต่างอย่างไร?

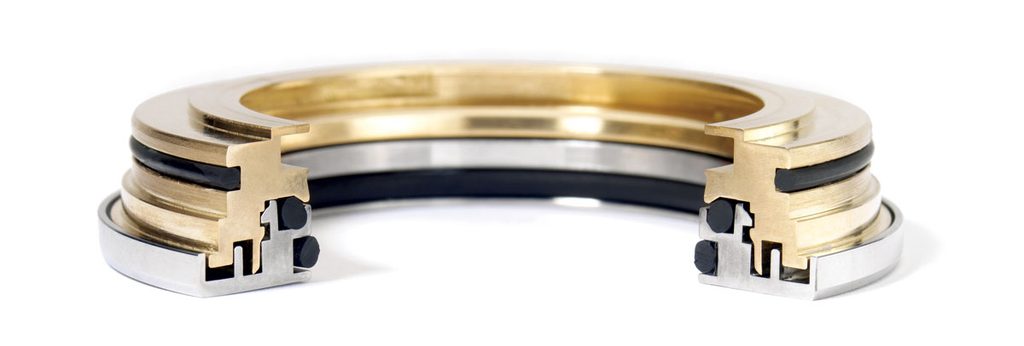

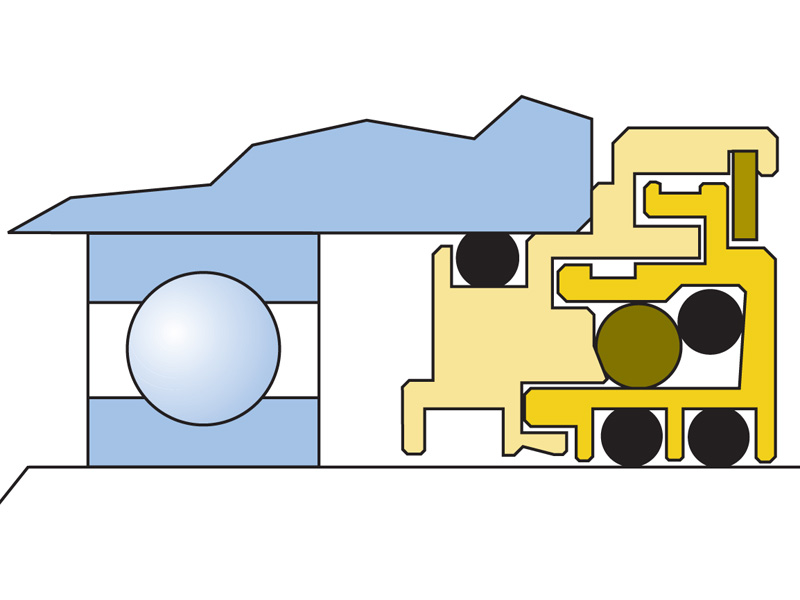

LabTecta® 66 เป็น Non-Contacting Labyrinth Bearing Protector แนวคิดสำคัญคือ “ไม่ใช้การกดสัมผัสกับ Shaft ตลอดเวลาระหว่างการทำงาน” จึงช่วยลดกลไกการสึกหรอของผิว Shaft ที่เกิดจาก Seal แบบ Contacting Seal

แต่คำถามที่น่าสนใจกว่าคือ…ถ้า Seal ไม่สัมผัส Shaft แล้ว

“แล้วมันป้องกันน้ำและความชื้นได้อย่างไร?”

คำตอบส่วนหนึ่งอยู่ที่ Labyrinth Design + Dynamic Lift Technology + Micro Gap

4. Micro Gap Technology คืออะไร?

คำว่า Micro Gap ใน LabTecta® 66 สามารถอธิบายง่าย ๆ ว่าเป็น ช่องว่างขนาดเล็กที่สามารถเปลี่ยนสถานะตามการหมุนหรือหยุดของเครื่องจักร และนี่คือจุดสำคัญ Micro Gap ไม่ได้หมายความว่า

“ยิ่งช่องว่างเล็กเท่าไร ก็ยิ่งกันน้ำได้ดี”

แต่เป็นการออกแบบ Clearance ให้ทำงานร่วมกับกลไก Dynamic Lift เพื่อให้ Bearing Housing สามารถจัดการกับการเปลี่ยนแปลงของแรงดันและการขยายตัวของ Oil/Air mixture ได้อย่างเหมาะสม

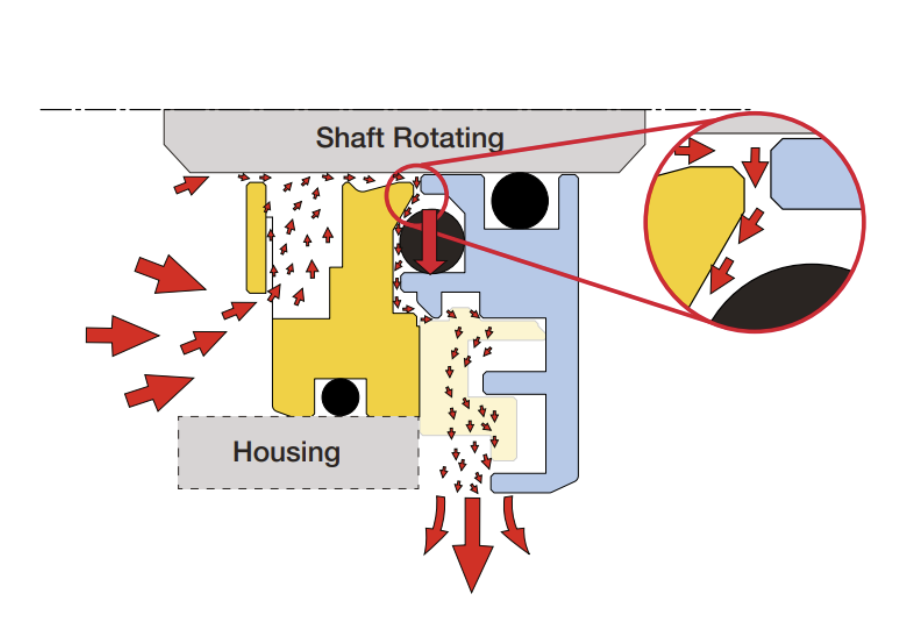

5. ตอน Shaft หมุน: Micro Gap เปิด

เมื่อเครื่องจักรเริ่มหมุน Rotor ภายใน LabTecta® 66 จะหมุนไปพร้อมกับ Shaft การหมุนทำให้เกิดแรงเหวี่ยงหนีศูนย์กลาง หรือ Centrifugal Force

กลไก Dynamic Lift จะทำให้เกิดการเคลื่อนตัวขององค์ประกอบภายใน และทำให้ Micro Gap เปิดขึ้น

ในสภาวะนี้ ระบบสามารถช่วยให้ Bearing Housing มีการ “Breathing”

กล่าวง่าย ๆ คือ

เครื่องจักรหมุน → Micro Gap เปิด → รองรับการขยายตัวของ Oil/Air mixture

เพราะเมื่ออุณหภูมิของเครื่องจักรเปลี่ยนแปลง น้ำมันและอากาศภายใน Bearing Housing ก็สามารถเกิดการขยายตัวได้ ดังนั้นการออกแบบ Bearing Protector ที่ดีจึงไม่ได้หมายความว่า

“ต้องปิดทุกอย่างให้สนิทตลอดเวลา”

แต่ต้องควบคุมการเคลื่อนที่และการแลกเปลี่ยนของสภาวะภายใน Housing ให้เหมาะสมกับ Operating Condition

---

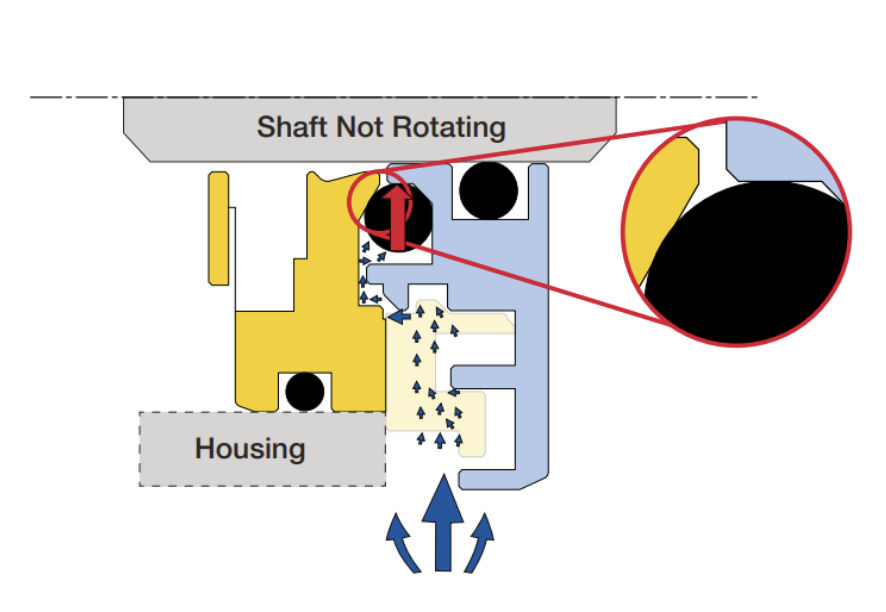

6. ตอนเครื่องหยุด: Micro Gap ปิด

และนี่คือส่วนที่น่าสนใจที่สุด เมื่อเครื่องจักรหยุดหมุน Centrifugal Force ที่เกิดจากการหมุนก็หายไป Dynamic Lift จึงกลับเข้าสู่สภาวะปิด

Micro Gap จึงปิดกลับ

ทำให้เกิดแนวป้องกันที่ช่วยลดโอกาสที่ Moisture-laden Atmosphere จากภายนอกจะถูกดูดกลับเข้าสู่ Bearing Chamber

หลักการนี้มีความสำคัญมากสำหรับเครื่องจักรที่มี

• Frequent Start/Stop
• High Humidity
• Outdoor Installation
• Water Splash
• Washdown Environment
• Temperature Cycling

เพราะในช่วงที่เครื่องจักรหยุด ความชื้นจากภายนอกสามารถกลายเป็นหนึ่งในปัจจัยสำคัญของ Bearing Contamination

สรุปคือ มองเป็นภาพง่าย ๆ: “หายใจตอนหมุน ปิดตอนหยุด”

ถ้าจะสรุป Micro Gap Technology ให้เข้าใจง่ายที่สุด สามารถมองเป็น 2 สภาวะ

🟢 RUNNING

Shaft หมุน

↓

Centrifugal Force เกิดขึ้น

↓

Dynamic Lift ทำงาน

↓

Micro Gap เปิด

↓

ช่วยให้ Housing จัดการกับการขยายตัวของ Oil/Air mixture

🔴 STOPPED

Shaft หยุด

↓

Centrifugal Force หายไป

↓

Micro Gap ปิด

↓

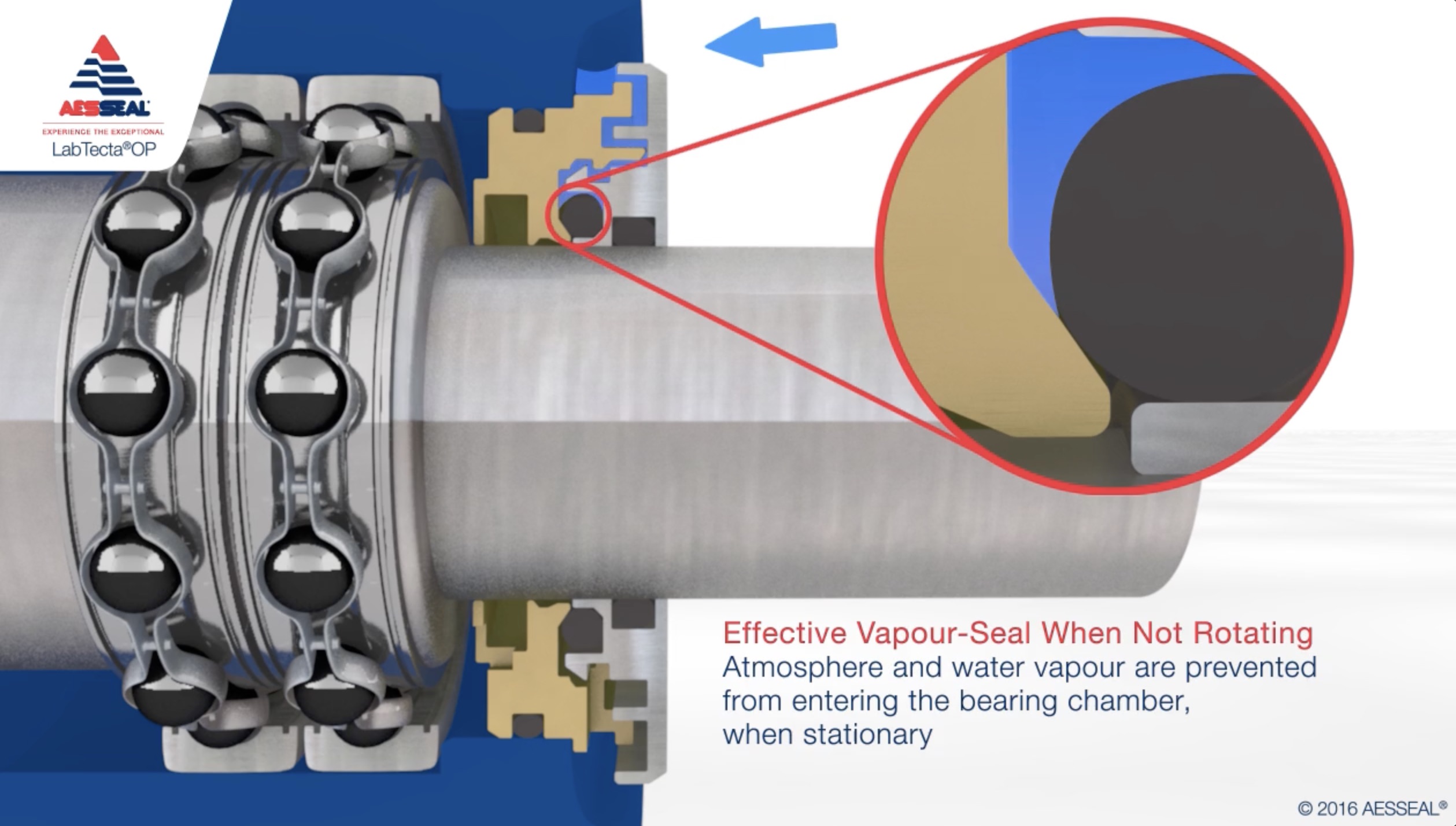

เกิดแนวป้องกันแบบ Vapour Seal

↓

ช่วยลดโอกาส Moisture จากภายนอกเข้าสู่ Bearing Housing

แล้ว Labyrinth ช่วยอะไร?

Micro Gap ไม่ได้ทำงานเพียงลำพัง หัวใจอีกส่วนหนึ่งคือ Labyrinth Design แทนที่จะพยายามปิดกั้นทุกอย่างด้วยการสัมผัสระหว่าง Seal กับ Shaft ระบบ Labyrinth จะใช้รูปแบบทางเดินและช่องว่างที่ซับซ้อน เพื่อทำให้สิ่งปนเปื้อนจากภายนอกเข้าสู่ Bearing Housing ได้ยากขึ้น

แล้วทำไมไม่ทำให้ Seal ปิดสนิทไปเลย?

นี่เป็นคำถามที่ดีมากสำหรับคนที่เริ่มศึกษาระบบ Bearing Protection เพราะในทางวิศวกรรม “ปิดสนิทที่สุด” ไม่ได้แปลว่า “ดีที่สุด” เสมอไป

Bearing Housing มีทั้งน้ำมันและอากาศอยู่ภายใน เมื่ออุณหภูมิเปลี่ยนแปลง ปริมาตรและแรงดันภายในก็สามารถเปลี่ยนตาม

ดังนั้น Bearing Protector จึงต้องสร้างสมดุลระหว่าง Lubricant Retention กับ Pressure / Thermal Breathing และในขณะเดียวกันก็ต้องควบคุม Contamination Ingress นี่คือเหตุผลที่ Dynamic Lift และ Micro Gap มีบทบาทสำคัญในแนวคิดของ LabTecta® 66

แล้วมันช่วยเรื่อง Bearing Life อย่างไร?

ลองมองระบบจากมุม Reliability Engineering Bearing ไม่ได้เสียหายเพียงเพราะตัว Bearing เอง แต่หลายครั้ง Failure เริ่มต้นจาก Oil Contamination

เช่น

น้ำหรือความชื้นเข้าสู่ Bearing Housing

↓

Lubricant เกิดการปนเปื้อน

↓

Lubrication Film มีประสิทธิภาพลดลง

↓

เกิด Wear / Corrosion

↓

Bearing Damage

↓

Vibration สูงขึ้น

↓

Temperature สูงขึ้น

↓

Machine Failure

ดังนั้นการป้องกัน Contamination ตั้งแต่ต้นทางจึงเป็นแนวทางหนึ่งในการเพิ่ม Reliability ของเครื่องจักร

LabTecta® 66 กับแนวคิด Reliability Engineering

สิ่งที่น่าสนใจคือ Bearing Protector มักเป็นชิ้นส่วนที่มีราคาน้อยกว่า Bearing, Shaft หรือเครื่องจักรทั้งระบบมาก

แต่ Failure ของ Bearing สามารถสร้าง Cost ได้มหาศาล

ต้นทุนที่เกิดขึ้นอาจประกอบด้วย

• Bearing Replacement
• Seal Replacement
• Shaft Repair
• Machining
• Alignment
• Maintenance Labor
• Spare Parts
• Emergency Maintenance
• Production Downtime
• Loss of Production

ดังนั้นการเลือก Bearing Protector จึงไม่ควรมองเพียง “ตัวนี้ราคาเท่าไร?”

แต่ควรมองในมุม “ตัวนี้ช่วยลด Total Cost of Ownership ของเครื่องจักรได้อย่างไร?”

นี่คือแนวคิดของ Reliability-Centered Maintenance

************************
