สำหรับเครื่องจักรหมุนในโรงงาน ไม่ว่าจะเป็น Pump, Motor, Fan, Gearbox หรือ Steam Turbine หนึ่งในจุดที่ฝ่าย Maintenance ต้องให้ความสำคัญคือบริเวณ Bearing Housing เพราะ Bearing ไม่ได้เสียหายจาก Load หรือการหล่อลื่นเพียงอย่างเดียว
อีกหนึ่งสาเหตุสำคัญคือ
“สิ่งที่ไม่ควรเข้า ก็เข้าไป และสิ่งที่ควรอยู่ข้างใน ก็รั่วออกมา”
เช่น น้ำ / ความชื้น / ฝุ่นเข้า → Lubricant เสื่อมสภาพ → Corrosion / Lubrication Failure → Bearing Damage → Machine Downtime
ดังนั้นอุปกรณ์ที่ทำหน้าที่ป้องกัน Bearing Housing อย่าง Bearing Protector จึงมีผลโดยตรงต่อ Reliability ของเครื่องจักร แต่สำหรับบทความนี้จะขอมาเปรียบเทียบกันนะครับว่า เทคโนโลยีเก่า และ เทคโนโลยีใหม่
ระหว่าง Lip Seal กับ LabTecta® 66 แบบไหนดีกว่ากัน?
คำตอบในทางวิศวกรรมอาจไม่ใช่ “ตัวไหนดีกว่า” แต่คือ ตัวไหนเหมาะกับ Operating Condition ของเครื่องจักรมากกว่า?
1. Lip Seal คืออะไร?
Lip Seal หรือ Oil Seal เป็นวิธีการซีลที่ใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรม
หลักการทำงานคือ
Lip ของ Seal จะสัมผัสกับผิว Shaft
เพื่อสร้าง Contact Pressure และป้องกันไม่ให้น้ำมันหล่อลื่นรั่วออก รวมถึงช่วยป้องกันสิ่งปนเปื้อนจากภายนอก
ข้อดีคือเป็นเทคโนโลยีที่เข้าใจง่าย ติดตั้งไม่ซับซ้อน และมีการใช้งานอย่างแพร่หลาย
แต่จุดสำคัญคือ…
“การสัมผัส” ก็คือจุดที่ทำให้เกิด Friction และ Wear
เมื่อ Shaft หมุนอย่างต่อเนื่อง Lip Seal จะมีการเสียดสีกับ Shaft
ดังนั้นอายุการใช้งานของ Seal จึงขึ้นอยู่กับหลายปัจจัย เช่น
- Shaft Speed
- Contact Pressure
- Shaft Surface Finish
- Temperature
- Lubrication
- Shaft Runout
- Misalignment
- Contamination
1.1 จุดเด่นของ Lip Seal
ก่อนจะพูดถึงข้อเสีย ต้องยอมรับว่า Lip Seal มีข้อดีหลายอย่าง และเป็นเหตุผลที่ยังถูกใช้งานในเครื่องจักรจำนวนมาก
① ราคาค่อนข้างต่ำ
เมื่อเทียบกับ Bearing Protector แบบ Advanced Labyrinth แล้ว Lip Seal มักมีต้นทุนเริ่มต้นที่ต่ำกว่า
จึงเหมาะกับเครื่องจักรที่มีจำนวนมาก หรือ Application ที่ไม่ได้มีความเสี่ยงด้าน Contamination สูง
② โครงสร้างไม่ซับซ้อน
Lip Seal มีโครงสร้างที่เข้าใจง่าย
ทำให้ Maintenance Technician สามารถเปลี่ยนได้ค่อนข้างง่าย และอะไหล่สามารถหาได้ทั่วไปในหลายตลาด
③ มีขนาดให้เลือกหลากหลาย
สามารถเลือกใช้กับ Shaft Diameter และ Application ที่แตกต่างกันได้จำนวนมาก
④ เหมาะกับ Application ทั่วไปบางประเภท
หากเครื่องจักรไม่ได้ทำงานในสภาวะที่มีน้ำ ความชื้น ฝุ่น หรือ Contamination สูง และมีรอบการทำงานที่เหมาะสม Lip Seal ก็สามารถเป็น Solution ที่เพียงพอได้
ดังนั้นจึงไม่ควรสรุปว่า
“Lip Seal = ไม่ดี”
แต่ต้องถามว่า
“Lip Seal เหมาะกับ Risk Profile ของเครื่องจักรตัวนี้หรือไม่?”
1.2 ข้อเสียสำคัญของ Lip Seal
จุดที่ต้องระวังคือ Contacting Interface ระหว่าง Lip กับ Shaft เพราะเมื่อเครื่องจักรหมุนต่อเนื่อง จะเกิดแรงเสียดทานและการสึกหรอ และอาจนำไปสู่ปัญหา
“Shaft Grooving”
- เมื่อใช้งานเป็นระยะเวลานาน ผิว Shaft บริเวณที่สัมผัสกับ Lip Seal อาจเกิดร่องสึก
- เมื่อเปลี่ยน Seal ใหม่ แต่ยังใช้ Shaft ตัวเดิมที่มีร่องอยู่ ปัญหาการรั่วก็อาจกลับมาอีก
จึงกลายเป็น Maintenance Cycle:
Seal เสีย –> เปลี่ยน Seal –> Shaft สึก –> เปลี่ยน/ซ่อม Shaft –> หยุดเครื่อง –> เกิด Maintenance Cost
2. แล้ว LabTecta® 66 – Bearing Protector คืออะไร?

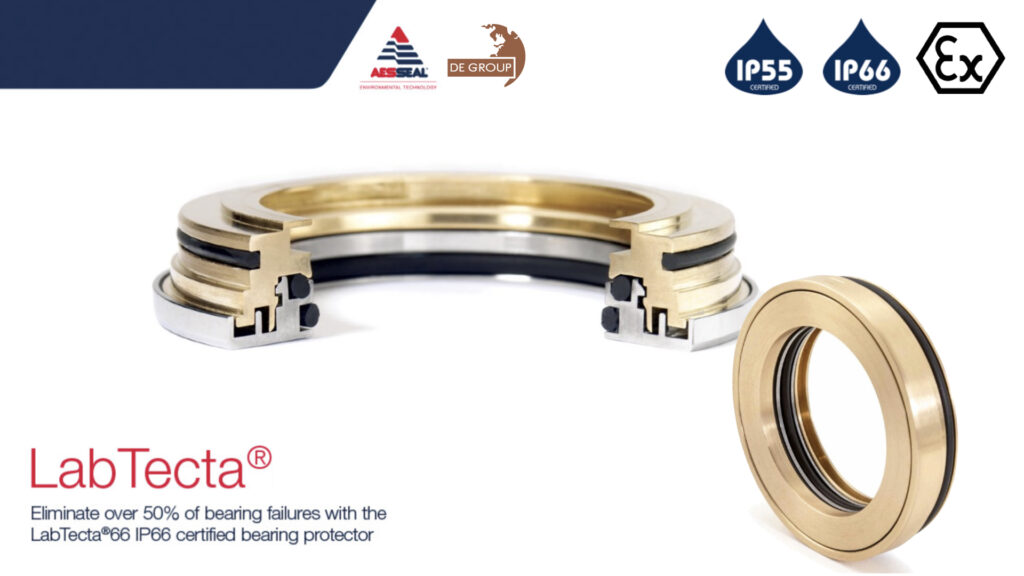

LabTecta® 66 เป็น Bearing Protector ที่ใช้แนวคิด Non-Contacting Labyrinth Design แตกต่างจาก Lip Seal ที่ใช้การสัมผัสระหว่าง Seal กับ Shaft

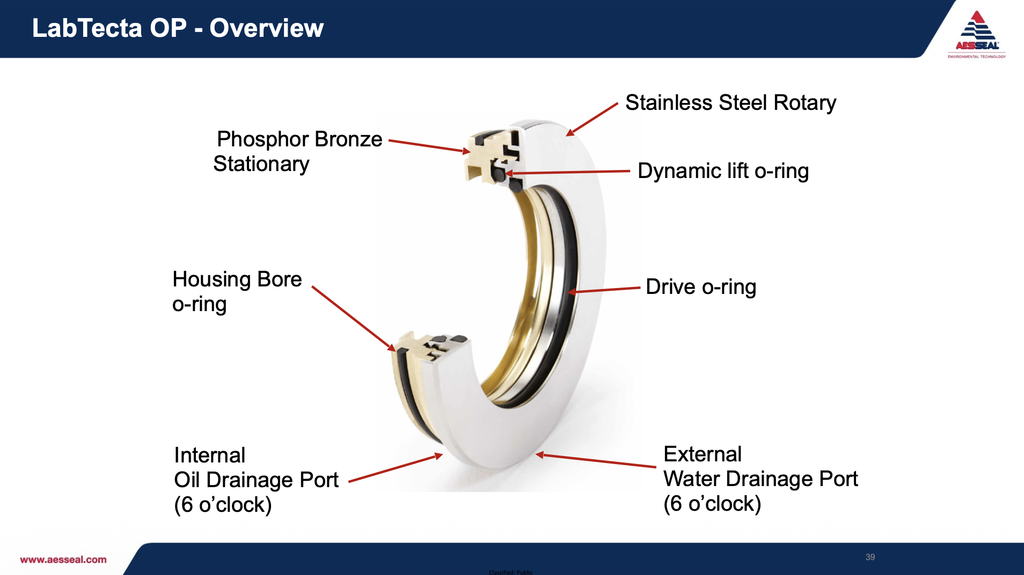

LabTecta® 66 ใช้ระบบ
Rotor + Stator + Labyrinth Geometry + Shut-off Mechanism
เพื่อช่วยป้องกัน
- Contamination Ingress
- Water / Moisture
- Particle Ingress
- Lubricant Egress
โดยตัว Product Page ของ AESSEAL ระบุว่า LabTecta® 66 เป็น Non-contacting design และมี IP66 certified designs ที่สอดคล้องกับ IEEE Std. 841-2021 อีกทั้งออกแบบมาโดยไม่ทำให้เกิด Shaft Wear จากการสัมผัสแบบ Lip Seal
2.1 จุดเด่นสำคัญของ LabTecta® 66 : “ไม่สัมผัส Shaft”
นี่คือความแตกต่างที่สำคัญที่สุดระหว่างสองเทคโนโลยี
Lip Seal
Seal ↔ Shaft
เกิด Contact
↓
Friction
↓
Wear
↓
มีโอกาสเกิด Shaft Grooving
LabTecta® 66
Rotor ↔ Stator
ทำงานด้วย Non-contacting Labyrinth
↓
ลดกลไกการสึกของ Shaft จากการสัมผัส
↓
ช่วยรักษาสภาพผิว Shaft
↓
ลดปัญหา Shaft Wear ที่เกิดจาก Seal
AESSEAL ระบุว่า LabTecta® 66 ไม่มี Shaft Wear และสามารถ Retrofit กับ Shaft ที่เคยถูก Lip Seal สึกมาก่อนได้
แล้ว LabTecta® 66 ป้องกันน้ำได้อย่างไร?
นี่คืออีกจุดหนึ่งที่แตกต่างจาก Lip Seal LabTecta® ใช้ Advanced Labyrinth Design ร่วมกับกลไก Shut-off และแนวคิด Dynamic Lift / Micro Gap
- เมื่อ Shaft หมุน ระบบสามารถช่วยให้ Bearing Housing “Breath”
- แต่เมื่อ Shaft หยุด ระบบ Shut-off จะกลับเข้าสู่สภาวะป้องกัน เพื่อช่วยลดโอกาสที่ Moisture จากภายนอกจะเข้าสู่ Bearing Housing
จึงเกิดแนวคิดที่น่าสนใจว่า
“ตอนหมุนต้องหายใจ แต่ตอนหยุดต้องปิด”
ซึ่งเป็นหลักการสำคัญของ Advanced Labyrinth Bearing Protection

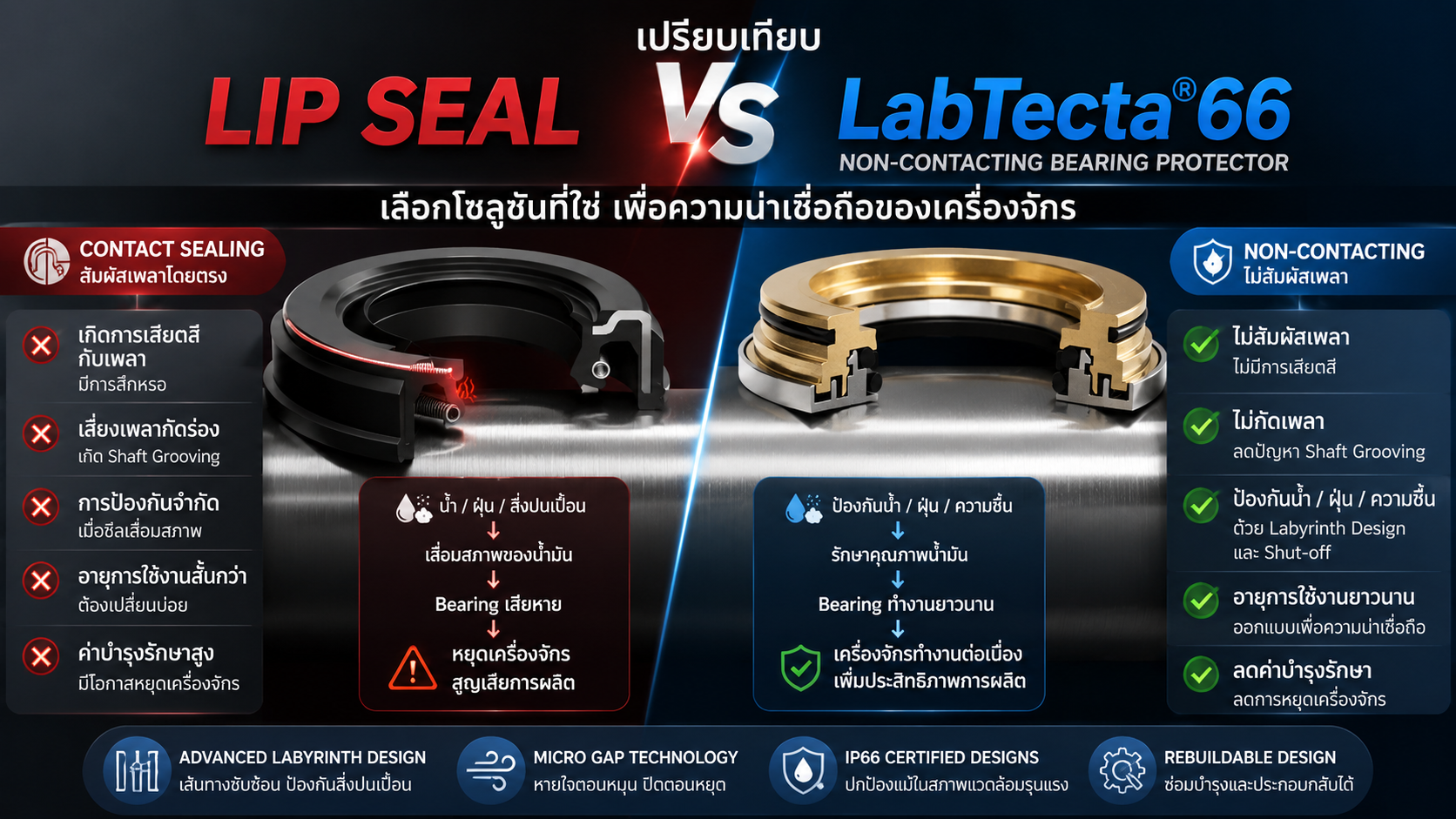

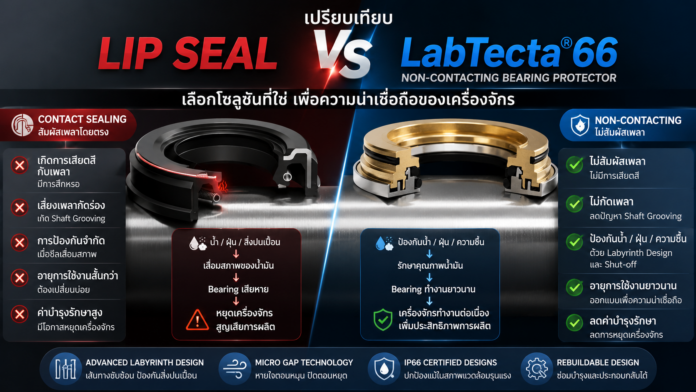

เปรียบเทียบ Lip Seal vs LabTecta® 66
| หัวข้อ | Lip Seal | LabTecta® 66 |
|---|---|---|
| หลักการ | Contact Seal | Non-contacting Labyrinth |
| สัมผัส Shaft | ✓ มี | ✕ ไม่มีในการทำงานปกติ |
| Friction | มี | ต่ำมากจากการไม่สัมผัส |
| Shaft Wear | มีความเสี่ยง | ไม่มีจาก Contact Seal mechanism |
| Shaft Grooving | มีโอกาสเกิด | ลดปัญหานี้ |
| ป้องกัน Contamination | ขึ้นกับสภาพ Seal และ Application | IP66 certified designs |
| ป้องกันน้ำ/ความชื้น | มีข้อจำกัดเมื่อ Seal เสื่อม | ออกแบบเพื่อ Ingress Protection |
| Oil Retention | ทำได้ แต่ประสิทธิภาพลดลงเมื่อ Seal สึก | ออกแบบเพื่อช่วยรักษา Lubricant |
| Maintenance | ต้องเปลี่ยนเมื่อสึก | มีรุ่นที่สามารถ Rebuild ได้ |
| Initial Cost | ต่ำกว่าโดยทั่วไป | สูงกว่า |
| Installation | ค่อนข้างง่าย | ต้องเลือกและติดตั้งให้ถูกต้อง |
| Shaft Damage | มีความเสี่ยง | ลดกลไกการสึกจาก Seal |
| Reliability | เหมาะกับงานทั่วไป | เหมาะกับงานที่ต้องการยกระดับ Reliability |
หมายเหตุ: ตารางนี้เป็นการเปรียบเทียบเชิงหลักการ ไม่ใช่การรับประกันว่า LabTecta® 66 จะเหมาะกับทุก Application เพราะต้องพิจารณา Shaft, Speed, Lubrication, Orientation, Environment และ Configuration ของเครื่องจักรจริง
2.2 แล้วข้อด้อยของ LabTecta® 66 มีอะไรบ้าง?
ถ้าจะเขียนบทความแบบวิศวกรรมอย่างเป็นกลาง เราก็ต้องพูดถึงข้อจำกัดด้วย
① Initial Cost สูงกว่า Lip Seal
นี่เป็นข้อแตกต่างที่เห็นได้ชัด หากมองเฉพาะราคาซื้ออะไหล่ Lip Seal มักถูกกว่า ดังนั้นสำหรับเครื่องจักรทั่วไปที่มี Criticality ต่ำ การเลือก Lip Seal อาจมีความเหมาะสมทางเศรษฐศาสตร์ แต่สำหรับเครื่องจักร Critical Equipment ต้องพิจารณา TCO มากกว่าราคาซื้อ และกรณีใช้ไปนานๆเกิดการซ่อมเพลาประมาณ 50,000 – 200,000 ก็อาจจะไม่คุ้มค่าในระยะยาวอีกด้วย
② ต้องเลือก Configuration ให้ถูกต้อง
LabTecta® ไม่ได้มีเพียง Configuration เดียว มีรุ่นสำหรับ Application ที่แตกต่างกัน เช่น
- Standard Bearing Protection
- Axial Movement
- Pillow / Plummer Block
- Radially Split
- Oil-Flooded Bearing Chamber
- Air Purge
ดังนั้นการเลือก Product ต้องดู Operating Condition จริง ไม่ใช่เพียงวัด Shaft Diameter แล้วเลือกขนาดมาติดตั้ง
*ปล เรียกทาง Engineer ของ OEM หรือ LabTecta® 66 มา design ให้ฟรีครับ*
③ เรื่อง Maintenance ที่คุ้มค่า
ในมุม Maintenance LabTecta® 66 มีข้อได้เปรียบที่น่าสนใจ เนื่องจากเป็น Non-contacting Design จึงไม่มีกลไกการสึกของ Shaft จากการสัมผัสแบบ Lip Seal และ AESSEAL ระบุว่า LabTecta® 66 สามารถ Rebuild ได้โดยไม่ต้องใช้เครื่องมือพิเศษ สารเคมี หรืออุปกรณ์เฉพาะทาง
นั่นหมายความว่า Maintenance Strategy สามารถเปลี่ยนจาก
“เปลี่ยน Seal เมื่อเสีย”
ไปสู่
“ตรวจสอบสภาพและ Rebuild ตาม Condition / Maintenance Strategy”
ได้ในบาง Application
④ อายุการใช้งานมากกว่า 10 ปี+
นี่เป็นอีกจุดที่ต้องพูดอย่างระมัดระวัง AESSEAL มีการเผยแพร่ผลการศึกษาทางสถิติของ LabTecta จากข้อมูลภาคสนาม 10+ ปี โดยระบุผลการประเมินอายุผลิตภัณฑ์มากกว่า 100,000 ชั่วโมงภายใต้สมมติฐานของการศึกษา และชี้ว่าความเสียหายที่พบในข้อมูลดังกล่าวสัมพันธ์กับ Installation Error มากกว่าการสึกจากตัว Design
แต่ไม่ควรแปลความหมายว่า
“LabTecta® 66 ทุกตัวจะใช้งานได้ 100,000 ชั่วโมงแน่นอน”
เพราะอายุจริงขึ้นอยู่กับ
- Installation
- Shaft Condition
- Speed
- Temperature
- Lubrication
- Alignment
- Environment
- Application
Case Study: เปลี่ยน Lip Seal แล้วเกิดอะไรขึ้น?
มี Case Study จากโรงงาน Pharmaceutical ในสหราชอาณาจักร ซึ่งใช้ Lip Seal กับ Gearbox และพบว่า Lip Seal เสียประมาณทุก 3 เดือน และต้องเปลี่ยน Shaft ประมาณทุก 6 เดือน
หลังเปลี่ยนเป็น LabTecta® 66 AESSEAL รายงานว่า Reliability ของ Gearbox ดีขึ้น และสามารถลดค่าใช้จ่ายที่เกี่ยวข้องกับ Parts, Labor และ Downtime ได้อย่างมีนัยสำคัญ
Case นี้สะท้อนแนวคิดสำคัญว่า
ปัญหาไม่ได้อยู่ที่ “Seal ราคาแพงหรือถูก”
แต่คือ
Seal แบบเดิมสร้าง Failure Mechanism อะไรให้กับเครื่องจักร?
ถ้า Seal ทำให้ Shaft สึก และต้องหยุดเครื่องเพื่อซ่อม Shaft บ่อย ๆ ราคาของ Seal ที่ถูกก็อาจไม่ได้หมายความว่า Maintenance Cost ต่ำ
สรุป: ไม่ใช่ “Lip Seal vs LabTecta” แต่คือ “Cost vs Reliability”
ถ้ามองเพียงราคาซื้อ
Lip Seal ชนะ
แต่ถ้ามองในมุม
Reliability + Shaft Protection + Contamination Control + Downtime + TCO
LabTecta® 66 มีแนวคิดที่แตกต่างออกไปอย่างชัดเจน
| มุมมอง | Lip Seal | LabTecta® 66 |
|---|---|---|
| ราคาซื้อ (เริ่มต้น) | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| ความง่าย | ⭐⭐⭐⭐ | ⭐⭐⭐⭐ |
| ลด Shaft Wear | ⭐ | ⭐⭐⭐⭐⭐ |
| Contamination Protection | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| Long-term Reliability | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| Maintenance Cost (ค่าใช้จ่ายองค์รวม) | ⭐⭐ | ⭐⭐⭐⭐ |
| Critical Equipment | ⭐ | ⭐⭐⭐⭐⭐ |
ดังนั้นคำถามที่ Maintenance Engineer ควรถามอาจไม่ใช่
“LabTecta® 66 แพงกว่า Lip Seal เท่าไร?”
แต่ควรถามว่า
“ถ้า Lip Seal เสียอีกครั้ง เราต้องเสียอะไรบ้าง?”
เพราะต้นทุนจริงอาจไม่ได้อยู่ที่ Seal แต่อยู่ที่ Bearing + Shaft + Labor + Production Loss + Downtime และเมื่อมองในมุมนี้ Bearing Protector จึงไม่ใช่เพียงอะไหล่ชิ้นหนึ่งของเครื่องจักร แต่เป็นส่วนหนึ่งของ Reliability Strategy
เพราะบางครั้ง…การลงทุนกับ Seal ที่ดีกว่า ไม่ได้มีเป้าหมายเพื่อ “ประหยัดค่า Seal”
แต่มีเป้าหมายเพื่อ
“ไม่ต้องเสียเงินกับสิ่งที่เกิดขึ้นหลังจาก Seal เสีย”
หากโรงงานของคุณกำลังเปลี่ยน Lip Seal ซ้ำ ๆ หรือต้องซ่อมเพลาบ่อยครั้ง อาจถึงเวลาพิจารณาเปลี่ยนมาใช้ Bearing Isolator เพื่อยืดอายุเครื่องจักรและลดต้นทุนการบำรุงรักษาในระยะยาว
************************
