ในงานเครื่องจักรอุตสาหกรรม เพื่อนๆหลายคนอาจคุ้นเคยกับ Ball Bearing หรือ Cylindrical Roller Bearing ที่เราพบเห็นได้ประจำๆเลยครับ ซึ่งเพื่อนๆรู้มั้ยครับว่าแต่ถ้าเป็นงานที่เครื่องจักรต้องรับภาระ Load ทั้งแนวรัศมี Radial Load และแนวรุน Axial Load พร้อมกัน หรืองานที่มีแรงมากและต้องการความแข็งแรงสูง อีกหนึ่ง Bearing ที่สำคัญมากและนิยมใช้คือ Tapered Roller Bearing
แล้ว Tapered Roller Bearing คืออะไร? ทำไมเม็ดลูกปืนถึงต้องทำเป็นรูปทรง “เรียว”? และเหมาะกับงานประเภทไหน? วันนี้ทางนายช่างมาแชร์จะพาไปทำความรู้จักกันครับ
ประวัติและจุดกำเนิดของ Tapered Roller Bearing กับ Timken Bearing จากฝั่งอเมริกา
จุดเริ่มต้นย้อนกลับไปในช่วงปลายศตวรรษที่ 19 เมื่อ Henry Timken นักประดิษฐ์และนักธุรกิจชาวอเมริกัน มองเห็นปัญหาสำคัญในระบบล้อและเพลาของรถในยุคนั้น นั่นคือ แรงเสียดทานและการรับโหลดของชุดล้อ ในปี 1898 Henry Timken ร่วมกับ Reginald Heinzelman ได้รับสิทธิบัตรสหรัฐฯ หมายเลข 606,635 สำหรับการออกแบบ Roller Bearing สำหรับยานพาหนะ โดยแนวคิดสำคัญคือการลดแรงเสียดทานและทำให้สามารถปรับตั้งชุดลูกปืนได้ แนวคิดดังกล่าวกลายเป็นพื้นฐานสำคัญของ Tapered Roller Bearing ซึ่งสามารถรองรับทั้ง Radial Load และ Axial Load ได้พร้อมกัน
จากสิทธิบัตร สู่การก่อตั้งบริษัท ต่อมาในปี 1899 Henry Timken ได้ก่อตั้งบริษัทขึ้นที่เมือง St. Louis, Missouri ร่วมกับลูกชายของเขา H.H. Timken และ William Timken ในชื่อ The Timken Roller Bearing Axle Company จากนั้นบริษัทได้ย้ายฐานการดำเนินงานไปยัง Canton, Ohio และได้รับการจัดตั้งเป็นบริษัทในปี 1904 ภายใต้ชื่อ The Timken Roller Bearing Company
Tapered Roller Bearing คืออะไร?

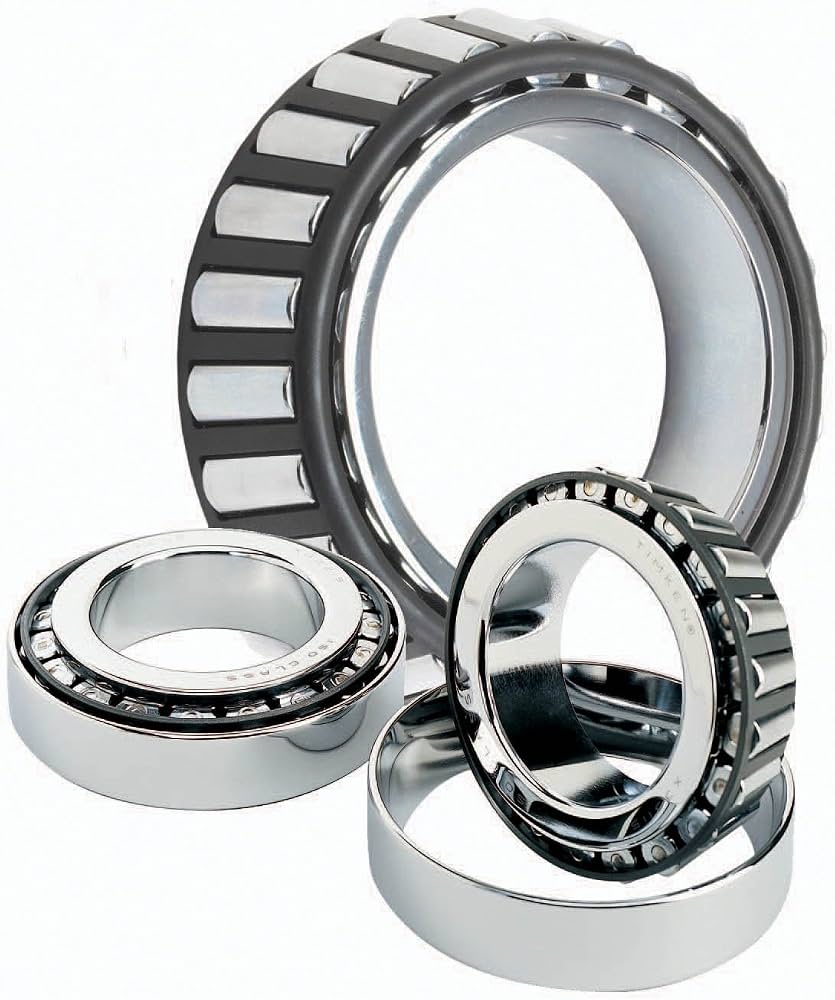

Tapered Roller Bearing (TRB) หรือ ตลับลูกปืนเม็ดเรียว เป็นตลับลูกปืนชนิดหนึ่งที่ใช้ Roller รูปทรงกรวย (Tapered Roller) เป็นตัวรับและถ่ายแรงระหว่างวงแหวนด้านในและด้านนอก

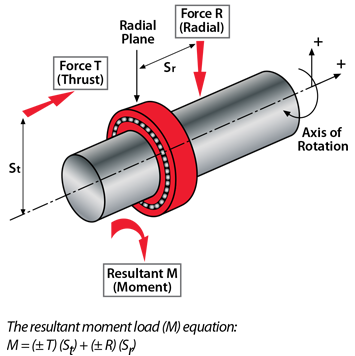

จุดเด่นสำคัญคือสามารถรองรับแรงได้ 2 ทิศทาง ได้แก่
- Radial Load — แรงที่กระทำในแนวรัศมี
- Axial / Thrust Load — แรงที่กระทำตามแนวแกนเพลา
โดยเฉพาะเมื่อมีแรงทั้งสองทิศทางเกิดขึ้นพร้อมกัน Tapered Roller Bearing สามารถจัดการกับโหลดลักษณะนี้ได้อย่างมีประสิทธิภาพ
ทำไมต้องใช้ Roller แบบ “เรียว”?
นี่คือหัวใจสำคัญของ Tapered Roller Bearing ตัว Roller จะมีลักษณะเป็น ทรงกรวย และแนวของผิวสัมผัสระหว่าง Roller กับ Raceway ถูกออกแบบให้แนวของผิวสัมผัส บรรจบกันที่จุดเดียวบนแกนหมุน รูปทรงนี้ทำให้เมื่อมีโหลดเกิดขึ้น แรงที่กระทำผ่าน Roller สามารถถูกแบ่งออกเป็นองค์ประกอบของ Radial Force + Axial Force
ดังนั้น Bearing จึงสามารถรับแรงทั้งสองประเภทได้ในชุดเดียว พูดง่าย ๆ คือ
ยิ่งงานมีทั้งแรงกดด้านข้างและแรงดันตามแนวแกน Tapered Roller Bearing ยิ่งมีบทบาทสำคัญ

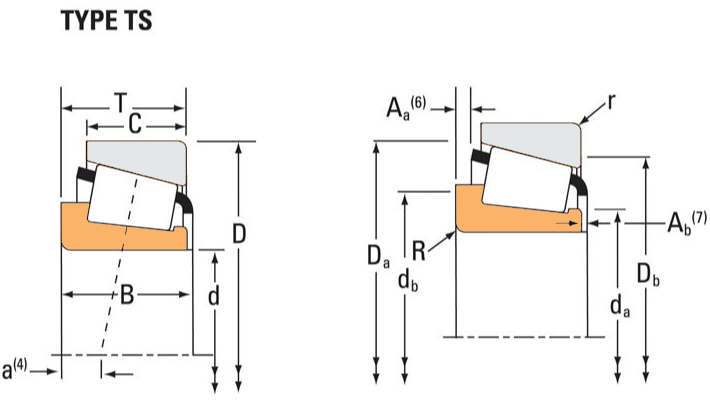

ส่วนประกอบหลักของ Tapered Roller Bearing
โดยทั่วไป Tapered Roller Bearing ประกอบด้วย 4 ส่วนหลัก
1. Inner Ring / Cone – วงแหวนด้านใน ซึ่งประกอบกับเพลา และมี Raceway สำหรับให้ Roller กลิ้ง
2. Outer Ring / Cup – วงแหวนด้านนอก ซึ่งติดตั้งอยู่กับ Housing
3. Tapered Rollers – เม็ดลูกปืนรูปทรงกรวย ทำหน้าที่รับและถ่ายโหลด
4. Cage – ราง หรือตัวกั้น Roller ให้มีระยะห่างที่เหมาะสม และควบคุมตำแหน่งของ Roller ระหว่างการหมุน
โครงสร้างโดยรวมจึงเป็น
Shaft → Inner Ring → Tapered Roller → Outer Ring → Housing
หลักการทำงานของ Tapered Roller Bearing
เมื่อเพลาหมุน Inner Ring จะหมุนตามเพลา ขณะที่ Outer Ring จะอยู่กับ Housing Roller จะกลิ้งอยู่ระหว่าง Raceway ของ Inner Ring และ Outer Ring เมื่อเกิดโหลดขึ้น เช่น
Radial Load ↓
แรงจะถูกถ่ายผ่าน Roller ไปยัง Raceway
ขณะเดียวกัน หากมี
Axial Load →
รูปทรงเรียวของ Roller และ Raceway จะทำให้เกิดองค์ประกอบของแรงตามแนวแกน ซึ่งถูกถ่ายผ่าน Bearing ไปยังส่วนประกอบที่เกี่ยวข้อง
ดังนั้นจึงสามารถรองรับ Combined Load ได้
5. ทำไม Tapered Roller Bearing จึงรับโหลดสูงได้?
หนึ่งในข้อได้เปรียบของ Roller Bearing เมื่อเทียบกับ Ball Bearing คือ พื้นที่สัมผัสระหว่าง Roller กับ Raceway มีลักษณะเป็นแนวยาวมากกว่า ทำให้สามารถกระจายโหลดได้ดี และเหมาะกับงานที่มีโหลดสูง
แต่ข้อแลกเปลี่ยนคือ
Load Capacity สูง → แต่ Friction และความร้อนอาจสูงกว่า Ball Bearing
ดังนั้นการเลือกใช้ต้องพิจารณาทั้ง Load, Speed, Lubrication และ Operating Temperature ไม่ใช่ดูเฉพาะค่ารับน้ำหนักอย่างเดียว
6. Tapered Roller Bearing แบบ Single Row และ Double Row
Tapered Roller Bearing มีหลายรูปแบบ แต่อาจจะขอยกมา 2 แบบที่พบเจอได้บ่อยๆนะครับ

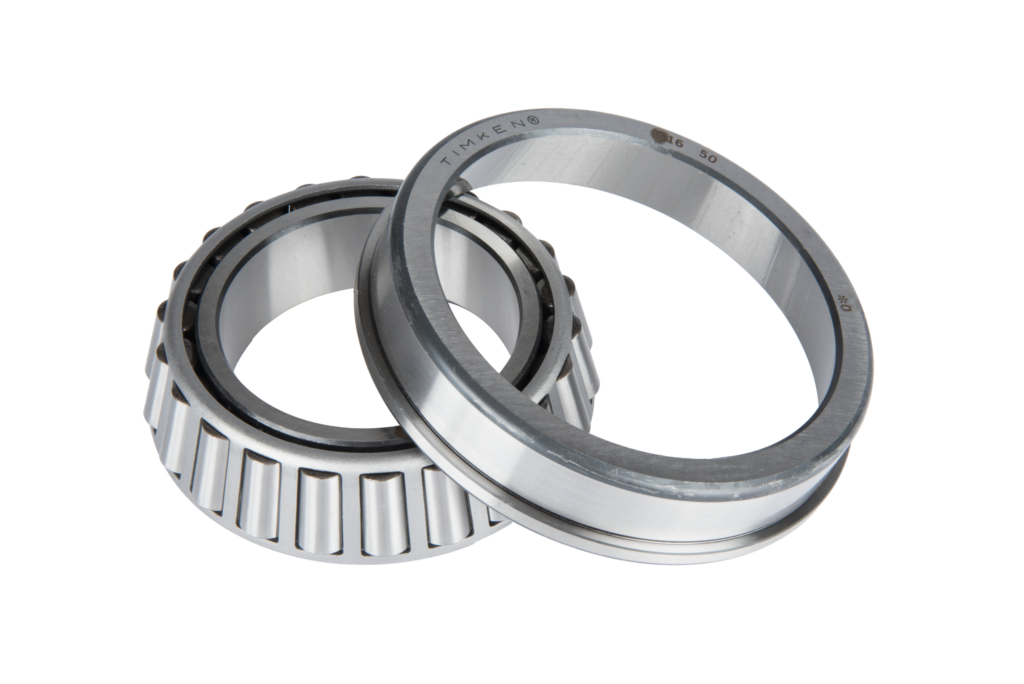

1. Tapered Roller Bearing แบบ Single Row
ด้านในมี Roller 1 แถว เหมาะกับงานทั่วไปที่ต้องรับ Combined Load และสามารถใช้การติดตั้งเป็นคู่เพื่อรองรับแรง Axial ในสองทิศทาง

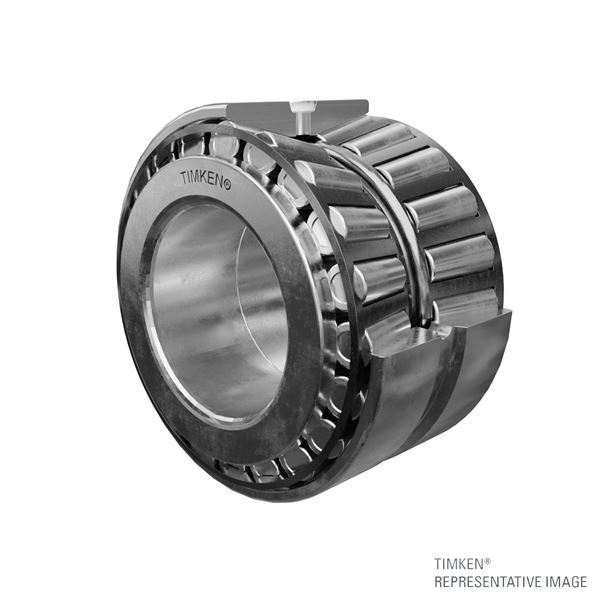

2. Tapered Roller Bearing แบบ Double Row
มี Roller 2 แถว สามารถรองรับโหลดได้มากขึ้น และสามารถจัดการกับแรง Axial ได้ทั้งสองทิศทางภายในชุดเดียว จึงพบได้ในงานที่ต้องการ High Load Capacity และ High Rigidity
Tapered Roller Bearing กับ Ball Bearing ต่างกันอย่างไร?
Tapered Roller Bearing ใช้ลูกกลิ้งทรงกรวย (Tapered Roller) สามารถรับได้ทั้ง แรงรัศมี (Radial Load) และ แรงตามแนวแกน (Axial Load) เหมาะกับงานหนัก เช่น รถยนต์ ชุดเกียร์ และเครื่องจักรอุตสาหกรรม Ball Bearing ใช้ลูกบอลเป็นตัวรับแรง เหมาะกับงานที่ต้องการ ความเร็วรอบสูง แรงเสียดทานต่ำ และรับแรงได้ในระดับปานกลาง เช่น มอเตอร์ พัดลม และปั๊ม ส่วน detail ขอสรุปให้ในตารางด้านล่างนะครับ
| คุณสมบัติ | Tapered Roller Bearing | Ball Bearing |
|---|---|---|
| Radial Load | สูง | ปานกลาง–สูง |
| Axial Load | สูง | ขึ้นอยู่กับชนิด |
| Combined Load | ⭐⭐⭐⭐⭐ | ⭐⭐⭐ |
| Load Capacity | สูง | ปานกลาง–สูง |
| ความเร็วรอบ | ปานกลาง | สูง |
| Friction | สูงกว่า | ต่ำกว่า |
| ความแข็งแรง | สูง | ขึ้นกับชนิด |
| งาน Heavy Duty | เหมาะ | ขึ้นกับชนิด |
ดังนั้นไม่ได้หมายความว่า Tapered Roller Bearing ดีกว่า Ball Bearing เสมอไป แต่เป็นการเลือกให้เหมาะกับลักษณะโหลดและสภาพการทำงานของเครื่องจักร
