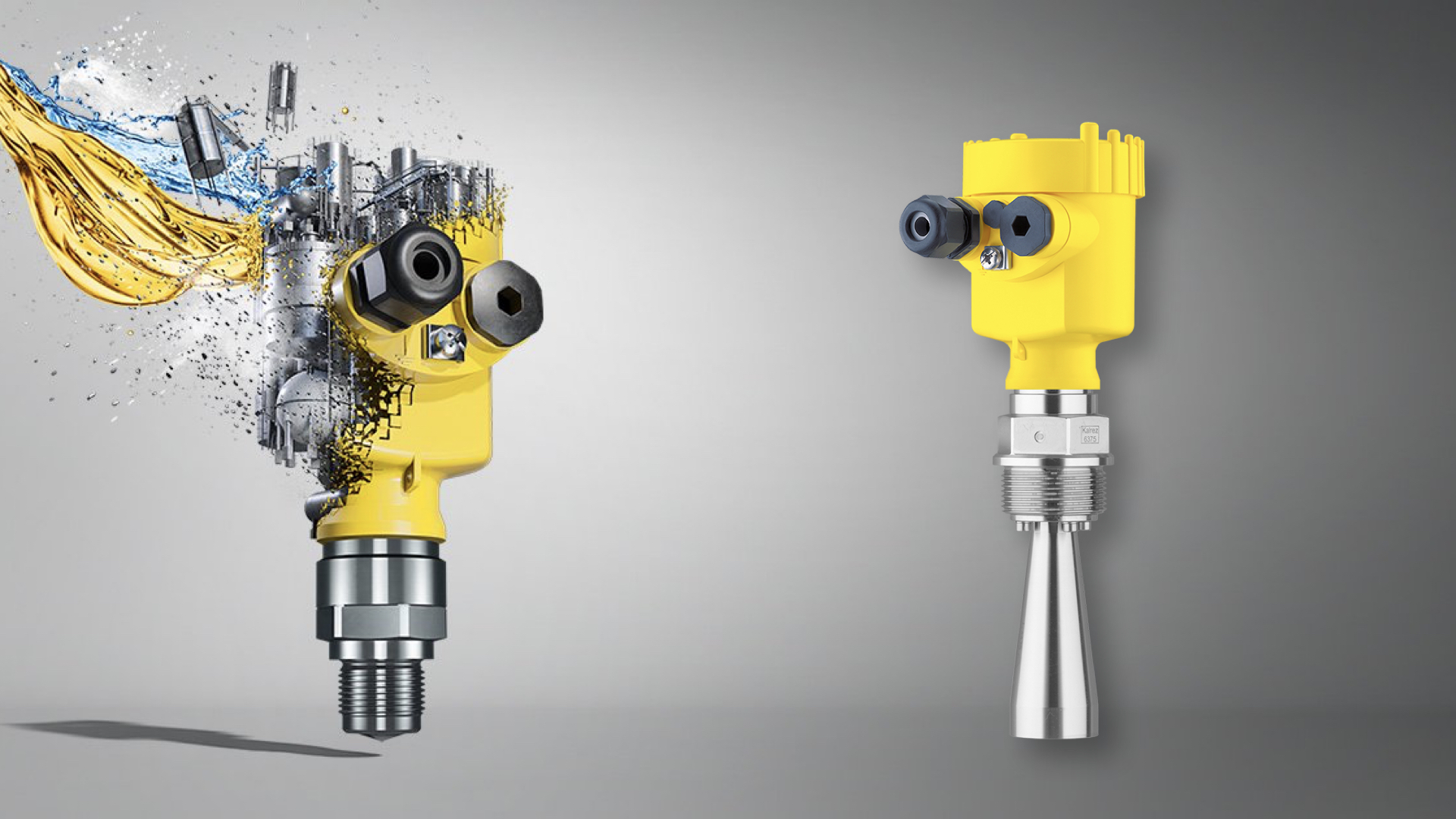

Radar Level Transmitter : เครื่องมือวัดระดับที่แม่นยำและเชื่อถือได้

Radar Level Transmitter เป็นเครื่องมือวัดระดับที่ใช้เทคโนโลยีเรดาร์ในการตรวจจับระดับของของเหลวหรือของแข็งในถัง กระบวนการ หรือโครงสร้างอื่น ๆ โดยใช้สัญญาณไมโครเวฟที่สามารถทำงานได้อย่างแม่นยำแม้ในสภาพแวดล้อมที่ยากลำบาก เช่น อุณหภูมิสูง แรงดันสูง หรือของไหลที่มีคุณสมบัติการสะท้อนแสงต่ำในบทความนี้ เราจะเจาะลึกถึงหลักการทำงาน ประเภท ประโยชน์ และการเลือกใช้ Radar Level Transmitter ให้เหมาะสมกับการใช้งาน รวมถึงตัวอย่างการใช้งานในอุตสาหกรรมต่าง ๆ

หลักการทำงานของ Radar Level Transmitter

Radar Level Transmitter ทำงานโดยการส่งคลื่นไมโครเวฟจากเสาอากาศไปยังพื้นผิวของวัสดุที่ต้องการวัด คลื่นไมโครเวฟนี้จะสะท้อนกลับมาที่เครื่องส่ง (Transmitter) และเวลาที่ใช้ในการสะท้อนกลับจะถูกแปลงเป็นข้อมูลระยะทาง

หลักการคำนวณพื้นฐานคือ:

D = Ct / 2

• D: ระยะทาง
• C: ความเร็วของแสง
• t: เวลาที่ใช้ในการเดินทางของสัญญาณ

ข้อมูลระยะทางนี้จะถูกใช้ในการคำนวณระดับของวัสดุในถังหรือพื้นที่วัด

ประเภทของ Radar Level Transmitter

Radar Level Transmitter สามารถแบ่งออกได้เป็น 2 ประเภทหลักตามการทำงาน:

1. Pulsed Radar Level Transmitter:

ใช้สัญญาณแบบพัลส์ (Pulse) ที่ถูกส่งออกไปและจับเวลาการสะท้อนกลับ มีความสามารถในการทำงานในระยะไกลและเหมาะกับงานทั่วไป

2. Frequency Modulated Continuous Wave (FMCW) Radar Level Transmitter:

ใช้คลื่นความถี่ที่มีการเปลี่ยนแปลงอย่างต่อเนื่อง ทำให้สามารถวัดได้แม่นยำยิ่งขึ้น เหมาะสำหรับงานที่ต้องการความละเอียดสูง เช่น การวัดในกระบวนการผลิตที่ซับซ้อน

ข้อดีของ Radar Level Transmitter

1. ความแม่นยำสูง (High Accuracy): Radar Level Transmitter มีความแม่นยำในระดับมิลลิเมตร จึงเหมาะสำหรับงานที่ต้องการความเที่ยงตรง
2. การทำงานที่หลากหลาย (Application): สามารถใช้งานได้ในถังที่มีแรงดันสูง อุณหภูมิสูง หรือถังที่มีวัสดุที่ไม่สะท้อนแสง เช่น ผงฝุ่นหรือของเหลวที่มีโฟม
3. ไม่ต้องสัมผัสกับวัสดุ (Non-Contact Measurement): การวัดแบบไม่สัมผัสช่วยลดปัญหาการสึกหรอของเครื่องมือและป้องกันการปนเปื้อน
4. การทำงานในสภาพแวดล้อมที่ท้าทาย (Harsh environment): สามารถทำงานได้ในสภาพแวดล้อมที่มีฝุ่นหนาแน่น หรือที่มีไอน้ำและแก๊สเข้มข้น
5. สามารถทำงานได้แม้อยู่ในสภาวะสุญญากาศ (Vacuum condition):สำหรับการใช้งานการวัดระดับในสภาวะ Vacuum การวัดชนิด อาศัยตัวกลางจะใช้งานไม่ได้ เช่น Ultrasonic เพราะ เสียงคือคลื่นที่ต้องอาศัยตัวกลางซึ่งแตกต่างจาก Radar ซึ่งใช้ Microwave และสามารถเคลื่อนที่ได้โดยไม่ต้องอาศัยตัวกลาง

ความถี่เรดาร์: ความสัมพันธ์กับประสิทธิภาพการวัด

1. เรดาร์ความถี่ต่ำ (Low Frequency Radar):

• มีความถี่ประมาณ 6 GHz หรือ 10 GHz
• เหมาะสำหรับการวัดในถังขนาดใหญ่หรือวัสดุที่มีความหนาแน่นต่ำ
• คลื่นที่มีความถี่ต่ำมีความสามารถในการทะลุผ่านไอน้ำ ฝุ่น หรือโฟมได้ดีกว่า
• อย่างไรก็ตาม ความแม่นยำและความละเอียดอาจต่ำกว่าเมื่อเปรียบเทียบกับเรดาร์ความถี่สูง

2. เรดาร์ความถี่สูง (High Frequency Radar):

• มีความถี่ประมาณ 26 GHz หรือ 80 GHz
• คลื่นความถี่สูงมีความยาวคลื่นสั้นกว่า ทำให้สะท้อนกลับจากพื้นผิววัสดุได้อย่างแม่นยำ
• เหมาะสำหรับวัสดุที่มีความสะท้อนต่ำ เช่น ของเหลวที่มีโฟมบาง ๆ ผงละเอียด หรือเม็ดเล็ก ๆ
• ใช้ได้ดีในถังที่มีขนาดเล็กหรือมีโครงสร้างซับซ้อน เช่น ถังที่มีการติดตั้งท่อหรือโครงเหล็กภายใน

เหตุผลที่เรดาร์ความถี่สูงให้ค่าการวัดที่แม่นยำ

ความยาวคลื่นที่สั้นกว่า:

1. ความถี่สูง เช่น 80 GHz มีความยาวคลื่นที่สั้น (ประมาณ 3.75 มม.) ซึ่งช่วยเพิ่มโอกาสที่คลื่นจะสะท้อนกลับจากพื้นผิวที่เล็กหรือเรียบ
2. สำหรับวัสดุที่สะท้อนคลื่นได้น้อย (เช่น น้ำมันบางชนิด หรือผงละเอียด) ความยาวคลื่นสั้นช่วยเพิ่มความไวต่อการสะท้อน
3. ลำคลื่นที่แคบลง:
   • เรดาร์ความถี่สูงส่งลำคลื่นที่มีมุมแคบกว่า ทำให้สามารถโฟกัสที่เป้าหมายได้ดียิ่งขึ้น
   • ลดผลกระทบจากสิ่งรบกวนรอบข้าง เช่น โครงสร้างในถัง
4. การลดสัญญาณรบกวน (Noise):
   • ความถี่สูงช่วยแยกแยะสัญญาณสะท้อนจริงออกจากสัญญาณรบกวน (Noise) ได้ดีกว่า
   • ทำให้ระบบสามารถตีความระดับได้แม่นยำแม้ในกรณีที่วัสดุสะท้อนกลับสัญญาณได้ไม่ชัด

สรุป

Radar Level Transmitter เป็นเครื่องมือวัดระดับที่เหมาะสมกับงานที่ต้องการความแม่นยำและการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่หลากหลาย ด้วยเทคโนโลยีเรดาร์ที่ทันสมัย ทำให้สามารถใช้งานในอุตสาหกรรมที่มีความท้าทายสูงได้อย่างมีประสิทธิภาพ การเลือกใช้และบำรุงรักษาอย่างถูกต้องจะช่วยเพิ่มความคุ้มค่าและยืดอายุการใช้งานของเครื่องมือได้อย่างยั่งยืน

*********************************************

สำหรับบทความนี้ขอขอบคุณข้อมูลดีๆจากทาง VEGA (Thailand) ผู้ผลิตและจัดจำหน่ายอุปกรณ์ วัดระดับ และแรงดัน ในโรงงานอุตสาหกรรมต่างๆในประเทศไทย
