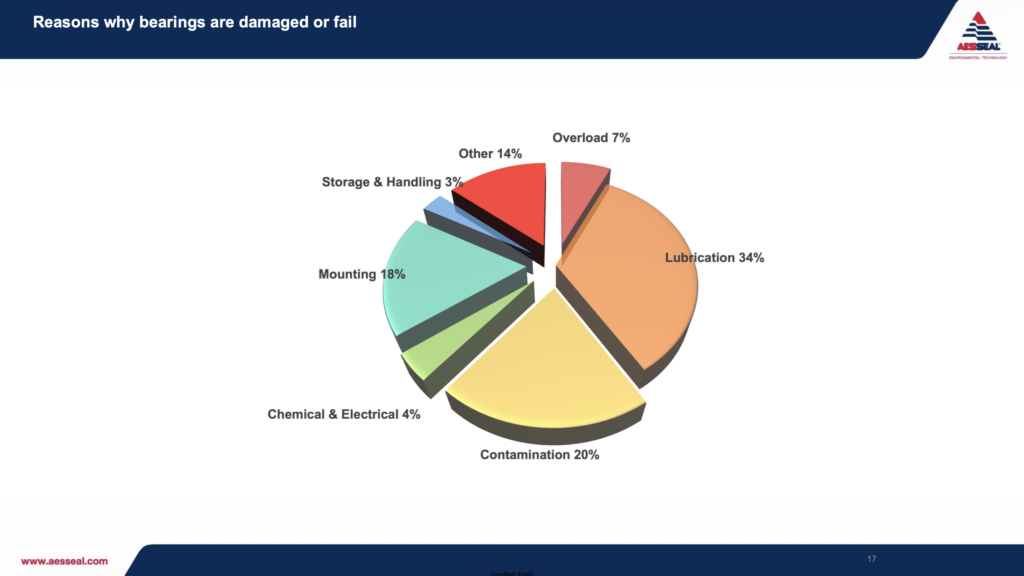

ในระบบเครื่องจักรหมุน หรือ Rotating Equipment ไม่ว่าจะเป็น Pump, Motor, Gearbox, Fan หรือแม้กระมั่ง Steam Turbine แน่นอนว่าทุกคนจะรู้อยู่แล้วนะครับว่าปัญหาที่ทำให้เครื่องจักรพังเสียหายบ่อยๆนั่นคือ ตลับลูกปืน หรือ Bearing เรานั้นเอง ซึ่งจากสถิติเองแล้ว 52% ของความเสียหายจากตลับลูกปืน (Bearing Failure) มาจากเรื่องของ Bearing Oil Contamination หรือการปนเปื้อนของน้ำมันหล่อลื่นภายในห้องน้ำมัน (Bearing Housing) นั่นเองครับ
ซึ่งปัญหานี้คือปัญหาที่น่าจะปวดหัวมากที่สุดของคนทำงานกับเครื่องจักรพวกนี้มากๆเลยครับ แต่ทว่า….ถ้าเพื่อนๆมองลึกลงไปอีกจะพบว่าจาก 52% มาจากฝุ่น (Particle Contamination) และ การปนเปื้อนของของเหลวในน้ำมัน (Liquid Contamination) ซึ่ง 2 ปัญหานี้ตัวการของจริงไม่ได้ผิดที่ตลับลูกปืนนะครับ แต่มันผิดที่อุปกรณ์ที่ทำหน้าที่กันฝุ่น และกันความชื้นอย่าง Bearing Isolator นั่นเอง

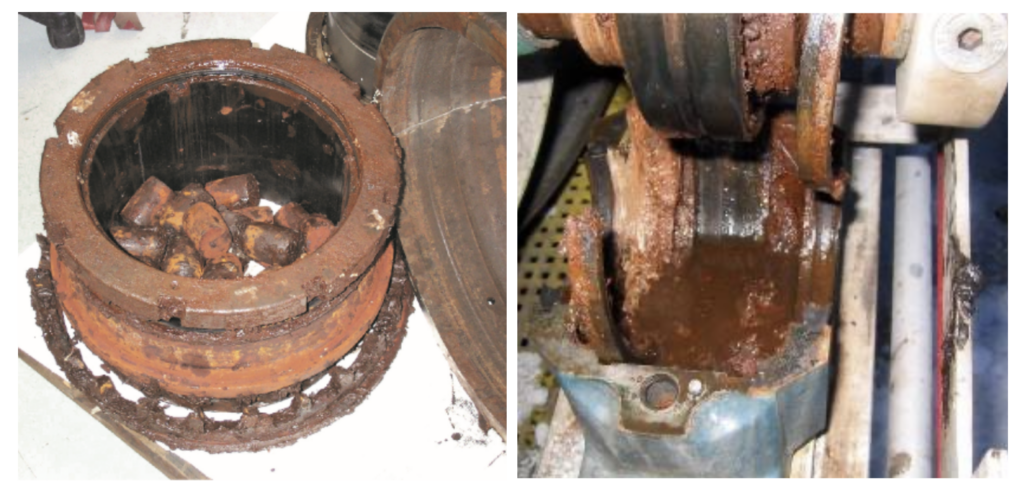

ซึ่งแน่นอนครับถ้าเรายังเลือกใช้ Bearing Isolator แบบเดิมๆ (ก็จะเกิดปัญหาแบบด้านล่างแบบเดิมๆครับ) เด่ววันนี้นายช่างมาแชร์จะพามาดูเทคโนโลยี Advanced Bearing Protector* ที่เป็น Bearing Isolator แบบนึง กันครับว่าเค้าจะสามารถมาแก้ปัญหาไม่ให้ Bearing หรือ ตลับลูกปืนของเราพังได้ยังไงกันครับผม : )

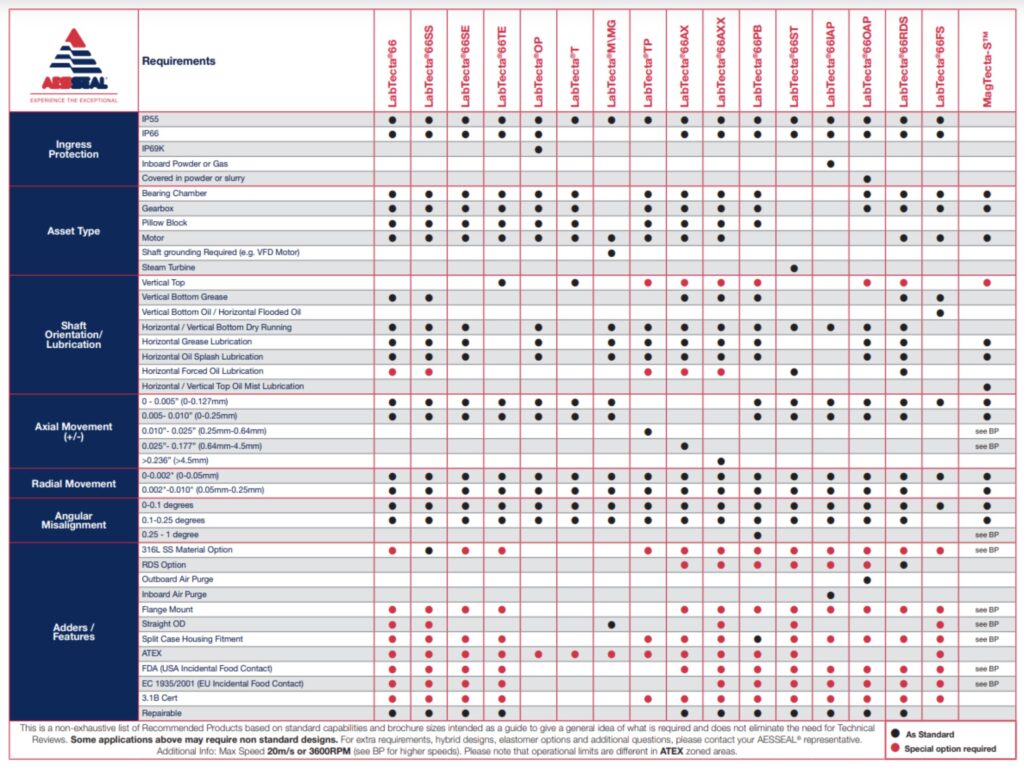

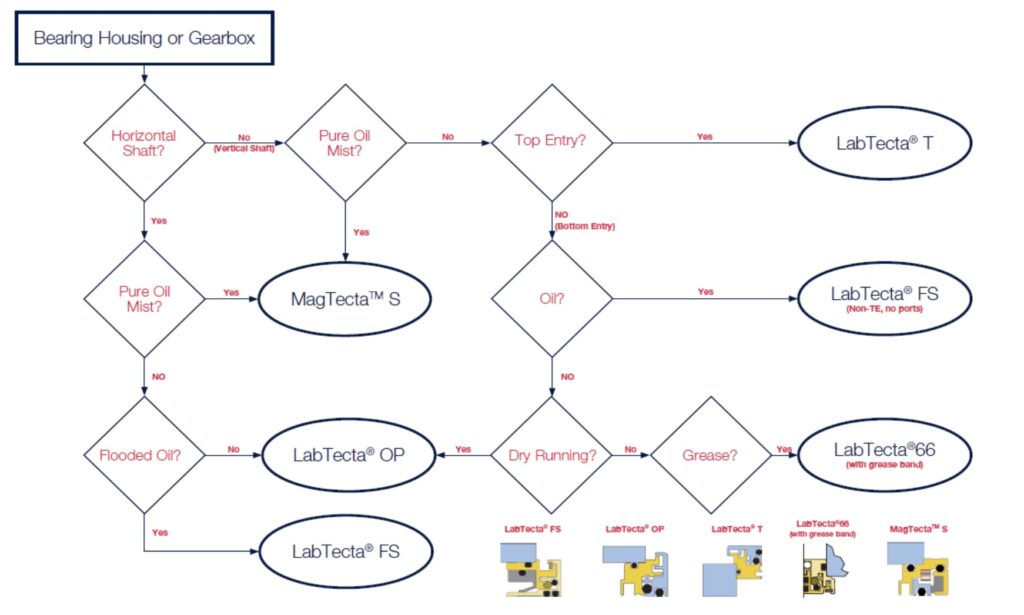

LabTecta®66 นวัตกรรม Advanced Bearing Protector ในการปกป้อง Bearing

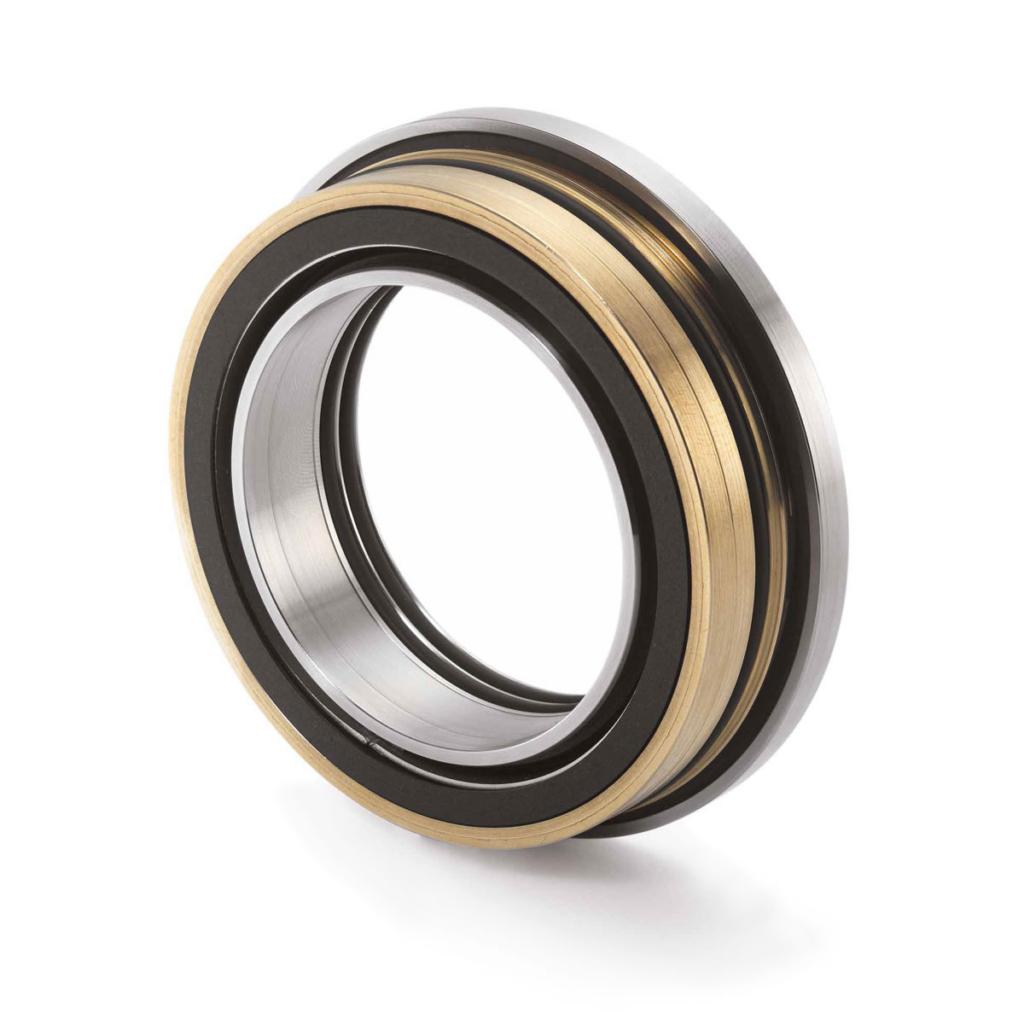

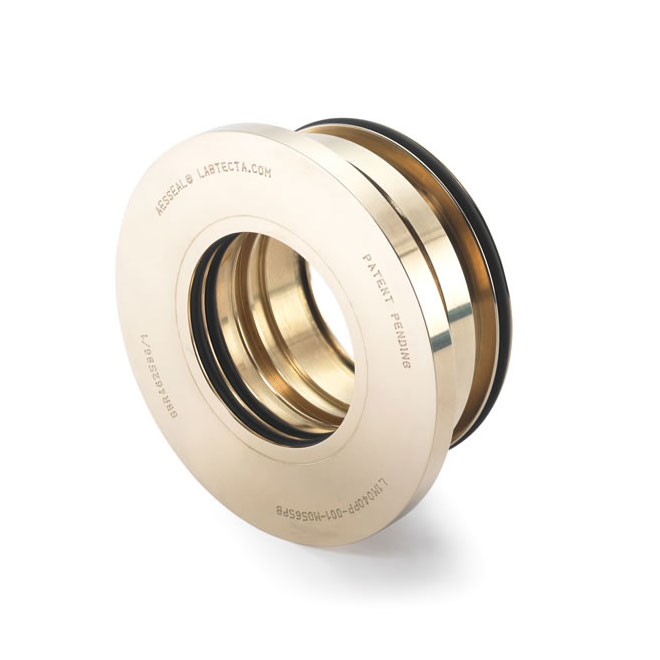

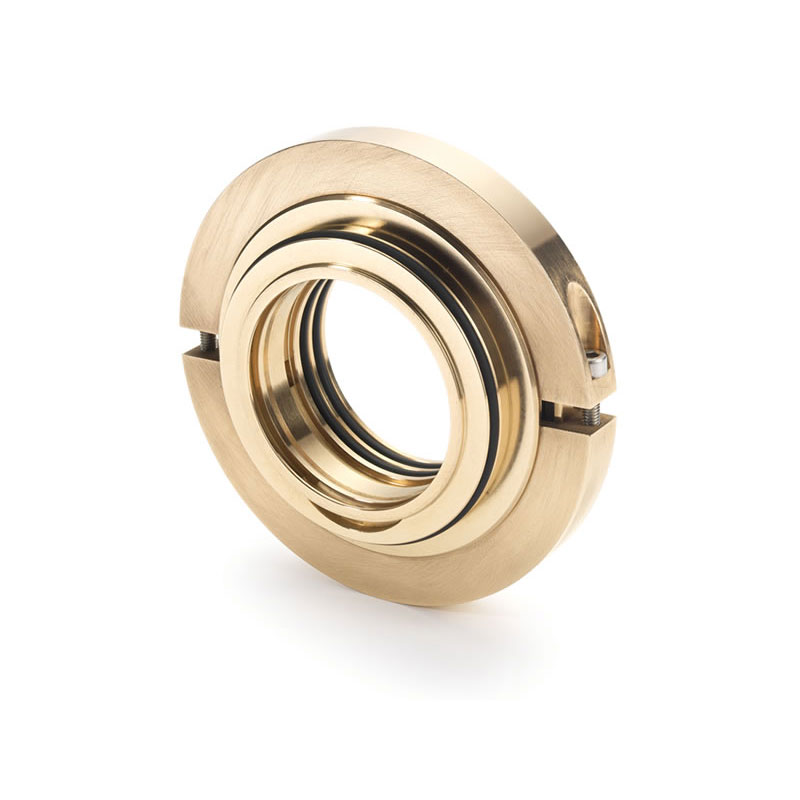

LabTecta®66 คือ Bearing Isolator แบบนึงนะครับที่ทำหน้าที่กันฝุ่น กันความชื้น เข้าไปที่ห้องน้ำมัน (Housing Bearing) แต่ทว่าปัญหาเดิมๆคือถ้าเป็น Bearing isolator แบบเดิมๆ เค้าจะกันฝุ่น และความชื้นได้ไม่มากเพียงพอ ทำให้น้ำมันปนเปื้อนและทำให้ตลับลูกปืน Bearing พังนั่นเอง ซึ่งเทคโนโลยีของ LabTecta®66 จะเป็นอุปกรณ์ที่ทำหน้าที่กันน้ำและฝุ่นแทบจะ 100% ซึ่งสามารถยืดอายุของเครื่องจักรของเราได้นานเป็น 10 ปี ++ เลยครับ
คือ Bearing Protector / Bearing Isolator จาก AESSEAL LabTecta 66 คืออุปกรณ์แยกสภาพแวดล้อมภายนอกออกจาก Bearing Housing เพื่อควบคุม การปนเปื้อนของน้ำมันและสิ่งแวดล้อม (ฝุ่น ความชื้น) หรือ Oil Contamination โดยไม่ใช้การสัมผัสระหว่าง Seal กับ Shaft เป็นกลไกหลัก ที่เรียกว่า Non-contacting Seal ส่วนหลักการทำงานเด่วเราขอไปเล่าให้หัวข้อถัดไปนะครับ
ซึ่งข้อดีของเจ้า LabTecta®66 คือ
- เพิ่มอายุการใช้งาน bearing ได้ 10 ปี++
- ลดการปนเปื้อนของน้ำมัน Oil Contamination
- ลดการรั่วไหลของน้ำมันใน Bearing Housing ออกไป
- เพิ่ม MTBF ของเครื่องจักร Rotating equipment / ลด Unplanned downtime
- เป็น Non-contact design seal
- ลดค่าใช้จ่ายด้าน maintenance และ spare part เช่น เพลาคลอด เพลาถูกกัด ประมาณ 50,000 – 200,000 บาท
ฟังดูน่าสนใจแล้วหละสิครับ…เด่วเราลองไปดูหลักการทำงานกันเลยว่าเค้ามีอะไรบ้าง
หลักการทำงานของ LabTecta®66 ที่ไม่ธรรมดาเลย
สำหรับในการออกแบบที่น่าปวดหัวมากที่สุดสำหรับ Bearing Isolator คือการกันฝุ่น และความชื้นมากๆ คือ การป้องการวิ้งแวดล้อมวิ่งเข้าห้องน้ำมัน หรือ Housing Bearing นั่นเองครับ ซึ่งสิ่งที่เข้ามาก็คือ ความชื้นและฝุ่น ซึ่งมันเล็กมากๆๆๆๆๆๆๆๆ เพื่อนๆลองจินตนาการดูครับว่า? เราจะป้องการสิ่งเล็กๆพวกนี้เข้าไปช่องว่าง ระหว่าง เพลา และ รูของ Housing Bearing ได้อย่างไร?

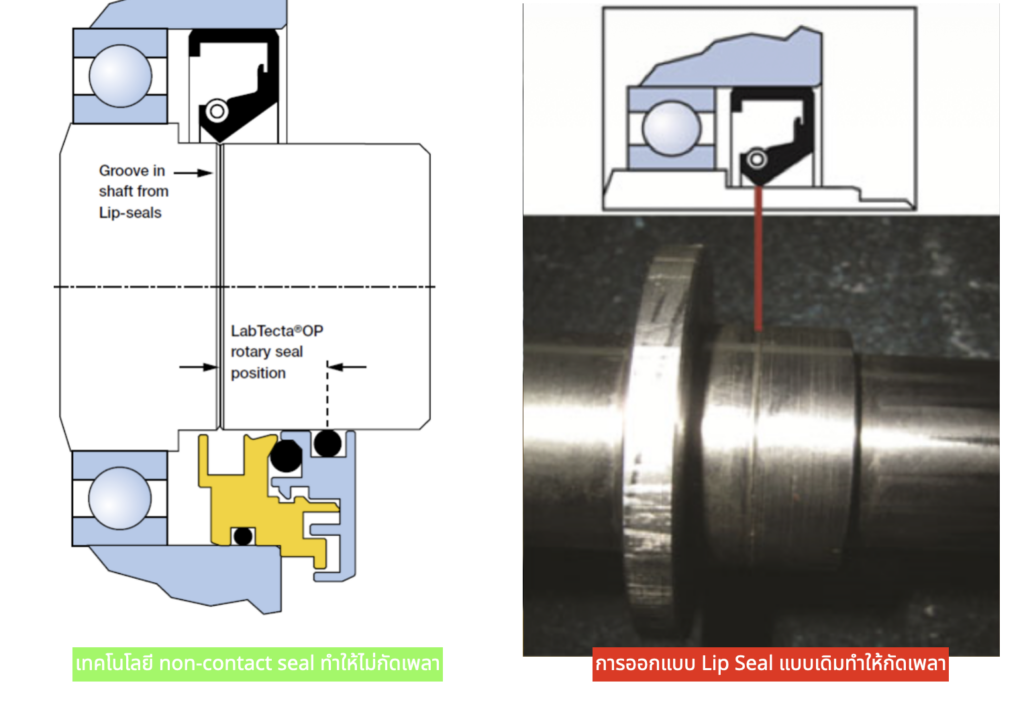

ถ้าคิดแบบยุคเก่าแล้ว “เราคงต้องหาอะไรมาทำให้รอยต่อนั้น มันน้อยที่สุดถูกไหมครับ?” นั่นก็คือเอา Lip seal ไปกัดเพลาเลย ซึ่งนั่นทำให้เพลาคลอดต้องมานั่งซ่อมอีก ไม่พอเวลาเจออากาศร้อนๆเย็นๆ ก็มีการหดตัว ยืดตัวอีก สุดท้ายรั่วไปตามระเบียบค้าบบบบบบ ทีนี้เราไปดูมืออาชีพเค้าคิดกันดีกว่าครับว่าแนวคิดเค้าเป็นไง?

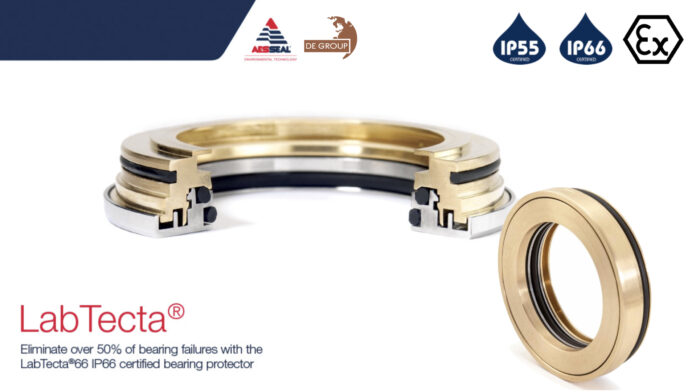

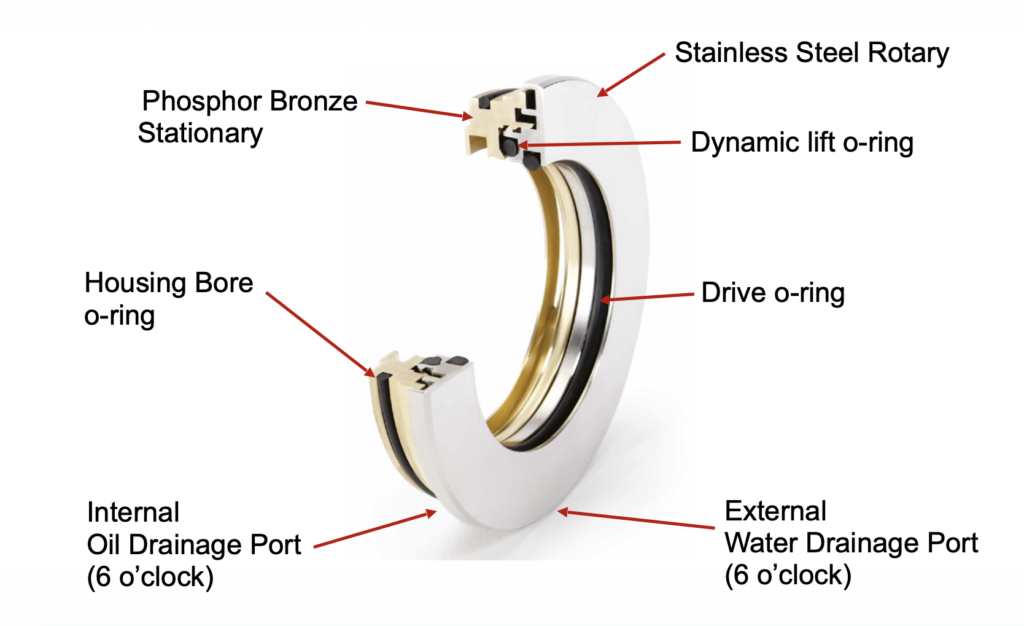

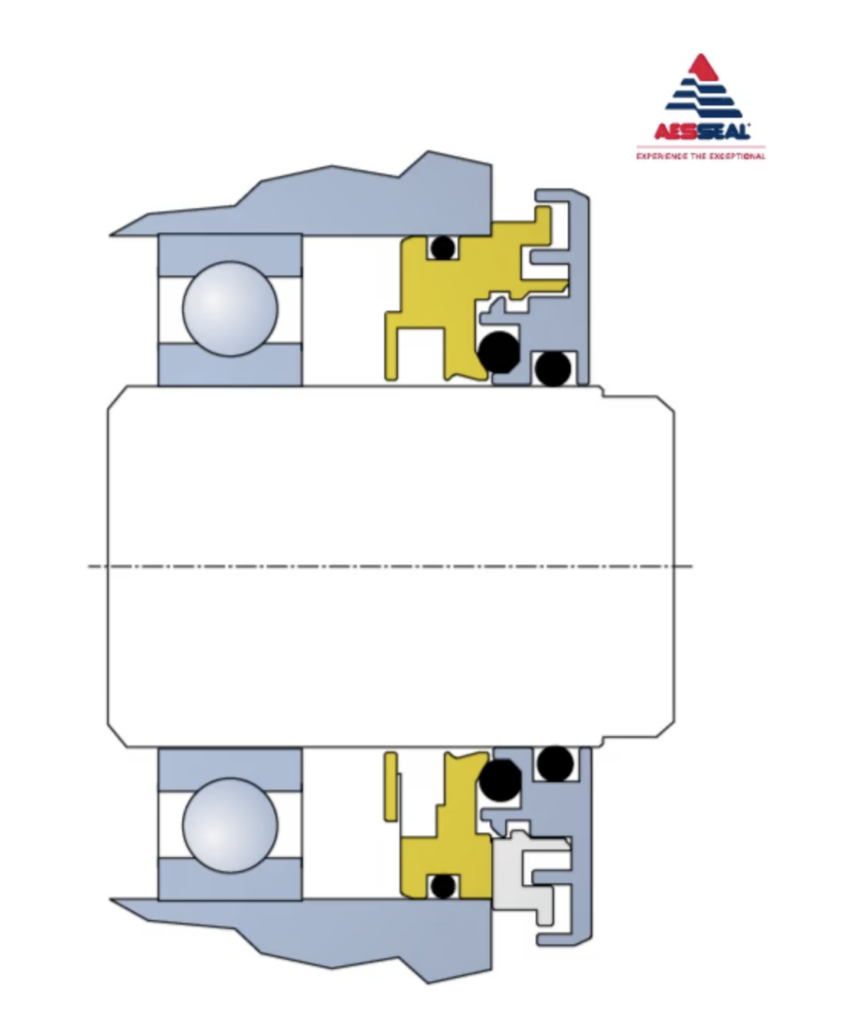

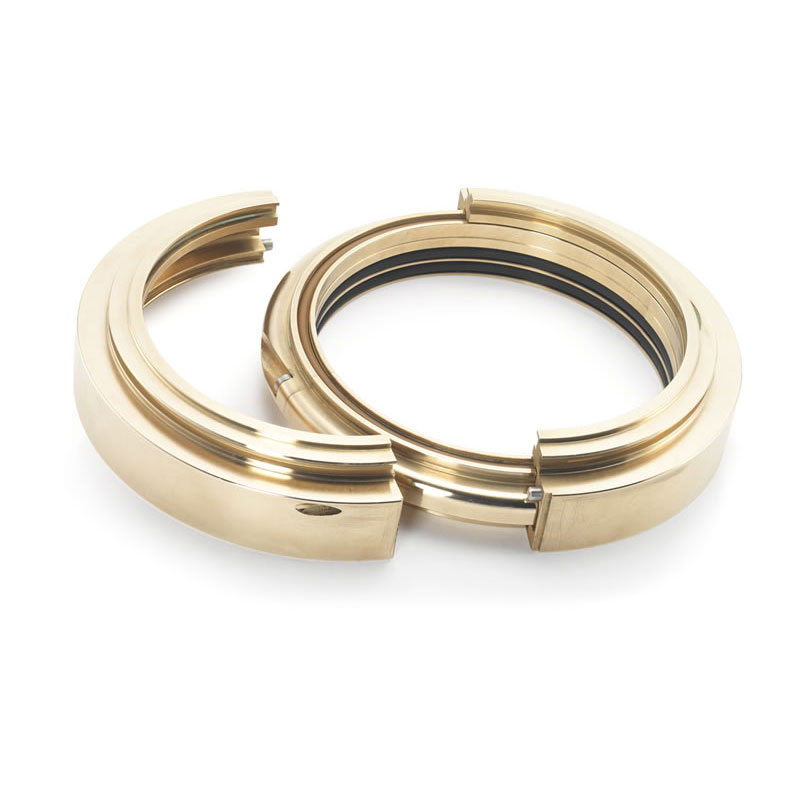

ก่อนอื่นเพื่อนๆจำภาพของ LabTecta®66 ไว้นะครับ (ด้านบน)
1. ช่วง Heat-Up ในห้อง Housing Bearing

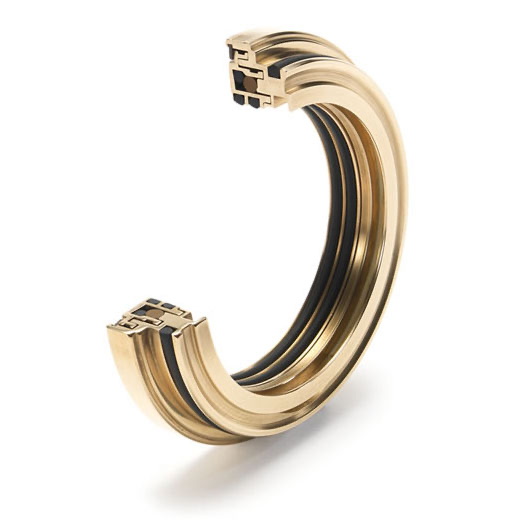

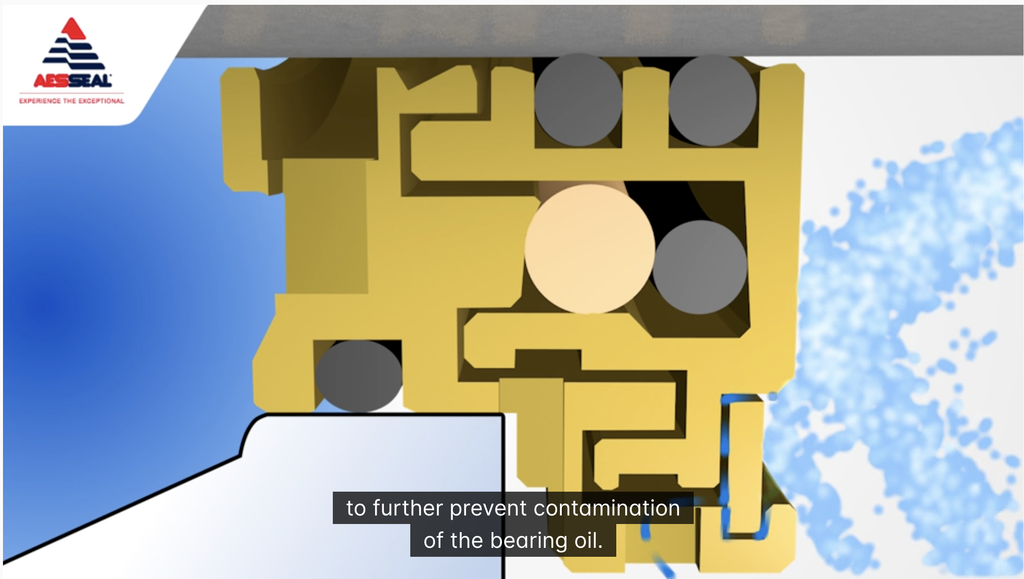

LabTecta®66 ใช้โครงสร้าง labyrinth path หลายชั้น คล้ายๆกับเขาวงกต โดยการออกแบบจะมี O-ring หลัก (สีน้ำตาลเหลืองๆ) คือใช้หลักการเหวี่ยงหนีศูนย์ในการเปิด จึงไม่มีการเสียดสี เลยไม่เกิดการสึกหรอ ทำให้อายุการใช้งานนาน (ไม่มี Touching) ซึ่งทำให้อนุภาค ฝุ่น น้ำ และความชื้นไม่สามารถเคลื่อนที่เข้าสู่ bearing housing ได้โดยตรง

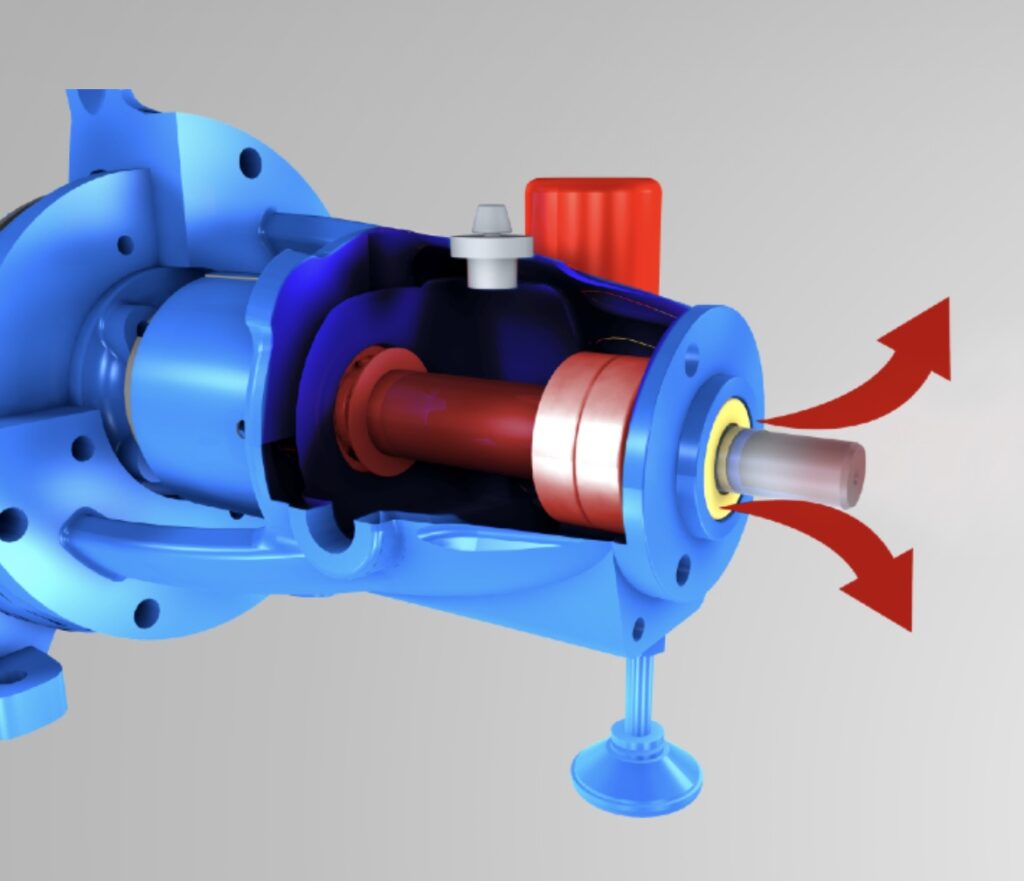

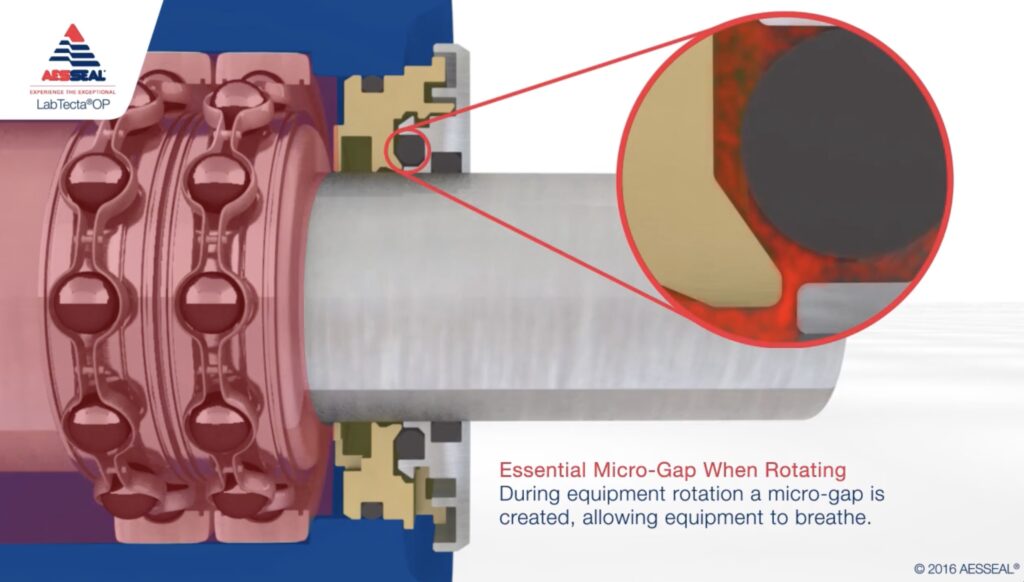

ซึ่งตอนเวลาทำงานในช่วงที่ห้องน้ำมันร้อน เจ้าตัว O-ring หลักสีเหลืองๆของเราจะถูกเหวี่ยงออก ทำให้เกิด MicroGap ซึ่งทำให้ อากาศในห้องน้ำมัน (Air + Oil Mixture) พร้อมความร้อน ระบายและไหลออกไปได้นั่นเองครับ
2. ช่วง Cool Down ในห้อง Housing Bearing

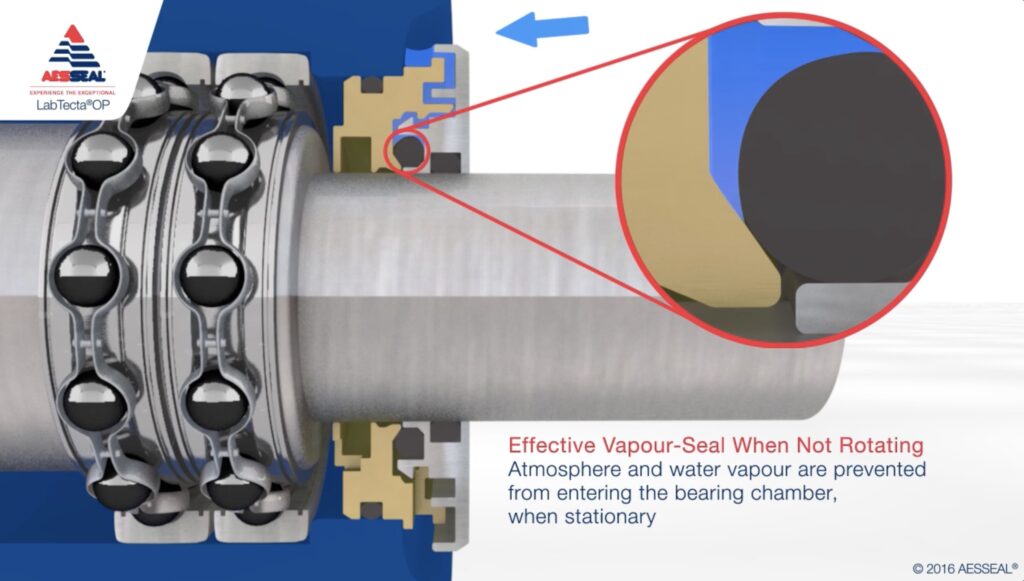

ในช่วงนี้เกิดจากช่วงอากาศเย็น ทีนี้การทำงานจะกลับกันครับ พอห้องน้ำมัน Housing Bearing เย็นเค้าจะเกิดปรากฏการณ์ Air Sucking หรือการดูดอากาศจากภายนอก พร้อมฝุ่นและความชื้นแบบจัดเต็ม (กรณีนี้แหละครับทำให้เกิด Oil Contamination และทำให้ Bearing พัง) แต่ด้วยการออกแบบลักษณะนี้ตัว O-ring เราจะถูกดูดและเด้งมาปิดทางด้านซ้ายทำให้อากาศที่มาพร้อมกับความชื้น และฝุ่นไมสามารถเข้ามาได้เลย โดยวิธีนี้เพื่อนๆจะสังเกตุว่าไม่มีส่วนไหนของ LabTecta®66 สัมผัสกับเหลา หรือทำลายชิ้นส่วนของเครื่องจักรเลย
3. สามารถกันน้ำสาด (Prevent Multitiered Expulsation)

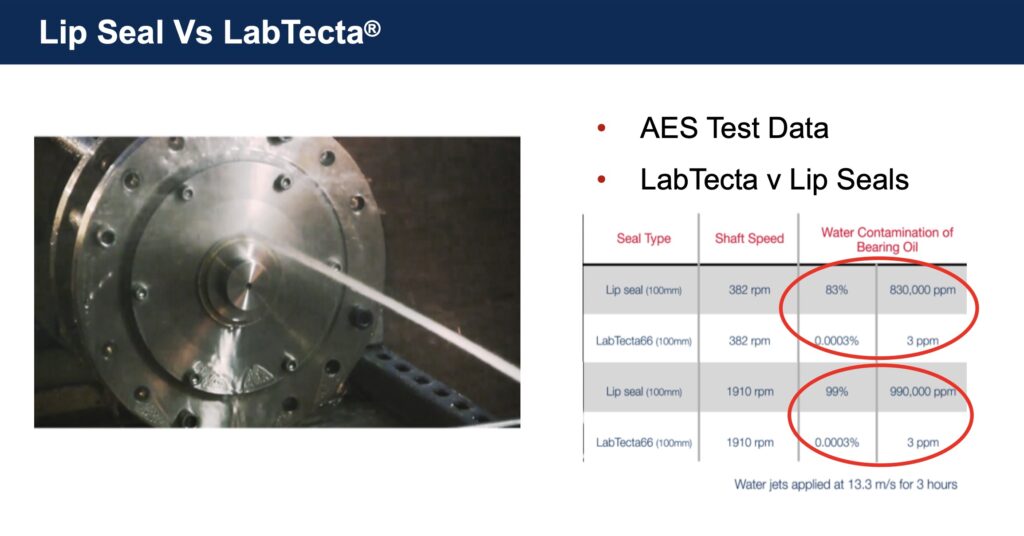

ด้วยการ Design แบบนี้หากมีฝนตก หรือน้ำสาดก็สามารถสบายใจหายหัวครับ ซึ่งตัวนี้ได้มาตรฐาน IP66 ซึ่งทั้งน้ำและฝุ่นไม่สามารถเล็ดรอดเข้าไปได้เลยนะครับ*
*ตามมาตรฐานการทดสอบแบบ IP66*

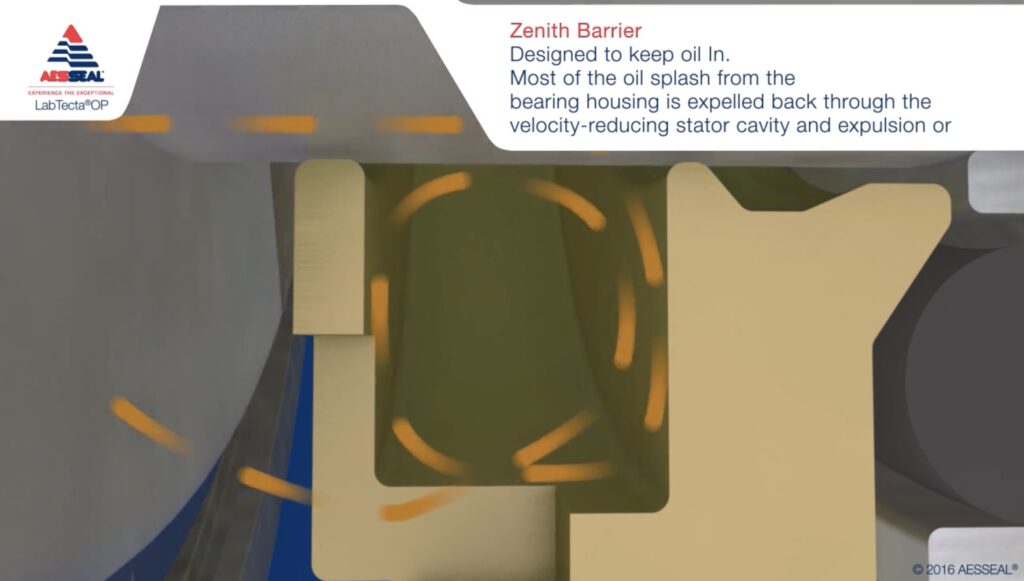

4. สามารถกันน้ำมันรั่วออก (Keep oil in)
สำหรับน้ำมันหล่อลื่นที่ชอบไหลออกตามคอเพลา ปัญหานี้จะถูกจัดการได้ด้วยการออกแบบ “รูปทรง (Profile) ของ สเตเตอร์ (Stator)” และระยะห่างที่ใกล้มากกับตัวเพลา จะสร้าง ‘กระแสน้ำวนคงที่’ (Standing vortex sealing) ขึ้นมา ซึ่งทำหน้าที่เป็นปราการกายภาพชั้นที่สอง (Secondary physical barrier) ในการป้องกันไม่ให้น้ำมันรั่วไหลออกไปด้านนอกเพิ่ม” นั่นเองครับ
ซึ่งทั้งหมดนี้ก็คือหลักการทำงานของ LabTecta®66 ที่ออกแบบได้ล้ำสุดๆครับ ทีนี้เพื่อนๆสามารถดูหลักการทำงานจากวีดีด้านล่างได้เลยนะครับ
วีดีโอแสดงการทำงานของ Labtecta
************************
หากเพื่อนๆสนใจนวัตรกรรม Bearing Isolator จากทาง Labtecta สามารถติดต่อ
“บริษัท เดลต้า ซีล อัลไลแอนซ์ จำกัด”
ตัวแทนจำหน่าย Labtecta และ AES Seal อย่างเป็นทางการเจ้าเดียวในประเทศไทย
ช่องทางการติดต่อ:
โทร 038-682-683
Line : @degroup
Website : www.degroup.th.com
************************
