Ultra-Low NOx Burner สำหรับหม้อไอน้ำ: ทางเลือกวิศวกรรมเพื่อลดมลพิษและเพิ่มประสิทธิภาพ Boiler

สวัสดีครับเพื่อนๆวันนี้ขอกลับมาต่อในส่วนของ Boiler กันนะครับ โดยในยุคที่ข้อกำหนดด้านสิ่งแวดล้อมเข้มงวดขึ้นอย่างต่อเนื่อง วิศวกรอย่างพวกเราก็คงฏิเสธไม่ได้ใช่มั้ยครับ..ว่ามันคือความรับผิดชอบโดยตรง (ซะงั้น..เพราะว่า Technical Engineering คงไม่พ้นเราหรอกครับ) ดังนั้นถ้าหากเราพูดถึงหม้อไอน้ำที่อยู่ในโรงงานอุตสาหกรรม ที่ยังใช้ burner แบบ conventional หรือแบบโบราณๆเดิม พวกเรากำลังเผชิญความเสี่ยงทั้งด้าน Compliance ด้านสิ่งแวดล้อมและต้นทุนพลังงานอยู่นะครับ

แต่ว่าด้วยยุคปัจจุบันนี้เทคโนโลยีการออกเชิงวิศวกรรม (Engineering Design) ที่กำลังได้รับความนิยมทั่วโลกอีกตัวนึงก็คือคือ Ultra-Low NOx Burner นั่นเองครับ

โดยทางนายช่างมาแชร์ ขอเกริ่นคร่าวๆก่อนนะครับว่า NOx (Nitrogen Oxides) คืออะไร ซึ่งถ้าอธิบายแบบรวบรัดสั้นๆคือ “กลุ่มก๊าซออกไซด์ของไนโตรเจนที่เกิดจากกระบวนการเผาไหม้” เช่น NO (Nitric Oxide) หรือ NO₂ (Nitrogen Dioxide)

แล้ว NOx เกิดขึ้นได้อย่างไร?? โดย Nox จะเกิดเมื่ออุณหภูมิเปลวไฟสูง ทำให้ไนโตรเจนในอากาศ (N₂) ทำปฏิกิริยากับออกซิเจน ซึ่งแน่นอนว่าเป็นก๊าซมลพิษนั่นเองครับ โดยเกิดขึ้นในระบบ Boiler, Furnace และเครื่องยนต์สันดาป

ดังนั้นการเผาไหม้เชื้อเพลิงใน Boiler เป็นแหล่งกำเนิด NOx (Nitrogen Oxides) หลักของโรงงาน ซึ่งส่งผลต่อตัวแปรด้านล่างนี้โดยตรงนะครับ:

• กฎหมายควบคุมมลพิษอากาศ Nox, Sox
• ค่า Carbon footprint
• ประสิทธิภาพการเผาไหม้ใน Boiler
• ความเสี่ยงด้าน ESG

ซึ่งโรงงานที่ต้องการจะ Retrofit burner จาก Conventional เป็น Ultra-Low NOx สามารถลด NOx ได้มากกว่า 50–90% ขึ้นอยู่กับเทคโนโลยี และยังช่วยควบคุม excess air ได้แม่นยำขึ้นอีกด้วยนะครับ

ดังนั้น Ultra-Low NOx Burner ไม่ใช่แค่เรื่องสิ่งแวดล้อม แต่เป็น investment ที่ให้ผลตอบแทนทั้งด้าน compliance และ energy efficiency ส่วนรายละเอียดเป็นไงไปดูในบทความกันเลยนะครับผม

หลักการทำงานเบื้องต้นของ Ultra-Low NOx Burner

Ultra-Low NOx Burner คือเทคโนโลยีหัวเผาที่ถูกออกแบบเพื่อ ลดการเกิด Thermal NOx ตั้งแต่ต้นทางของกระบวนการเผาไหม้ โดยยังคงรักษา flame stability, combustion efficiency และ turndown ratio ให้เหมาะกับงานอุตสาหกรรม

โดยที่แก่นของการออกแบบอยู่ที่การ “ควบคุมอุณหภูมิเปลวไฟและสภาวะผสม (mixing field)” เพื่อไม่ให้เข้าเงื่อนไขที่เอื้อต่อการเกิด NOx

---

1) กลไกการเกิด NOx ที่ต้องควบคุม

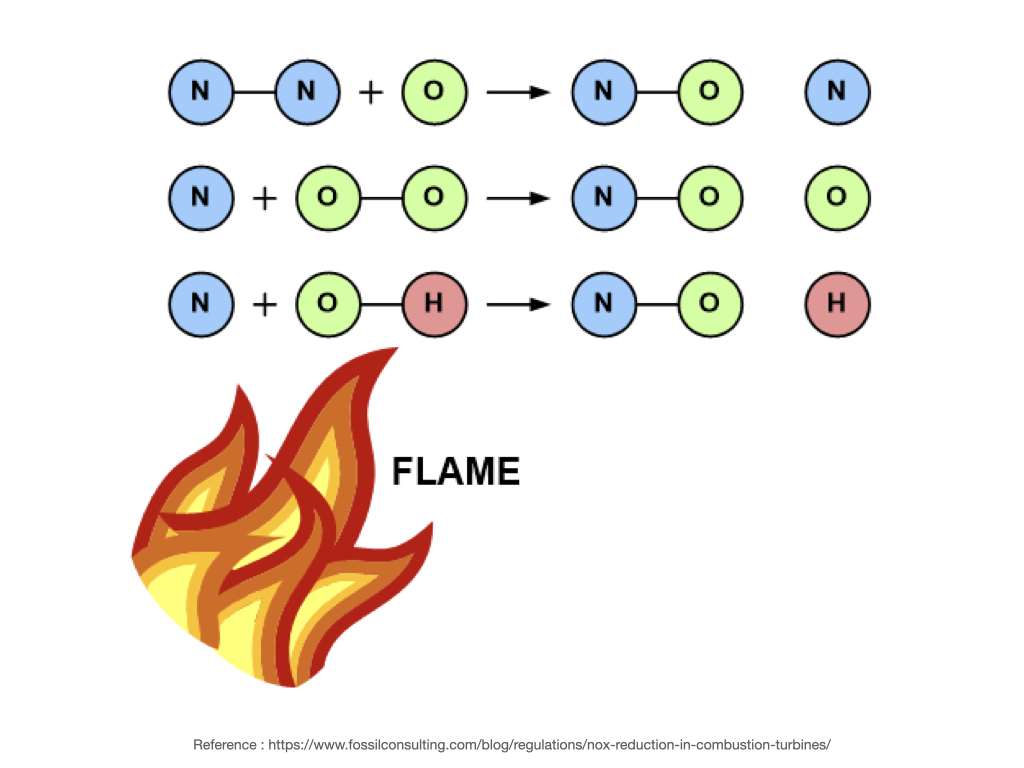

ในหม้อไอน้ำอุตสาหกรรม NOx เกิดหลัก ๆ จาก Thermal NOx (Zeldovich mechanism)

ปฏิกิริยาการเผาไหม้หลัก:

• N₂ + O → NO + N
• N + O₂ → NO + O

โดยที่เงื่อนไขที่ทำให้ NOx พุ่งสูง:

• อุณหภูมิเปลวไฟ > ~1,300–1,400 °C
• มี O₂ เข้มข้นในโซนร้อน
• Residence time ในโซนอุณหภูมิสูงนาน

ดังนั้น Ultra-Low NOx Burner จะ “ทำลายเงื่อนไขทั้งสามข้อนี้”

---

2) หลักการออกแบบหลักของ Ultra-Low NOx Burner

ถัดมานะครับ หลังจากที่เรารู้แล้วว่าปัจจัยการเกิด Nox คือ เรื่องของ อุณหภูมิเปลวไฟ | มี O₂ เข้มข้นในโซนร้อน | Residence time ในโซนอุณหภูมิสูงนาน ที่เป็น 3 ปัจจัยหลักแล้วดังนั้นทางการออกแบบเชิงวิศวกรรม (Engineering Design) ก็จะออกแบบโดยทำลาย 3 เงื่อนไขนี้นั่นเองครับ โดยเริ่มจาก

(A) การลดอุณหภูมิเปลวไฟ (Flame Temperature Reduction)

แนวคิดและเป้าหมาย คือ “ลดอุณหภูมิเปลวไฟสูงสุด (Peak Flame Temperature)”

หลักการทางวิศวกรรม:

• Flue Gas Recirculation (FGR)
นำก๊าซไอเสีย (CO₂, H₂O สูง) กลับมาผสมกับอากาศเผาไหม้

ผลทางเทอร์โมไดนามิก (Thermodynamics)

• ลด adiabatic flame temperature
• ลด O₂ partial pressure
• เพิ่ม heat capacity ของ mixture

สมการโดยย่อ$$T_{flame}\downarrow \Rightarrow Rat{e}_{ThermalNOx}\downarrow$$Tflame​↓⇒RateThermalNOx​↓

• Internal Recirculation (IFGR)
ใช้ aerodynamics ของหัวเผาสร้าง vortex ดูด flue gas กลับมาเอง

ข้อดี:

• ไม่ต้องมี FGR fan
• ระบบง่าย
• response เร็ว

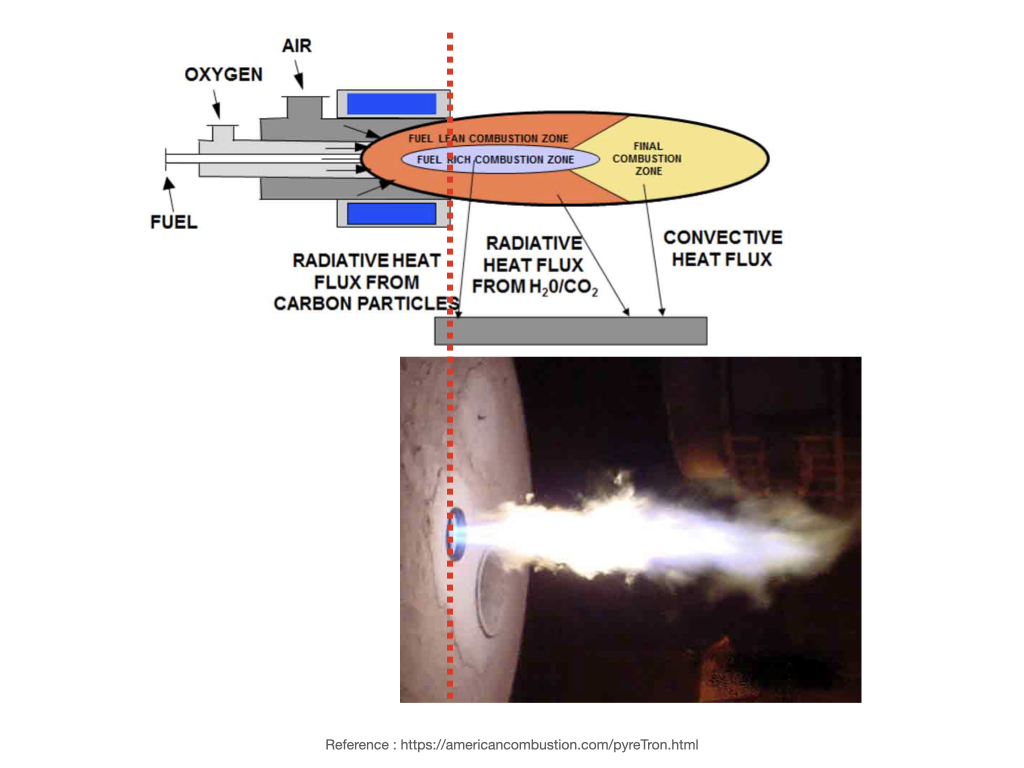

(B) การเผาไหม้ในขั้นตอน Air/Fuel Staging

โดยการออกแบบเป้าหมายคือเราจะพยายามแยกโซนการเผาไหม้ “เพื่อลด oxygen ในโซนร้อน” โดยแนวคิดหลักคือ โดยการเผาไหม้แบ่งการเผาไหม้เป็นหลายโซน แล้วเราไปปรับปรุงแต่ละ Stage กันนะครับ

โซนที่ 1: Fuel-Rich Zone

• อากาศต่ำ (λ < 1)
• เปลวไฟไม่ร้อนจัด
• O₂ ต่ำ → NOx เกิดยาก

โซนที่ 2: Burnout Zone

• เติมอากาศส่วนที่เหลือ
• เผา CO และ unburned fuel ให้หมด

ผลลัพธ์:

• Peak temperature ลด
• oxygen availability ใน hot core ลด
• residence time ใน zone ร้อนลด

(C) การผสมอากาซเชื้อเพลิงล่วงหน้า Lean Premixed Combustion

Lean Premixed Combustion คือการ ผสมอากาศกับเชื้อเพลิงให้เป็นเนื้อเดียวกันก่อนการจุดติดไฟ โดยตั้งค่าให้ส่วนผสมเป็นแบบ lean (อากาศเกิน, λ > 1) แนวคิดหลักคือ ““ทำให้เปลวไฟเย็นและสม่ำเสมอ เพื่อไม่ให้เกิด Thermal NOx””

กลไกสำคัญมี 3 ข้อ:

1. ลด Peak Flame Temperature

• ส่วนผสม lean → ความร้อนจำเพาะของ mixture สูงขึ้น
• อุณหภูมิเปลวไฟสูงสุดลดลง
• อัตราการเกิด Thermal NOx ลดลงแบบ exponential

2. กระจายความร้อนให้สม่ำเสมอ (No Hot Spot)

• premixing ทำให้การเผาไหม้เกิดแบบ distributed flame
• ลด hot core ที่เป็นแหล่งกำเนิด NOx

3. ลด O₂ เข้มข้นในโซนร้อนจัด

• residence time ในโซนอุณหภูมิสูงสั้นลง

• ปฏิกิริยาเกิดแบบกระจายตัว

ข้อดีจากการออกแบบด้วย Lean Premixed Combustion

• flame temperature ต่ำ
• การกระจายความร้อนสม่ำเสมอ
• ลด hot spot

แต่ก็มีข้อควรที่ต้องระวังด้วยนะครับ:

• flashback
• combustion instability
• flame blow-off

Ultra-Low NOx รุ่นใหม่จะใช้ premix + staging + recirculation ร่วมกัน

---

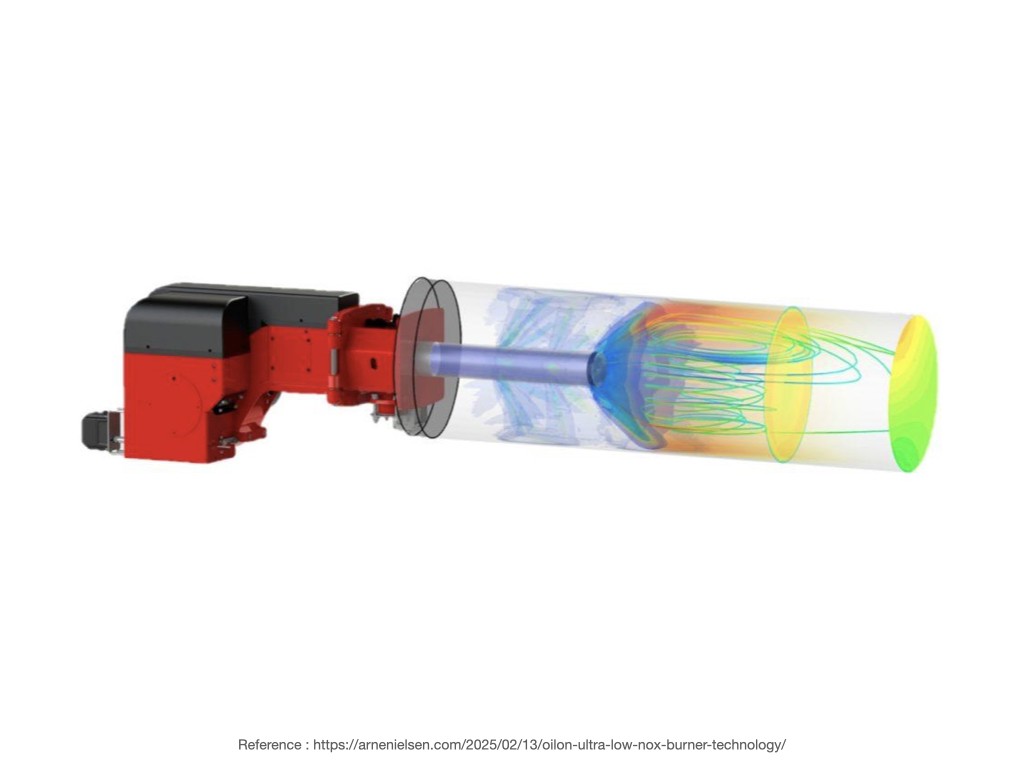

(D) Advanced Aerodynamic Mixing

Ultra-Low NOx Burner ไม่ใช่แค่เรื่องเคมี — แต่เป็นเรื่อง fluid mechanics ของเปลวไฟ

การออกแบบที่สำคัญ:

• Swirler vane angle
• Quarl geometry
• Jet momentum ratio
• Recirculation zone length

วัตถุประสงค์:

• กระจายอุณหภูมิให้แบน (flatten temperature profile)
• ลด hot core
• คุม flame anchoring

ตัวชี้วัดสำคัญทางวิศวกรรม:

• Flame peak temperature
• O₂ concentration field
• Damköhler number
• Mixing time vs reaction time

3) Performance ที่ได้จาก Ultra-Low NOx Burner

โดยทั่วไป (ขึ้นกับเชื้อเพลิงและดีไซน์):

• NOx < 30 ppm
• รุ่น advanced: < 9–15 ppm
• CO ต่ำ (ถ้า tuning ดี)
• Turndown ratio สูง (เช่น 8:1 – 15:1)

4) Trade-Off ทางวิศวกรรม (สำคัญมาก)

การลด NOx ไม่ได้ฟรี แต่เราก็ต้องแลกกับความท้าทายในการพัฒนาโครงการนี้ด้วยนะครับ โดยที่เราจะมีประเด็น Concern ตามตารางด้านล่างนะครับ

ประเด็น	ผลกระทบ
Flame เย็นลง	เสี่ยง flame instability
staging มาก	CO อาจสูง
premix สูง	เสี่ยง flashback
FGR สูง	fan power เพิ่ม
mixing ซับซ้อน	tuning ยากขึ้น

---

สรุปเชิงวิศวกรรม

Ultra-Low NOx Burner ลด NOx โดย ควบคุมฟิสิกส์ของเปลวไฟและเคมีการเผาไหม้พร้อมกัน ผ่าน 4 กลไกหลัก:

1. ลด peak flame temperature
2. ลด O₂ ในโซนร้อน (staging)
3. เพิ่ม dilution ด้วย flue gas
4. ควบคุม mixing field ด้วย aerodynamics

ผลคือ ตัดเงื่อนไขของ Thermal NOx ตั้งแต่ต้นทาง โดยไม่ต้องพึ่ง post-treatment

ประเภทของ Ultra-Low NOx Burner

3.1 Low NOx Burner (LNB)

ระดับการลด: ~30–50%

เทคนิคหลัก

• air staging
• fuel staging
• internal recirculation

เหมาะกับ

• retrofit ง่าย
• boiler ขนาดเล็ก-กลาง
• งบประมาณจำกัด

3.2 Ultra-Low NOx Burner + FGR

ระดับการลด: ~70–90%

จุดเด่น

• ควบคุม NOx ได้ต่ำมาก
• ใช้กับ boiler อุตสาหกรรมทั่วไป
• flexibility สูง

ข้อควรพิจารณา

• ต้องมี FGR fan
• pressure drop เพิ่ม
• ต้อง tuning ดี

3.3 Premix Ultra-Low NOx Burner

ระดับการลด: ต่ำมาก (<15–30 ppm)

จุดเด่น

• flame สม่ำเสมอ
• efficiency สูง
• emission ต่ำมาก

เหมาะกับ

• boiler ใหม่
• ต้องการ emission ต่ำสุด
• gas fuel เป็นหลัก

3.4 Hybrid / Advanced Ultra-Low NOx System

รวมหลายเทคนิค เช่น:

• premix + staging
• FGR + AI combustion control
• digital burner management

เหมาะกับ Boiler house ระดับ advanced

---
