Heat Recovery สำหรับหม้อไอน้ำกลยุทธ์วิศวกรรมเพื่อลดการสูญเสียพลังงาน

สวัสดีครับเพื่อนๆ สำหรับบทความนี้ออกแบบสำหรับวิศวกรเครื่องกล วิศวกรพลังงาน และทีม Utility ที่ต้องการยกระดับประสิทธิภาพหม้อไอน้ำ (Boiler) ด้วยแนวคิด Heat Recovery ซึ่งเป็นหนึ่งในมาตรการ Energy Efficiency ที่ให้ ROI เร็วและวัดผลได้จริง 🙂

ในหลายๆโรงงาน หม้อไอน้ำยังสูญเสียพลังงานจำนวนมากผ่านปล่องไอเสีย (Stack Loss) โดยที่พลังงานความร้อนนี้สามารถนำกลับมาใช้ใหม่ได้ หากมีการออกแบบระบบ Heat Recovery สำหรับหม้อไอน้ำ อย่างเหมาะสม

โดยทั่วไป Boiler จะสูญเสียพลังงานผ่าน:

• Flue gas temperature สูง
• Blowdown discharge loss
• Surface radiation การสูญเสียความร้อน
• Condensate ที่ไม่ถูกนำกลับ

Stack loss เพียงอย่างเดียวอาจคิดเป็น 10–25% ของพลังงานเชื้อเพลิง

โรงงานที่ติดตั้ง Economizer และ Condensing Heat Exchanger สามารถ:

• ลดอุณหภูมิปล่องได้ 30–80°C
• เพิ่ม boiler efficiency 3–10%
• ลดค่าเชื้อเพลิงอย่างมีนัยสำคัญ

ดังนั้นกระบวนการทำ Heat Recovery ไม่ใช่แค่ option เสริม แต่เป็น “low-hanging fruit” ด้านพลังงานที่ Boiler house ควรรีบดำเนินการทันทีนะครับ ส่วนรายละเอียดจะเป็นอย่างไร? ตามไปดูในบทความนี้เลยครับ

ประเภทของ Heat Recovery สำหรับหม้อไอน้ำ

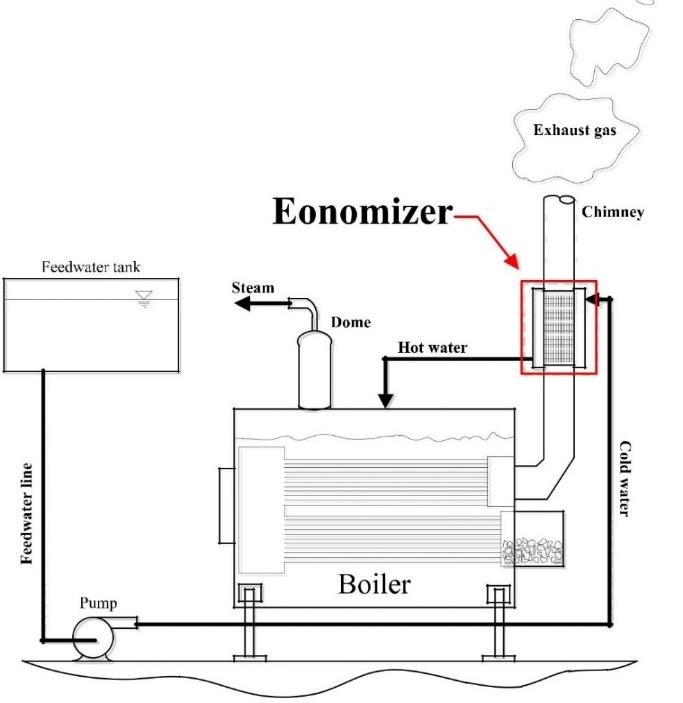

1) อุปกรณ์ ECONOMIZER ในระบบหม้อไอน้ำ

Economizer คืออุปกรณ์แลกเปลี่ยนความร้อน (Heat Exchanger) ที่ติดตั้งในทางเดินก๊าซไอเสียของหม้อไอน้ำ เพื่อ กู้คืนความร้อนจาก flue gas มาอุ่นน้ำป้อน (feedwater) ก่อนเข้าสู่ boiler

พูดให้ตรงประเด็นทางวิศวกรรม:

👉 Economizer = Waste Heat Recovery Device สำหรับระบบ Boiler

เป้าหมายหลักคือ ลดการสูญเสียความร้อนปล่อง (Stack Loss) และ ลดการใช้เชื้อเพลิง

หลักการทำงานของ Economizer

ลำดับการทำงาน

1.ก๊าซไอเสียออกจากหม้อไอน้ำที่อุณหภูมิสูง (≈180–250°C)
2. Flue gas ไหลผ่านชุดท่อ economizer
3. น้ำป้อน (feedwater) ไหลภายในท่อ economizer
4. ความร้อนถ่ายเทจากก๊าซ → สู่น้ำ
5. น้ำป้อนมีอุณหภูมิสูงขึ้นก่อนเข้า boiler
6. อุณหภูมิปล่องลดลง → efficiency เพิ่ม

การกู้คืนความร้อนสามารถคำนวณได้จาก:$$Q={\dot{m}}_{fw}\cdot C_p\cdot (T_{out}-T_{in})$$

หรือฝั่งก๊าซ:$$Q={\dot{m}}_{gas}\cdot C_p\cdot (T_{gas,in}-T_{gas,out})$$

ตัวเลขที่พบในโรงงานจริง (Typical Performance)

👉 กฎจำง่ายสำหรับวิศวกร:

🔹 ลด stack temp ทุก 20–25°C
→ efficiency เพิ่มประมาณ 1%

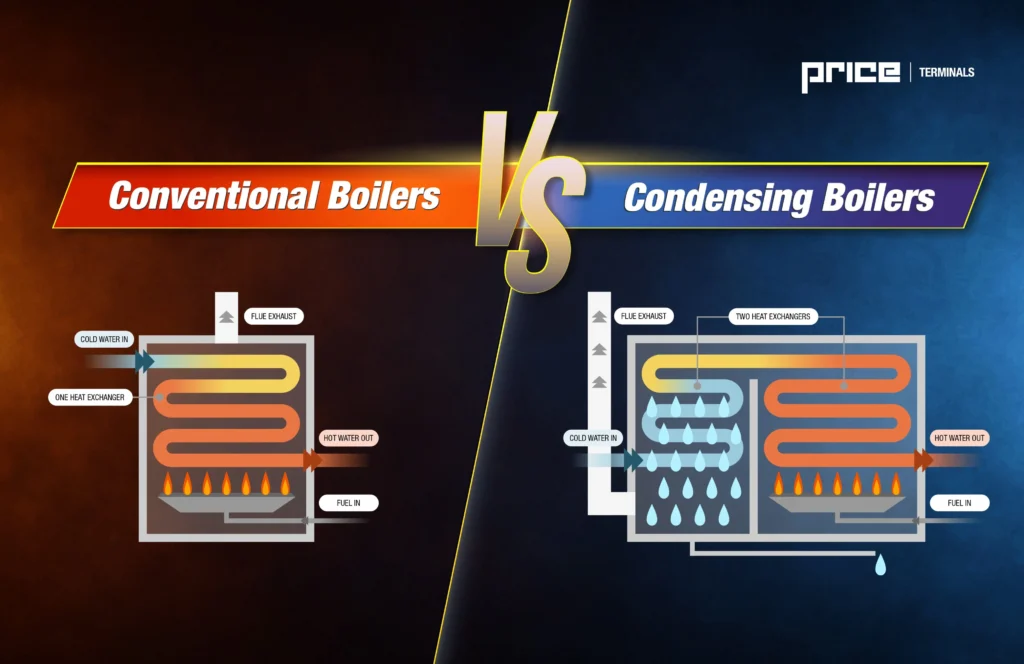

2) การประหยัดพลังงานด้วยระบบ Condensing Heat Exchanger ในระบบหม้อไอน้ำ Boiler

ในหม้อไอน้ำทั่วไป ความร้อนจำนวนมากยัง “หลุดออกปล่อง” แม้จะติด economizer แล้วก็ตาม โดยเฉพาะ ความร้อนแฝง (Latent Heat) จากไอน้ำใน flue gas ซึ่งคิดเป็นพลังงานสูญเสียก้อนใหญ่

Condensing Heat Exchanger (CHX) คือเทคโนโลยีที่ออกแบบมาเพื่อดึงพลังงานส่วนนี้กลับมาใช้ จึงสามารถยกระดับประสิทธิภาพหม้อไอน้ำได้เหนือกว่า economizer แบบปกติ

หลักการทำงานของ Condensing Heat Exchanger

กลไกทางเทอร์โมไดนามิก

1. Flue gas จาก boiler มีไอน้ำปนอยู่
2. CHX ลดอุณหภูมิก๊าซให้ต่ำกว่า dew point
3. ไอน้ำในก๊าซควบแน่น (condensation)
4. ปล่อย latent heat of vaporization
5. ความร้อนถูกถ่ายไปยังน้ำ (feedwater / return water)
6. Stack temperature ลดลงอย่างมาก

พลังงานที่ economizer ธรรมดาเอาคืนไม่ได้

ความร้อน 2 ส่วนใน flue gas

$$Q_{total}=Q_{sensible}+Q_{latent}$$

• Sensible heat → economizer ดึงได้
• Latent heat → ต้องใช้ condensing เท่านั้น

สำหรับก๊าซธรรมชาติ:

• Latent heat ≈ 8–11% ของพลังงานเชื้อเพลิง

และนี่คือเหตุผลที่ condensing boiler สามารถมี efficiency > 95%

ตัวเลขสมรรถนะที่พบในโรงงาน

บทสรุปส่งท้าย

🔥 Economizer = เพิ่มประสิทธิภาพ “พื้นฐานที่จำเป็น”
🔥 Condensing HX = เพิ่มประสิทธิภาพ “ขั้นสูงสุด”

โรงงานที่ต้องการเพียง Quick win และคืนทุนเร็ว → Economizer มักเพียงพอ

แต่โรงงานที่มุ่งสู่:

• Ultra-high efficiency
• ลดพลังงานเชิงลึก
• ลดคาร์บอนอย่างจริงจัง

Condensing Heat Exchanger คือคำตอบที่หลีกเลี่ยงไม่ได้
